1.2 Architecture du système

L'architecture du système ZENworks s'articule autour de quatre composants majeurs, à savoir des serveurs primaires, des satellites, des périphériques gérés et des périphériques inventoriés seulement. Ces composants sont organisés en domaines de gestion, appelés zones de gestion.

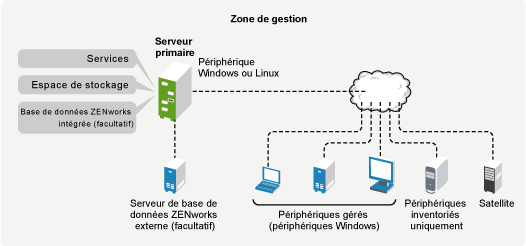

Figure 1-1 Zone de gestion

Une zone de gestion se compose d'au moins un serveur primaire, de satellites (si nécessaire) et d'un ou de plusieurs périphériques gérés ou inventoriés seulement. Les serveurs primaires et les satellites collaborent pour gérer les périphériques. Les informations de la zone sont stockées dans une base de données qui réside sur l'un des serveurs primaires ou de façon externe sur un autre serveur sur lequel ZENworks n'est pas installé.

1.2.1 Serveur primaire

Le serveur primaire est le point central du système ZENworks. Selon le nombre et l'emplacement des périphériques que vous voulez gérer avec ZENworks, il se peut que vous ayez besoin de serveurs primaires supplémentaires. Les services ZENworks sont ajoutés à chaque serveur primaire au cours de l'installation et de la configuration du logiciel ZENworks.

Il contient les composants ZENworks ci-dessous :

  • Services ZENworks : le logiciel ZENworks qui permet la collecte d'inventaire, la gestion des ressources, etc. Les principaux services sont les services de serveur, de chargement, et de gestion ZENworks.

  • Espace de stockage : Contient les paquetages de mise à jour utilisés pour mettre à jour les fichiers système ZENworks, ainsi que les mises à jour de la reconnaissance de produit employées pendant l'inventaire des logiciels et du matériel. ZENworks Asset Management utilise peu l'espace de stockage de contenu. En revanche, ZENworks Configuration Management (un autre produit Novell ZENworks) y a davantage recours pour stocker les fichiers logiciels en attente de distribution vers des périphériques.

  • Base de données ZENworks : contient des informations sur les listes d'inventaire matériel et logiciel collectées à partir des périphériques, les messages centralisés du système, les données d'utilisation et de suivi des licences.

    Vous pouvez installer la base de données intégrée Sybase* SQL Anywhere*, qui est incluse avec ZENworks Asset Management, ou utiliser une base de données Sybase SQL externe, Oracle* 10g Standard - 10.2.0.1.0 ou Microsoft* SQL.

    La base de données intégrée doit résider sur un seul serveur primaire par zone de gestion. Si vous utilisez une base de données externe, vous pouvez l'installer sur un serveur qui n'est pas un serveur primaire. Par défaut, tous les serveurs primaires nécessitent l'accès à la base de données ZENworks, quel qu'en soit l'emplacement, pour écrire leurs données.

    Vous pouvez également spécifier le déploiement des informations de certains serveurs sur d'autres serveurs.

    Pour des raisons d'accessibilité et de fiabilité, vous pouvez envisager de placer la base de données Microsoft SQL sur une grappe de serveurs Microsoft.

1.2.2 Satellite

Un satellite est un périphérique qui peut remplir certains rôles normalement assurés par un serveur ZENworks primaire. Ce peut être n'importe quel périphérique géré Windows (serveur ou poste de travail) ou un périphérique non géré Linux (serveur ou poste de travail). Lorsque vous configurez un périphérique satellite, vous indiquez les rôles qui lui sont attribués :

  • Collecte : si vous voulez améliorer l'accès au transfert en amont des informations pour un groupe de périphériques afin de réduire le trafic vers le serveur primaire ZENworks qui héberge la base de données ZENworks, vous pouvez activer le rôle Collecte sur un périphérique. Par exemple, si vous avez des périphériques qui transfèrent des informations en amont vers un serveur primaire qui se trouve hors de leur segment réseau, pour réduire le trafic réseau, vous pouvez activer le rôle Collecte sur un périphérique au sein du segment réseau pour accepter les informations des autres périphériques de ce segment. Ce périphérique avec le rôle Collecte est alors le seul périphérique de ce segment qui transfère des informations en amont vers le serveur primaire.

  • Contenu : si vous voulez améliorer l'accès au contenu pour un groupe de périphériques sans créer un autre serveur primaire, vous pouvez créer le rôle Contenu sur un périphérique. Par exemple, si des périphériques accèdent à un serveur primaire en dehors de leur segment réseau, vous pouvez créer le rôle de contenu sur un périphérique au sein du segment réseau pour desservir les périphériques en question.

Pour plus d'informations, reportez-vous à la section Satellites dans le manuel Référence d'administration du système ZENworks 10 Configuration Management.

1.2.3 Périphérique géré

Un périphérique géré est un serveur ou un poste de travail Windows que vous pouvez gérer à l'aide de ZENworks. L'agent adaptatif ZENworks doit être installé sur chaque périphérique pour pouvoir être géré. L'agent adaptatif communique avec un serveur primaire pour permettre gestion à distance du périphérique.

Chaque périphérique géré tente de contacter son serveur primaire initial. Toutefois, si le contenu n'est pas disponible sur ce serveur primaire, le périphérique géré le demande à un autre serveur primaire de la zone de gestion et continue ainsi jusqu'à ce qu'il trouve un serveur primaire pouvant le lui fournir.

Un périphérique géré peut être enregistré auprès d'une seule zone de gestion et ne peut donc être géré que dans cette zone.

1.2.4 Périphérique inventorié seulement

Il se peut que vous ayez des périphériques dans lesquels l'agent adaptatif ne peut pas être installé, ou des périphériques dans lesquels vous ne voulez pas l'installer. Pour inventorier ces périphériques, vous pouvez installer l'agent Inventaire seulement ou exécuter le collecteur portable.

Pour plus d'informations, reportez-vous au manuel Référence de découverte, de déploiement et de retrait de ZENworks 10 Configuration Management.

1.2.5 Zone de gestion

Une zone de gestion est constituée d'un ou plusieurs serveurs primaires et d'un ou plusieurs périphériques gérés. Les serveurs primaires de la zone collaborent pour gérer les périphériques. Les informations de la zone sont stockées dans une base de données qui réside sur l'un des serveurs primaires ou de façon externe sur un autre serveur sur lequel ZENworks n'est pas installé. La zone peut aussi contenir des satellites.
