1.2 Architecture du système

L'architecture système ZENworks est constituée de composants tels que des serveurs primaires, des serveurs satellites et des périphériques gérés. Ces composants sont organisés en domaines de gestion, appelés zones de gestion.

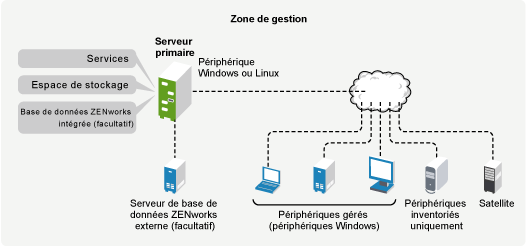

Figure 1-1 Zone de gestion

Une zone de gestion se compose d'au moins un serveur primaire, de satellites (si nécessaire) et d'un ou de plusieurs périphériques gérés ou inventoriés seulement. Les serveurs primaires et les satellites collaborent pour gérer les périphériques. Les informations de la zone sont stockées dans une base de données qui réside sur l'un des serveurs primaires ou de façon externe sur un autre serveur sur lequel ZENworks n'est pas installé.

1.2.1 Serveur primaire

Le serveur primaire est le point central du système ZENworks. Selon le nombre et l'emplacement des périphériques que vous voulez gérer avec ZENworks, il se peut que vous ayez besoin de serveurs primaires supplémentaires. Les services ZENworks sont ajoutés à chaque serveur primaire (physique ou virtuel) au cours de l'installation et de la configuration du logiciel ZENworks.

Vous pouvez aussi configurer le serveur primaire en déployant ZENworks Appliance sur l'infrastructure virtuelle prise en charge. ZENworks Appliance est basé sur le serveur SUSE® Linux Enterprise Server 10 SP2 (SLES 10 SP2) personnalisé et préinstallé avec le serveur ZENworks et ZENworks Reporting Server.

Il contient les composants ZENworks ci-dessous :

  • Services ZENworks : le logiciel ZENworks qui permet la gestion des logiciels, l'application des stratégies, la création d'image, la collecte d'inventaire, la gestion des ressources, etc. Les principaux services sont ZENworks Server Service, ZENworks Loader, ZENworks Imaging Service et ZENworks Management Service.

  • Espace de stockage : contient le logiciel, les stratégies et les métadonnées de configuration (stockées dans la base de données). Les stratégies et le logiciel peuvent être distribués vers les périphériques gérés du système. Le contenu est compressé et codé. Par défaut, le contenu est répliqué automatiquement entre tous les serveurs primaires de la zone de gestion, conformément à une planification que vous contrôlez. Vous pouvez toutefois configurer l'exclusion de certains serveurs.

  • Base de données ZENworks : contient des informations sur les ensembles logiciels à distribuer, les listes d'inventaire matériel et logiciel collectées à partir des périphériques, les objets du Centre de contrôle ZENworks (périphériques, utilisateurs, ensembles, stratégies, etc.), les messages centralisés du systèmeles données d'utilisation et de suivi des licences, d'autres données transactionnelles et les opérations programmées pour intervenir au sein du système.

    Vous pouvez installer la base de données intégrée Sybase* SQL Anywhere*, qui est incluse avec ZENworks Configuration Management, ou utiliser une base de données Sybase SQL externe, Oracle* 10g Standard ou Microsoft* SQL. Pour plus d'informations sur les versions de bases de données prises en charge, reportez-vous à la section Configuration requise pour la base de données du Guide d'installation de ZENworks 10 Configuration Management.

    Si vous utilisez la base de données intégrée, elle ne doit résider que sur un seul serveur primaire par zone de gestion. Si vous utilisez une base de données externe, vous pouvez l'installer sur un serveur qui n'est pas un serveur primaire. Par défaut, tous les serveurs primaires nécessitent l'accès à la base de données ZENworks, quel qu'en soit l'emplacement, pour écrire leurs données.

    Vous pouvez également spécifier le déploiement des informations de certains serveurs sur d'autres serveurs.

    Si vous souhaitez utiliser une base de données Microsoft SQL, il peut être utile de placer une base de données Microsoft SQL dans un cluster de serveur Microsoft pour une question d'accessibilité et de fiabilité.

1.2.2 Satellite

Un satellite est un périphérique qui peut remplir certains rôles normalement assurés par un serveur ZENworks primaire. Ce peut être n'importe quel périphérique géré (serveur ou poste de travail) ou un périphérique non géré Linux (serveur ou poste de travail). Lorsque vous configurez un périphérique satellite, vous indiquez les rôles qui lui sont attribués :

  • Création d'image : installe les services de création d'image et ajoute le rôle de création d'image au périphérique. Un périphérique configuré pour ce rôle peut être utilisé comme serveur de création d'image et effectuer toutes les opérations correspondantes, notamment capturer une image et l'appliquer à un ou plusieurs sous-réseaux via mono ou multidiffusion.

  • Collecte : si vous voulez améliorer l'accès au transfert en amont des informations pour un groupe de périphériques afin de réduire le trafic vers le serveur primaire ZENworks qui héberge la base de données ZENworks, vous pouvez activer le rôle Collecte sur un périphérique. Par exemple, si vous avez des périphériques qui transfèrent des informations en amont vers un serveur primaire qui se trouve hors de leur segment réseau, pour réduire le trafic réseau, vous pouvez activer le rôle Collecte sur un périphérique au sein du segment réseau pour accepter les informations des autres périphériques de ce segment. Ce périphérique avec le rôle Collecte est alors le seul périphérique de ce segment qui transfère des informations en amont vers le serveur primaire.

  • Contenu : si vous voulez améliorer l'accès au contenu pour un groupe de périphériques sans créer un autre serveur primaire, vous pouvez créer le rôle Contenu sur un périphérique. Par exemple, si vous avez des périphériques qui accèdent à un serveur primaire en dehors de leur segment réseau, vous pouvez créer le rôle de contenu sur un périphérique au sein du segment réseau pour desservir les périphériques en question.

  • Authentification : Pour accélérer le processus d'authentification des périphériques avec la zone de gestion ZENworks, vous pouvez activer le rôle d'authentification sur un périphérique. Les périphériques satellites avec le rôle d'authentification peuvent alors accélérer le processus d'authentification en répartissant le workload entre plusieurs périphériques et en procédant à une authentification locale sur des périphériques gérés. Plusieurs périphériques satellites peuvent avoir le rôle d'authentification. En outre, chaque satellite pourvu du rôle d'authentification peut avoir plusieurs sources d'utilisateurs configurées et plusieurs connexions à chacune de ces sources, afin d'assurer le basculement.

Pour plus d'informations, reportez-vous à la section Satellites du manuel Référence d'administration du système ZENworks 10 Configuration Management.

1.2.3 Périphérique géré

Un périphérique géré est un serveur ou un poste de travail Windows que vous pouvez gérer à l'aide de ZENworks. L'agent adaptatif ZENworks doit être installé sur chaque périphérique pour pouvoir être géré. L'agent adaptatif communique avec un serveur primaire pour permettre la distribution des logiciels, l'application des stratégies de configuration, l'inventaire des logiciels et du matériel et la gestion à distance du périphérique.

Chaque périphérique géré tente de contacter son serveur primaire initial. Toutefois, si le contenu n'est pas disponible sur ce serveur primaire, le périphérique géré le demande à un autre serveur primaire ou serveur satellite avec le rôle Contenu configuré dans la zone de gestion et continue ainsi jusqu'à ce qu'il trouve un serveur pouvant le lui fournir.

Un périphérique géré peut être enregistré auprès d'une seule zone de gestion et ne peut donc être géré que dans cette zone.

1.2.4 Périphérique inventorié seulement

Il se peut que vous ayez des périphériques dans lesquels l'agent adaptatif ne peut pas être installé, ou des périphériques dans lesquels vous ne voulez pas l'installer. Pour inventorier ces périphériques, vous pouvez installer l'agent Inventaire seulement ou exécuter le collecteur portable.

Pour plus d'informations, reportez-vous au manuel Référence de découverte, de déploiement et de retrait de ZENworks 10 Configuration Management.

1.2.5 Zone de gestion

Une zone de gestion est constituée d'un ou plusieurs serveurs primaires et d'un ou plusieurs périphériques gérés. Les serveurs primaires de la zone collaborent pour gérer les périphériques. Les informations de la zone sont stockées dans une base de données qui réside sur l'un des serveurs primaires ou de façon externe sur un autre serveur sur lequel ZENworks n'est pas installé. La zone peut aussi contenir des satellites.
