Name-Value Pairs Viewコンポーネントの作成

Name-Value Pairs Viewコンポーネントには、複数の名前と値のペアを含めることができます。

  1. ［View Builder - Basic Configuration］ダイアログボックスで、［Add］>［Name-Value Pairs View］の順にクリックします。

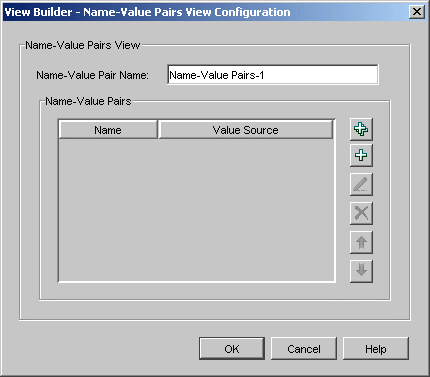

    ［Name-Value Pairs View Configuration］ダイアログボックス

  2. ［Name-Value Pairs View］の名前を指定します。

    ［Name-Value Pairs］ボックスには、作成したすべてのビューコンポーネントが表形式で一覧表示されます。作成したビューコンポーネントの［Name］および［Value Source］が表示されます。

  3. 次のいずれかの操作を行います。

    • ［Add Multiple］: 複数の名前と値のペアを追加するには、DoubleAdd Iconをクリックします。

    • ［Add］: 名前と値のペアを追加するには、Add Iconをクリックします。

    • ［Edit］: 情報を変更するには、編集する名前と値のペアを［Name-Value Pairs］の一覧から選択し、Edit iconをクリックします。

    • ［Delete］: 名前と値のペアを削除するには、［Name-Value Pairs］の一覧でペアを選択し、delete iconをクリックします。

    • ［Arrange Order］:表示の順序を変更するには、Up iconまたはdown iconを使用します。


名前と値のペアの追加

  1. ［Name-Value Pairs View Configuration］ダイアログボックスで、Add Iconをクリックします。

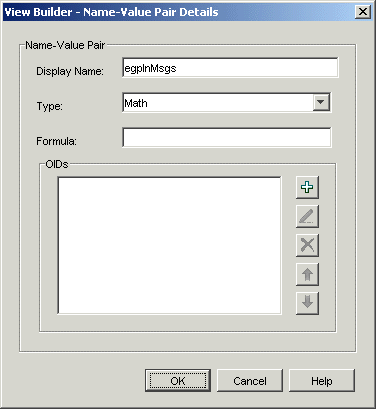

    ［Name-Value Pairs Details］ダイアログボックス

  2. 名前と値のペアコンポーネントの表示名を指定します。

  3. ドロップダウンリストから、名前と値のペアのタイプを選択します。

    Name-Value Pairのタイプとして、［Simple］、［Rate］、［Math］のいずれかを選択できます。タイプとして［Rate］を選択した場合は、GAUGEまたはCOUNTERタイプのOIDを指定する必要があります。タイプとして［Math］を選択した場合は、式を指定する必要があります。

    式の指定: 表に表示されるOIDには、0、1、2などの番号が付けられます。番号の前には、OIDの現在の値を示すデータ識別子v、およびOIDの以前の値を示すhが付けられます。式を指定する場合は、演算子+、-、/、*、^、()を使用できます。式で定数を使用することもできます。

    例:OID snmpInPkts (1.3.6.1.2.1.11.1)およびsnmpOutPkts (1.3.6.1.2.1.11.2)を選択します。式はv0+v1と指定できます。この結果は、トランスポートサービスによって処理されたSNMPパケットの総数になります。

  4. ［OK］をクリックします。

作成した名前と値のペアが、［Name-Value Pairs Configuration］ダイアログボックスに表示されます。同じ手順で複数の名前と値のペアを追加し、［OK］をクリックします。Name-Value Pair Viewコンポーネントが、［Basic Configuration］ダイアログボックスに表示されます。


Name-Value Pairs Viewコンポーネントの編集

  1. ［Basic Configuration］ダイアログボックスで、変更する名前と値のペアのビューコンポーネントを選択し、［Edit］をクリックします。

  2. 名前と値のペアコンポーネントの詳細を変更し、［OK］をクリックします。


Name-Value Pairs Viewの削除

  1. ［Basic Configuration］ダイアログボックスで、削除する名前と値のペアのビューコンポーネントを選択します。

  2. ［Delete］をクリックします。
