Конфигурация кластера

Типичные конфигурации кластера обычно включают совместно используемую дисковую подсистему, подключенную ко всем серверам в кластере. Совместно используемая дисковая подсистема может быть подключена с помощью высокоскоростных карт, кабелей и коммутаторов Fiber Channel или сконфигурирована на использование совместно используемых устройств SCSI. Если на сервере произошел сбой, другие назначенные серверы кластера автоматически монтируют тома совместно используемого диска, ранее смонтированные на сбойном сервере. Это предоставит пользователям сети непрерывный доступ к совместно используемой дисковой подсистеме.

Типичные ресурсы могут включать данные (тома), приложения, лицензии сервера и сервисы. На приведенном ниже рисунке показано, как может выглядеть типичная конфигурация кластера Fiber Channel.

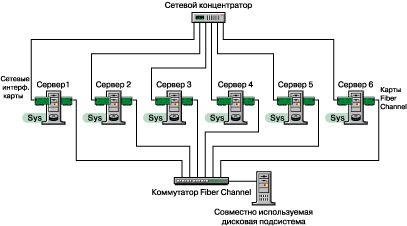

Рисунок 3
Типичная конфигурация кластера Fiber Channel

Хотя использование архитектуры Fiber Channel в кластере является рекомендуемой конфигурацией, Вы можете сконфигурировать кластер для работы с совместно используемыми устройствами SCSI. На следующем рисунке показано, как может выглядеть типичная конфигурация кластера с совместно используемыми устройствами SCSI.

Рисунок 4
Типичная конфигурация кластера с совместно используемыми устройствами SCSI

Компоненты кластера

Приведенные ниже компоненты являются компонентами кластера сервиса кластеров Novell:

• От 2 до 32 серверов NetWare, сконфигурированных для использования IP. На каждом сервере должно быть как минимум одно локальное дисковое устройство (используемое для локального тома SYS:).
• На каждом сервере NetWare в кластере должно функционировать программное обеспечение сервиса кластеров Novell.
• Совместно используемая дисковая подсистема, подключенная ко всем серверам кластера (необязательно, но рекомендуется для большинства конфигураций).
• Высокоскоростные карты, кабели и коммутаторы Fiber Channel или карты и кабели SCSI, используемые для подключения серверов к совместно используемой дисковой подсистеме.
