1.3 群集配置
High Availability Extension 的群集配置可能包括或不包括共享磁盘子系统。共享磁盘子系统可通过高速光纤通道卡、电缆和交换机连接，也可配置为使用 iSCSI。如果一台服务器出现故障，群集内的另一台指定服务器将自动装入以前安装在此有故障服务器上的共享磁盘目录。这样，网络用户就能继续访问共享磁盘子系统上的目录。
重要说明： 带 cLVM 的共享磁盘子系统
使用带 cLVM 的共享磁盘子系统时，此子系统必须连接到群集中所有需要访问此子系统的服务器。
典型的资源包括数据、应用程序和服务。下图显示了一个典型的光纤通道群集配置的结构。

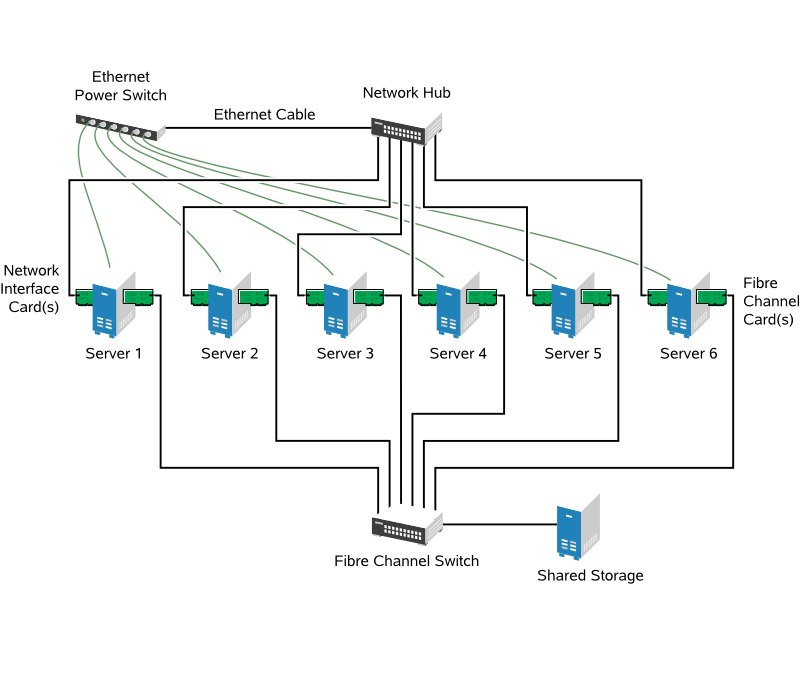

图 1-3 典型的光纤通道群集配置
虽然光纤通道提供的性能最佳，但也可以将群集配置为使用 iSCSI。iSCSI 是除光纤通道外的另一种选择，可用于创建低成本的储存区域网络 (SAN)。下图显示了一个典型的 iSCSI 群集配置。

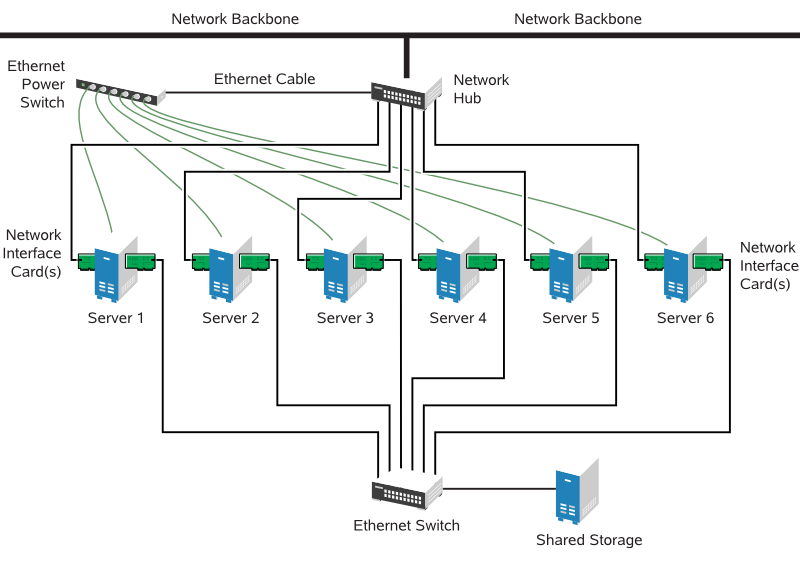

图 1-4 典型的 iSCSI 群集配置
虽然多数群集都包括共享磁盘子系统，但也可以创建不含共享磁盘子系统的群集。下图显示了一个不含共享磁盘子系统的群集。

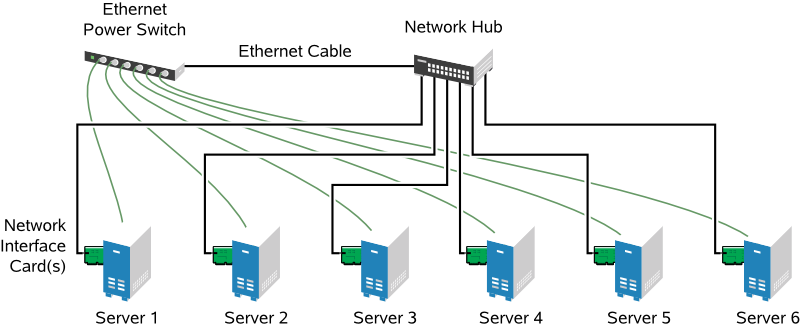

图 1-5 典型的不含共享储存的群集配置
