1.3 叢集組態
具有 High Availability Extension 的叢集組態可能包含，也可能不包含共享磁碟子系統。共享磁碟子系統可以透過高速光纖通道卡、纜線和交換器進行連接，也可設定為使用 iSCSI。如果有一台伺服器失敗，叢集中的另一台指定伺服器就會自動裝載先前裝載於失敗伺服器上的共享磁碟目錄。這使得網路使用者得以繼續存取共享磁碟子系統上的目錄。
重要： 具有 cLVM 的共享磁碟子系統
使用具有 cLVM 的共享磁碟子系統時，必須將該子系統連接至叢集中需要從中存取它的所有伺服器。
一般資源包括資料、應用程式和服務。下圖顯示一般光纖通道叢集組態的可能外觀。

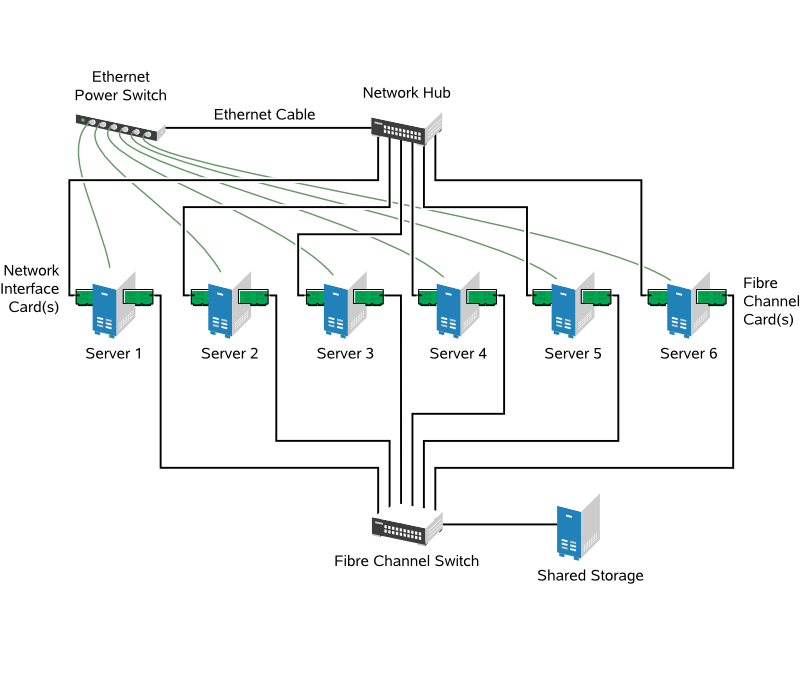

圖 1-3 一般光纖通道叢集組態
雖然光纖通道提供的效能最佳，但您仍可以將叢集設定為使用 iSCSI。iSCSI 是光纖通道的替代方案，可用於建立低成本的儲存區域網路 (SAN)。下圖顯示一般 iSCSI 叢集組態的可能外觀。

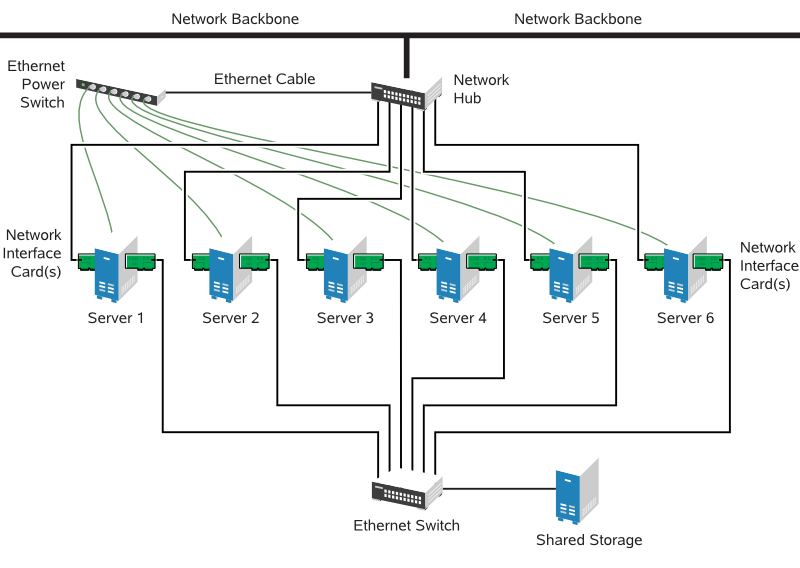

圖 1-4 一般 iSCSI 叢集組態
雖然大部分叢集都包含共享磁碟子系統，但也可以建立不含共享磁碟子系統的叢集。下圖顯示不含共享磁碟子系統之叢集的可能外觀。

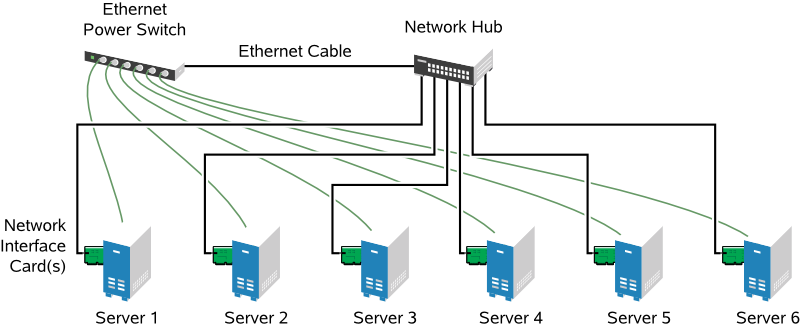

圖 1-5 不含共享儲存的一般叢集組態
