2.0 Architecture système

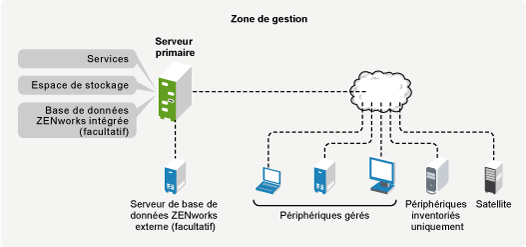

Tous les produits ZENworks 11 SP3 utilisent la même architecture système. Cette architecture est constituée de composants tels que des serveurs primaires, des serveurs satellites et des périphériques gérés. Les composants sont organisés en domaines de gestion, appelés zones de gestion.

Serveur primaire

Le serveur primaire est le point central d'une zone de gestion. Selon le nombre et l'emplacement des périphériques que vous voulez gérer avec ZENworks, il se peut que vous ayez besoin de plusieurs serveurs primaires.

Les serveurs primaires de la zone collaborent pour gérer les périphériques. Par exemple, les serveurs primaires distribuent des contenus et collectent les informations d'inventaire des périphériques gérés.

Chaque serveur primaire contient les composants ZENworks suivants :

Services ZENworks : logiciels ZENworks qui permettent la gestion des logiciels, l'application des stratégies, la création d'image, la collecte d'inventaire, le suivi des ressources, etc.
Outils de gestion : logiciels ZENworks qui permettent de gérer une zone, notamment en exécutant des tâches telles que la création et l'assignation d'ensembles logiciels et de stratégies pour la distribution vers les périphériques gérés, la gestion des correctifs logiciels, la configuration d'opérations de création d'images, ainsi que la collecte des inventaires matériels et logiciels des périphériques.

Il existe deux outils de gestion : le centre de contrôle ZENworks et l'utilitaire de gestion en ligne de commande ZENworks (zman). Le centre de contrôle ZENworks est une console de gestion basée sur un navigateur. L'utilitaire zman est un utilitaire de gestion par ligne de commande qui est pratique pour automatiser les tâches (via des scripts) et effectuer des tâches de gestion de masse pouvant être fastidieuses à effectuer dans le centre de contrôle ZENworks.
Espace de stockage : structure de répertoires qui stocke les ensembles logiciels, les stratégies, les correctifs et les mises à jour de systèmes disponibles pour la distribution aux périphériques gérés dans la zone. Le contenu, qui est compressé et codé, est automatiquement répliqué sur tous les serveurs primaires de la zone de gestion. Le cas échéant, vous pouvez exclure des contenus spécifiques du processus de réplication vers tous les serveurs.
Bases de données ZENworks : la zone de gestion comporte deux bases de données, à savoir la base de données ZENworks et la base de données ZENworks Audit.

La base de données ZENworks stocke des informations relatives aux périphériques, utilisateurs, ensembles logiciels, stratégies, inventaires matériels et logiciels, messages de système centralisé, suivi des licences, ainsi que des données transactionnelles et sur l'utilisation. Elle stocke également des informations sur les opérations planifiées qui s'appliquent à la zone.

La base de données ZENworks Audit stocke des informations relatives aux événements audités. Ces informations incluent les modifications apportées à la configuration de la zone et les opérations effectuées sur les périphériques gérés.

Les deux bases de données résident sur le même serveur, qui peut être un serveur primaire ou non. Pour les bases de données, vous pouvez utiliser le logiciel de base de données Sybase SQL Anywhere intégré, inclus avec ZENworks, ou le logiciel de base de données Sybase SQL, Oracle ou Microsoft SQL externe. Pour plus d'informations sur les versions de bases de données prises en charge, reportez-vous à la section Configuration requise pour la base de données du Guide d'installation du serveur ZENworks 11 SP3.

Vous pouvez installer les serveurs primaires sur des serveurs Windows ou Linux, physiques ou virtuels. Vous pouvez également configurer un serveur primaire en déployant ZENworks Appliance sur une infrastructure virtuelle prise en charge. ZENworks Appliance est basé sur une version personnalisée de SUSE Linux Enterprise Server 11 Just Enough Operating System (SLES 11 JeOS). Pour plus d'informations sur les systèmes d'exploitation pris en charge, reportez-vous à la section Configuration requise pour le serveur primaire dans le Guide d'installation du serveur ZENworks 11 SP3.

Serveur satellite

Un serveur satellite est un périphérique qui peut effectuer certains rôles qui sont normalement assumés par un serveur primaire. Un serveur satellite peut être un périphérique géré Windows, Linux ou Mac. Lorsque vous configurez un périphérique géré en tant que serveur satellite, vous devez indiquer les rôles qu'il devra assurer :

Authentification : permet l'authentification des utilisateurs ZENworks.
Collecte : permet de collecter les informations d'inventaire, les messages système, les états de stratégies et les états d'ensembles logiciels à partir des périphériques gérés, puis d'envoyer ces informations vers un serveur primaire parent.
Contenu : permet de distribuer les ensembles logiciels, les stratégies, les mises à jour de systèmes et les correctifs vers les périphériques gérés.
Création d'image : permet d'effectuer toutes les opérations de création d'image, telles que la capture d'image d'un périphérique et l'application d'une image.
Proxy de jointure : permet d'agir en tant que proxy pour connecter la visionneuse de gestion à distance à un périphérique géré afin que les administrateurs puissent effectuer des opérations distantes sur ce dernier.

L'utilisation de serveurs satellites peut aider à améliorer les performances de la zone de gestion en plaçant les services ZENworks dans les mêmes segments du réseau que les périphériques gérés et en distribuant le workload entre plusieurs périphériques. Par exemple, imaginons la situation suivante : vous avez des périphériques gérés dans un emplacement qui n'a qu'une liaison WAN assez lente vers vos serveurs primaires. Vous souhaitez améliorer les performances d'authentification et de distribution de contenus pour les périphériques gérés, mais vous ne voulez pas installer un autre serveur primaire à cet emplacement. Vous décidez plutôt de désigner l'un des périphériques gérés en tant que satellite pour qu'il endosse les rôles d'authentification et de contenu pour les périphériques gérés de cet emplacement. Comme les périphériques gérés communiquent avec le serveur satellite local au lieu d'un serveur primaire, l'authentification et la distribution de contenus s'effectuent plus rapidement.

Pour plus d'informations sur les serveurs satellites, reportez-vous à la section Satellites dans le manuel ZENworks 11 SP3 Primary Server and Satellite Reference (Référence de serveur primaire et satellite ZENworks 11 SP3).

Périphérique géré

Un périphérique géré est un périphérique Windows, Linux ou Mac sur lequel est installé l'agent adaptatif ZENworks et qui est enregistré dans la zone de gestion. L'agent adaptatif communique avec un serveur primaire ou un serveur satellite pour échanger des contenus et des informations. L'agent effectue également toutes les tâches de gestion requises sur le périphérique, telles que l'installation de logiciels ou l'application de stratégies de configuration et de sécurité.

Un périphérique géré peut être enregistré auprès d'une seule zone de gestion et ne peut donc être géré que dans cette zone.

Périphérique inventorié seulement

Il se peut que vous ayez des périphériques dans lesquels l'agent adaptatif ne peut pas être installé, ou des périphériques dans lesquels vous ne voulez pas l'installer. Pour inventorier ces périphériques, vous pouvez installer l'agent Inventaire seulement ou exécuter le collecteur portable.

Pour plus d'informations, reportez-vous au manuel Référence de découverte, de déploiement et de retrait de ZENworks 11 SP3.
