Funktionen der Desktop Management Preboot Services

Dieser Abschnitt enthält Informationen zu den Funktionen der Desktop Management Preboot Services, wie zum Beispiel:

Desktop Management Preboot Services

PXE (Preboot Execution Environment) ist ein Industriestandardprotokoll, mit dem eine Arbeitsstation ein Programm vom Netzwerk starten und ausführen kann, bevor das Betriebssystem der Arbeitsstation gestartet wird. PXE verwendet DHCP (Dynamic Host Configuration Protocol) und TFTP (Trivial File Transfer Protocol). Die PXE-Umgebung wird folgendermaßen geladen: aus der Netzwerkkarte im Flash-Speicher bzw. ROM (Nur-Lese-Speicher) oder aus dem gleichen Speicher wie das System-BIOS.

Desktop Management Preboot Services verwendet PXE, um zu ermitteln, ob Imaging-Aufgaben für eine Arbeitsstation anstehen, und um der Arbeitsstation die Dateien zur Verfügung zu stellen, die für den Start der Desktop Management-Imaging-Umgebung erforderlich sind.

Auch wenn die Festplatte der Arbeitsstation leer ist, können Sie anhand der Preboot Services ein Image auf die Arbeitsstation zurückspielen. Die Verwendung von Desktop Management-Imaging-Startdisketten, einer ZENworks Desktop Management-Imaging-Start-CD/DVD oder einer Desktop Management-Imaging-Festplattenpartition (Linux) auf der Arbeitsstation ist nicht erforderlich.

Vor der Verwendung der Preboot Services sind die folgenden Schritte erforderlich:

Installieren Sie die Desktop Management-Imaging und Preboot Services-Komponenten (PXE-Unterstützung) auf dem Imaging-Server.
Aktivieren Sie PXE auf der Arbeitsstation.
Setzen Sie einen DHCP-Standardserver auf dem Imaging-Server oder auf einem anderen Netzwerkserver ein.

Weitere Informationen zu den Systemanforderungen, zur Installation von Desktop Management und Preboot Services auf dem Imaging-Server, zum Aktivieren von PXE auf einer Arbeitsstation sowie zum Konfigurieren des DHCP-Servers finden Sie unter Installieren und Einrichten der Desktop Management Preboot Services.

Standardfunktionen von Preboot Services

Beim Starten einer PXE-fähigen Arbeitsstation wird eine Anforderung zur Ermittlung der IP-Adresse des Preboot Services/Imaging-Servers gesendet. Der DHCP-Server antwortet mit einer vom Client zu verwendenden IP-Adresse und der Proxy DHCP-Server antwortet mit den IP-Adressen des Transaktionsservers, des TFTP- und des MTFTP (Multicast TFTP)-Servers sowie mit dem Dateinamen des Preboot Services-Client.

Die PXE-Arbeitsstation lädt anschließend den Preboot Services-Client (dinic.sys) mithilfe von TFTP oder MTFTP herunter.

Nach dem Herunterladen und Ausführen des Preboot Services-Client überprüft die Arbeitsstation den Preboot Services-Transaktionsserver auf möglicherweise anstehende Aufgaben. Stehen keine Aufgaben an, wird die Desktop Management-Arbeitsstations-Imaging-Umgebung (linux.1, linux.2 und loadlin.exe) vom Server heruntergeladen, sodass die Arbeitsstation unter Linux zum Ausführen sämtlicher Imaging-Aufgaben geladen werden kann. Wenn kein Bedarf an Imaging-Aufgaben besteht, werden diese Dateien nicht heruntergeladen und die Arbeitsstation wird unter dem jeweiligen Betriebssystem gestartet.

Preboot Services-Prozessdiagramme

Die folgenden Diagramme veranschaulichen die Interaktion zwischen einer Preboot Services (PXE)-Client-Arbeitsstation und einem Preboot Services/Imaging-Server. Diese Interaktion beginnt mit dem Starten der PXE-Client-Arbeitsstation und endet mit dem Ausführen der Imaging-Aufgaben auf der Arbeitsstation.

Für die Darstellung eines vollständigen Prozesses werden drei Diagramme verwendet. Im ersten Diagramm werden die Schritte 1-5 dargestellt, im zweiten die Schritte 6-11 und im dritten die Schritte 12-19. Alle Zahlen beziehen sich auf Erläuterungen in einer Tabelle im Anschluss an das jeweilige Diagramm.

In diesem Beispiel handelt es sich bei dem DHCP-Server und dem Preboot Services/Imaging-Server um zwei verschiedene Server im Netzwerk, obwohl mit einigen zusätzlichen Konfigurationseinstellungen beide vom gleichen Server ausgeführt werden können. Weiterhin wird davon ausgegangen, dass sich die Client-Arbeitsstation und die Server in demselben Segment befinden.

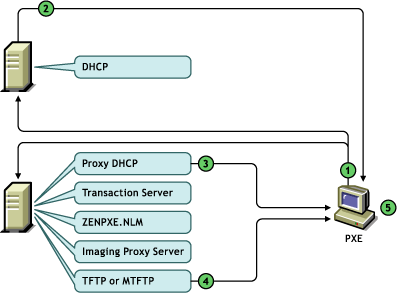

Diagramm 1 (Schritte 1-5)

Schritt	Erläuterung
	Die Arbeitsstation wird gestartet. PXE (aktiviert vom BIOS, der Netzwerkkarte oder der PXE-on-Disk-Startdiskette) sendet eine DHCP-Anforderung an das Netzwerk. Die DHCP-Anforderung beinhaltet PXE-Erweiterungen.
	Der DHCP-Server antwortet mit einer von der Arbeitsstation zu verwendenden IP-Adresse. Dieser Schritt wird vor oder nach Schritt 3 ausgeführt.
	Der Proxy DHCP-Server antwortet mit einer IP-Adresse des Preboot Services-Transaktionsservers, Preboot Services TFTP- und MTFTP-Servers sowie mit dem Namen des Preboot Services-Client (dinic.sys). Der Preboot Services-Client enthält eine Preboot-Komponente, die die Arbeitsstation vor dem Laden des Betriebssystems im Netzwerk zur Verfügung stellt. Diese Komponente stellt sicher, dass die Arbeitsstation auch dann eine Verbindung zum Transaktionsserver (in Schritt 7) herstellen kann, wenn auf der Arbeitsstation kein Betriebssystem installiert ist.
	Unter Verwendung von TFTP oder MTFTP wird der Preboot Services-Client (dinic.sys) auf die PXE-Client-Arbeitsstation heruntergeladen. Für einen schnellen Start der Arbeitsstation wird TFTP standardmäßig verwendet, wobei MTFTP nach dem Ändern der Konfigurationseinstellungen ebenfalls eingesetzt werden kann. Weitere Informationen hierzu finden Sie unter Installieren und Einrichten der Desktop Management Preboot Services. Wurde in Schritt 1 eine PXE-on-Disk-Startdiskette verwendet, muss der Preboot Services-Client nicht heruntergeladen werden und dieser Schritt ist nicht erforderlich.
	Der Preboot Services-Client wird auf die PXE-Client-Arbeitsstation geladen.

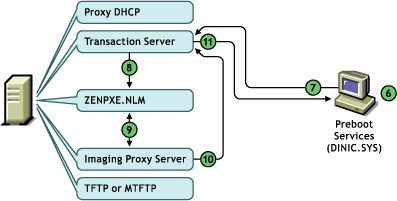

Diagramm 2 (Schritte 6-11)

Schritt	Erläuterung
	Der Preboot Services-Client liest die Image-sicheren Daten auf der Arbeitsstation und erkennt deren Hardware.
	Der Preboot Services-Client stellt eine Verbindung zum Transaktionsserver zur Durchführung einer Beglaubigung her. Der Preboot Services-Client sendet Arbeitsstations-Informationen zum Transaktionsserver mit der Anforderung zu ermitteln, ob das PXE-Menü auf dieser Arbeitsstation angezeigt werden soll.
	Unter Verwendung von zenpxe.nlm überprüft der Transaktionsserver, ob das PXE-Menü auf dieser Arbeitsstation angezeigt werden soll.
	Unter Verwendung des Imaging-Proxy-Servers überprüft zenpxe.nlm, ob das PXE-Menü auf dieser Arbeitsstation angezeigt werden soll. Der Imaging-Proxyserver überprüft die PXE-Menüeinstellung im Arbeitsstationsobjekt, in der Arbeitsstations- oder Serverrichtlinie, die für diese Arbeitsstation angewendet wird. Bei den möglichen Einstellungen handelt es sich um "nicht anzeigen", "immer anzeigen" oder "nur anzeigen", wenn beim Starten der Arbeitsstation eine bestimmte Tastenkombination verwendet wurde.
	Der Imaging-Proxyserver sendet Informationen zur PXE-Menüeinstellung an den Transaktionsserver.
	Der Transaktionsserver sendet Informationen zur PXE-Menüeinstellung an den Preboot Services-Client.

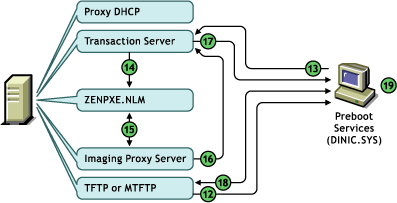

Diagramm 3 (Schritte 12-19)

Schritt	Erläuterung
	Wenn das PXE-Menü auf der Arbeitsstation angezeigt werden soll, wird es über TFTP oder MTFTP an die Arbeitsstation gesendet und angezeigt. Die Optionen des PXE-Menüs sind somit verfügbar. Wenn Sie im automatischen Modus bzw. im Diagnose-Modus fortfahren möchten, wird der Preboot Services-Prozess ab Schritt 13 fortgesetzt. Wenn Sie eine andere Auswahl treffen, wird der Preboot Services-Prozess beendet. Wenn das PXE-Menü nicht angezeigt werden soll (oder eine bestimmte Tastenkombination nicht gedrückt wird), überspringt der Preboot Services-Prozess diesen Schritt und fährt mit Schritt 13 fort.
	Der Preboot Services-Client sendet eine Anforderung an den Transaktionsserver, um zu prüfen, ob für diese Arbeitsstation Imaging-Aufgaben angegeben wurden.
	Unter Verwendung von zenpxe.nlm überprüft der Transaktionsserver, ob für diese Arbeitsstation Imaging-Aufgaben angegeben wurden.
	Unter Verwendung des Imaging-Proxy-Servers überprüft zenpxe.nlm, ob für diese Arbeitsstation Imaging-Aufgaben angegeben wurden. Der Imaging-Proxyserver führt eine begrenzte Überprüfung der Attribute, Multicast-Sitzungen und Imaging-Regeln durch. (Nach dem Starten der Arbeitsstation unter Linux wird eine detailliertere Überprüfung der Imaging-Aufgaben durch die Imaging-Engine durchgeführt.)
	Der Imaging-Proxyserver sendet Informationen zu den für diese Arbeitsstation angegebenen Imaging-Aufgaben an den Transaktionsserver.
	Der Transaktionsserver sendet Informationen zu den für die Arbeitsstation angegebenen Imaging-Aufgaben an den Preboot Services-Client.
	Der Preboot Services-Client stellt eine Verbindung zum TFTP-Server her und lädt die zum Starten der Desktop Management-Arbeitsstations-Imaging (Linux)-Umgebung erforderlichen Dateien herunter (linux.1, linux.2 und loadlin.exe).
	Die Arbeitsstation wird in der Desktop Management-Imaging-Umgebung gestartet und fährt mit den Imaging-Aufgaben fort.
