2.2 Preparación de un satélite con la función de generación de imágenes
Un satélite es un dispositivo gestionado que puede realizar ciertas funciones que normalmente realiza un servidor primario de ZENworks. Un satélite puede ser cualquier dispositivo gestionado (servidor o estación de trabajo). Al configurar un satélite, es necesario especificar qué funciones va a realizar (generación de imágenes, recopilación o contenido). Un satélite también puede realizar funciones añadidas por productos de otros fabricantes que actúen como módulos integrables en la estructura de ZENworks 10 Configuration Management.
En las secciones siguientes encontrará información detallada:
2.2.1 Descripción de la función de generación de imágenes
La función de generación de imágenes instala los servicios de generación de imágenes y añade esta función al dispositivo. El satélite con función de generación de imágenes se denomina satélite generador de imágenes. El satélite generador de imágenes requiere que tanto el servidor proxy DHCP como el servidor DNS se estén ejecutando en el entorno de generación de imágenes.
Las funciones de generación de imágenes permiten:
-
Realizar todas las operaciones de generación de imágenes en el dispositivo usándolo como servidor de generación de imágenes. Entre las operaciones se incluyen la realización de una imagen y su aplicación a través de subredes mediante la difusión única o la multidifusión de imágenes.
-
Conseguir el equilibrio de carga en el servidor primario.
-
Replicar imágenes adicionales en el satélite.
El satélite se comunica con el servidor primario para las operaciones de generación de imágenes en el modo automático mediante el Centro de control de ZENworks.
En el dispositivo gestionado, el módulo de generación de imágenes está inactivo hasta que el dispositivo gestionado se sube de nivel para convertirlo en satélite con la función de generación de imágenes, o hasta que esta función se añade a un satélite existente. De esta forma se activan los servicios de generación de imágenes en el dispositivo y se permiten las operaciones de generación de imágenes en los modos automático y de mantenimiento.
Los componentes de generación de imágenes instalados en el dispositivo incluyen: los archivos de cliente de Novell ZENworks PXE, los archivos de actualización de Novell ZENworks PXE y la aplicación de multidifusión Novell ZENworks (zmgmcast). Los servicios de generación de imágenes instalados en el dispositivo incluyen Novell TFTP, la directiva de prearranque de ZENworks (zmgpbpolicy), los servicios de prearranque de ZENworks (pbserv) y el servidor proxy Novell DHCP. Todos los servicios, excepto el servicio DHCP del servidor proxy, se inician automáticamente. Este último servicio se puede iniciar o detener manualmente desde el Centro de control de ZENworks.
2.2.2 Configuración de la función de generación de imágenes para el satélite
Puede configurar la función de generación de imágenes para el satélite mediante el Centro de control de ZENworks o la utilidad de línea de comandos zman.
Para configurar la función de generación de imágenes usando el Centro de control de ZENworks, consulte Satélites
en la Referencia sobre la administración del sistema ZENworks 10 Configuration Management. Para configurar la función de generación de imágenes usando la utilidad de línea de comandos zman, consulte Comandos de satélite
en la Referencia sobre las utilidades de línea de comandos de ZENworks 10 Configuration Management.
2.2.3 Descripción de los procesos de los servicios de prearranque en el satélite generador de imágenes
A continuación se describe una operación típica de los servicios de prearranque en un satélite generador de imágenes:
-
Se crea un lote de imagen en el Centro de control de ZENworks y se asigna a un dispositivo habilitado para PXE.
-
El dispositivo habilitado para PXE comienza a arrancar.
-
El dispositivo envía una petición de descubrimiento DHCP para determinar la dirección IP del satélite generador de imágenes.
-
El servidor DHCP responde con una dirección IP que debe utilizar el dispositivo.
-
Novell-proxydhcp responde con las direcciones IP del servidor TFTP, así como con el nombre de archivo del programa de bootstrap de los servicios de prearranque (nvlnbp.sys).
-
El dispositivo PXE descarga el programa bootstrap de los servicios de prearranque usando novell-tftp en el satélite generador de imágenes.
-
Después de que se haya descargado y ejecutado el programa bootstrap de los servicios de prearranque, el dispositivo comprueba novell-zmgprebootpolicy en el satélite generador de imágenes para verificar si hay trabajos de generación de imágenes pendientes.
-
Si hay trabajo pendiente (como el incluido en un lote de imagen que esté asignado al dispositivo), el dispositivo descargará el entorno WinPE del servidor.
-
Cualquier tarea de generación de imágenes incluida en el lote de imagen se realiza.
-
Si no existen tareas de generación de imágenes que se deban realizar, no se descargan los archivos y el dispositivo arranca con su sistema operativo.
Todas las transacciones de bases de datos para las tareas de generación de imágenes asignadas se realizan a través de una petición Web que efectúa el satélite generador de imágenes al servidor primario.
En las siguientes secciones se explica cómo funcionan los servicios de prearranque para el arranque PXE, ZENworks Imaging y la generación de imágenes de otros fabricantes en el satélite generador de imágenes:
Descripción del proceso de los servicios de prearranque para el arranque PXE en el satélite generador de imágenes
En el siguiente ejemplo se asume que los dispositivos y los servidores generadores de imágenes están en el mismo segmento de la red.

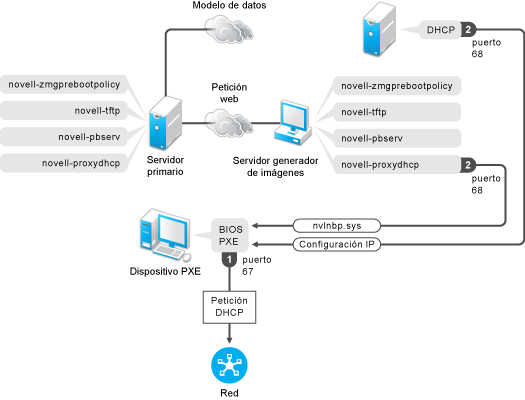

Figura 2-1 Proceso de los servicios de prearranque para el arranque PXE en el satélite generador de imágenes
Procesos:
-
Cuando el dispositivo arranca, el BIOS PXE emite una petición DHCP con extensiones PXE. La petición se difunde en el puerto 67.
-
El servidor DHCP responde con información de configuración de IP en el puerto 68, y el servidor proxy DHCP del satélite generador de imágenes responde en el puerto 68 con el nombre del programa bootstrap (nvlnbp.sys) y la dirección IP del servicio o el daemon TFTP donde se encuentra.
Descripción del proceso de los servicios de prearranque para ZENworks Imaging en el satélite generador de imágenes
En el siguiente ejemplo se asume que los dispositivos y los servidores generadores de imágenes están en el mismo segmento de la red.

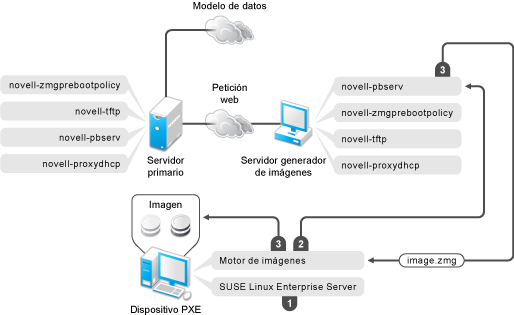

Figura 2-2 Proceso de los servicios de prearranque para ZENworks Imaging en el satélite generador de imágenes
Procesos:
-
SUSE Linux Enterprise Server (SLES) se carga y se ejecuta en el dispositivo.
-
El motor de ZENworks Imaging (img) solicita detalles del trabajo de servicios de prearranque asignado y lleva a cabo el trabajo.
-
La imagen se coloca en el dispositivo y éste vuelve a arrancar automáticamente.
Descripción del proceso de los servicios de prearranque para la generación de imágenes de otros fabricantes en el satélite generador de imágenes
Para ZENworks Third-Party Imaging, es necesario cargar las herramientas de los otros fabricantes en el servidor primario. Para obtener más información, consulte la Sección D.2, Uso de ZENworks Third-Party Imaging con el Centro de control de ZENworks. De esta manera, se replica automáticamente la distribución de generación de imágenes requerida, así como las herramientas del servidor primario en el directorio TFTP correspondiente del satélite generador de imágenes. El proceso de generación de imágenes en el satélite generador de imágenes es similar al proceso que se lleva a cabo en el servidor primario. Para obtener más información sobre el proceso de generación de imágenes en el servidor primario, consulte la Sección 1.4, Procesos de los servicios de prearranque.
En el siguiente ejemplo se asume que los dispositivos y los servidores generadores de imágenes están en el mismo segmento de la red.

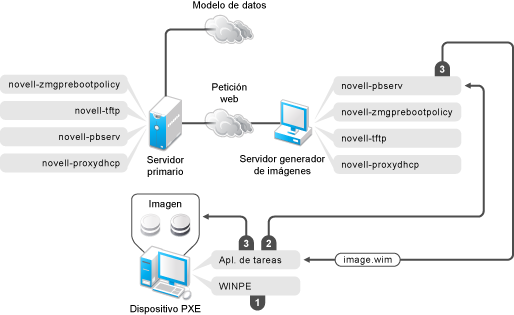

Figura 2-3 Proceso de los servicios de prearranque para la generación de imágenes de otros fabricantes en el satélite generador de imágenes
Procesos:
-
WinPE se carga y se ejecuta en el dispositivo.
-
La aplicación ZENworks Work To Do (ZENworks Third-Party Imaging) solicita los detalles del trabajo de los servicios de prearranque asignados y lanza el motor correspondiente de generación de imágenes de otros fabricantes para realizar el trabajo.
-
La imagen se coloca en el dispositivo y éste vuelve a arrancar automáticamente.
