Acerca de los Servicios de prearranque de Gestión de escritorios

PXE (<:i>Preboot Execution Environment<:/i>, Entorno de ejecución de prearranque) es un protocolo estándar industrial que permite arrancar una estación de trabajo y ejecutar un programa desde la red antes de que se inicie el sistema operativo de la estación de trabajo. PXE utiliza DHCP (<:i>Dynamic Host Configuration Protocol<:/i>, protocolo de configuración dinámica de host) y TFTP (<:i>Trivial File Transfer Protocol<:/i>, protocolo de transferencia simple de archivos). El entorno PXE se carga desde la NIC (tarjeta de interfaz de red) en la memoria flash o memoria de sólo lectura, o bien en la misma memoria que la BIOS del sistema.

Los Servicios de prearranque de Gestión de escritorios utilizan PXE con el fin de averiguar si se han especificado trabajos de generación de imágenes para una estación de trabajo y para proporcionar a la misma los archivos necesarios para arrancar el entorno de generación de imágenes de Gestión de escritorios.

Con los Servicios de prearranque, es posible colocar una imagen en una estación de trabajo incluso si el disco duro de ésta está vacío. No es necesario utilizar disquetes de arranque de generación de imágenes de Gestión de escritorios, un CD o DVD de arranque de generación de imágenes de Gestión de escritorios de ZENworks o una partición (Linux) de disco duro de generación de imágenes de Gestión de escritorios en la estación de trabajo.

Para poder utilizar los Servicios de prearranque es necesario realizar lo siguiente:

• Instalar los componentes de generación de imágenes de Gestión de escritorios y los Servicios de prearranque (compatibles con PXE) en el servidor generador de imágenes.
• Habilitar PXE en la estación de trabajo.
• Disponer de un servidor DHCP en el servidor generador de imágenes o en otro servidor de red.

Para obtener información sobre los requisitos, la instalación de la Gestión de escritorios y los Servicios de prearranque en el servidor generador de imágenes, la habilitación PXE en una estación de trabajo y la configuración del servidor DHCP, consulte Instalación y configuración de los Servicios de Prearranque de Gestión de escritorios.

Funcionamiento típico de los Servicios de prearranque

Cuando una estación de trabajo habilitada con PXE comienza a arrancar, envía una petición de descubrimiento DHCP para determinar la dirección IP del servidor de Servicios de prearranque o generador de imágenes. El servidor DHCP responde con una dirección IP para el cliente que se va a usar, y el servidor DHCP alterno (proxy) responde con las direcciones IP del servidor de transacciones, TFTP y los servidores MTFTP (TFTP multidifusión), así como con el nombre de archivo del cliente de Servicios de prearranque.

A continuación, la estación de trabajo PXE descarga el cliente de Servicios de prearranque (dinic.sys), mediante TFTP o MTFTP.

Una vez que se ha descargado y ejecutado el cliente de Servicios de prearranque, la estación de trabajo comprueba el servidor de transacciones de Servicios de prearranque para ver si hay que realizar alguna operación de generación de imágenes. En caso afirmativo, descarga el entorno de generación de imágenes para estaciones de trabajo de Gestión de escritorios (linux.1, linux.2 y loadlin.exe) desde el servidor de modo que la estación de trabajo se pueda rearrancar en Linux y se puedan realizar tareas de generación de imágenes. Si no existen tareas de generación de imágenes, no se descargan estos archivos y la estación de trabajo arranca con su sistema operativo.

Diagramas del proceso de los Servicios de prearranque

Los siguientes diagramas muestran la interacción que tiene lugar entre una estación de trabajo de cliente de Servicios de prearranque (PXE) y un servidor de Servicios de prearranque o bien un servidor generador de imágenes; tal interacción se inicia cuando se enciende la estación de trabajo de cliente PXE y comienza a arrancar y finaliza cuando la tarea de generación de imágenes comienza en esa estación de trabajo.

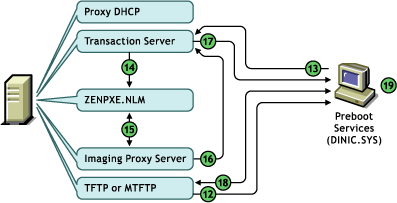

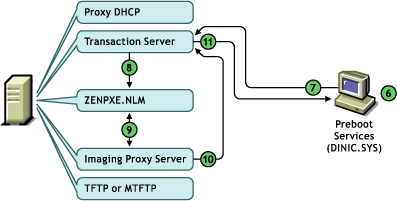

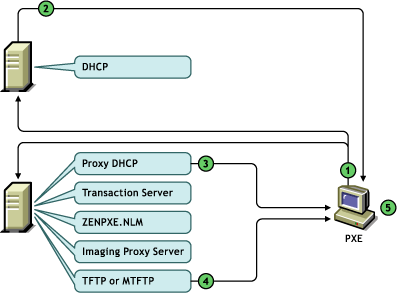

Se utilizan tres diagramas para mostrar un proceso completo. El primer diagrama muestra los pasos 1 a 5, el segundo muestra los pasos 6 a 11 y el tercero presenta los pasos 12 a 19.Cada número corresponde al texto explicativo que aparece en la tabla posterior al diagrama.

En este ejemplo, el servidor DHCP y el servidor de Servicios de prearranque o de generación de imágenes corresponden a dos servidores independientes de la red, si bien es posible ejecutar ambos desde el mismo servidor con alguna configuración adicional. En este ejemplo, también se entiende que la estación de trabajo cliente y los servidores se encuentran en el mismo segmento.
