5.11 Gestion des supports de stockage et des volumes d'une charge de travail

Grâce à Portability Suite, vous pouvez configurer votre tâche de conversion afin de gérer vos volumes de charge de travail et leur disposition physique ou virtuelle dans l'infrastructure cible.

Virtualisation de la charge de travail (X2V)

Lorsque vous virtualisez une charge de travail, vous pouvez sélectionner les volumes que vous souhaitez inclure sur la cible et gérer la taille de leur espace disponible. Vous pouvez également contrôler la manière dont la disposition du disque physique sur votre source est propagée sur la machine virtuelle homologue en fonction de la configuration du support de stockage de la plate-forme de virtualisation cible et des fonctions et des fonctionnalités de gestion du disque virtuel.

Déploiement de la charge de travail sur le matériel physique

Lorsque vous migrez des charges de travail vers un matériel physique, vous pouvez sélectionner les volumes sources à y inclure et à dimensionner, et choisir quels disques cibles repartitionner et sur lesquels stocker des données.

Stockage RAID

Portability Suite prend en charge le stockage RAID qu'il traite comme n'importe quel matériel de stockage. Tant que le pilote de contrôleur de stockage associé est présent, Portability Suite parvient à effectuer la migration. Portability Suite ne prend pas en charge les implémentations logicielles de la technologie RAID.

Stockage SAN

Portability Suite prend en charge le stockage SAN. Tant que le pilote de l'adaptateur HBA associé est présent, Portability Suite parvient à effectuer la migration. Portability Suite traite les unités logiques SAN comme n'importe quel autre disque avec des volumes logiques.

NAS

Portability Suite prend en charge des systèmes NAS. Portability Suite traite le stockage NAS comme n'importe quel autre disque avec des volumes logiques.

Disques dynamiques Windows

Portability Suite prend en charge les disques dynamiques Windows, notamment les configurations en miroir, fractionnées et RAID 5.

Portability Suite traite les disques dynamiques comme n'importe quel autre volume logique. Lorsque vous convertissez des charges de travail comportant des disques dynamiques, les disques sur la charge de travail cible sont créés en tant que disques de base, que vous pouvez utiliser pour supprimer les configurations de disque dynamique obsolètes ou superflues. Une fois la conversion terminée, vous pouvez alors effectuer une mise à niveau pour que les disques souhaités deviennent dynamiques.

Volumes logiques Linux

Portability Suite prend en charge les volumes logiques des charges de travail Linux. Si le gestionnaire de volumes logiques (LVM) est installé sur votre source Linux, vous pouvez utiliser plusieurs fonctions LVM1 et LVM2 afin de mieux gérer la disposition et l'organisation de votre charge de travail cible.

Vous pouvez configurer votre tâche de migration de charge de travail pour :

REMARQUE :Portability Suite ne prend pas en charge les éléments suivants :

  • instantanés du gestionnaire de volumes logiques ; vous pouvez créer des instantanés du gestionnaire de volumes logiques dans votre cible après la migration.

  • miroirs du gestionnaire de volumes logiques ; vous pouvez recréer des volumes logiques en miroir dans la cible après la conversion.

Les paramètres de configuration du volume et de la disposition de l'espace de stockage dépendent du mode de configuration de la tâche (Avancé ou Assistant), du type de conversion, de la plate-forme de virtualisation cible et du système d'exploitation source.

5.11.1 Configuration de la disposition du stockage et du volume (mode Assistant)

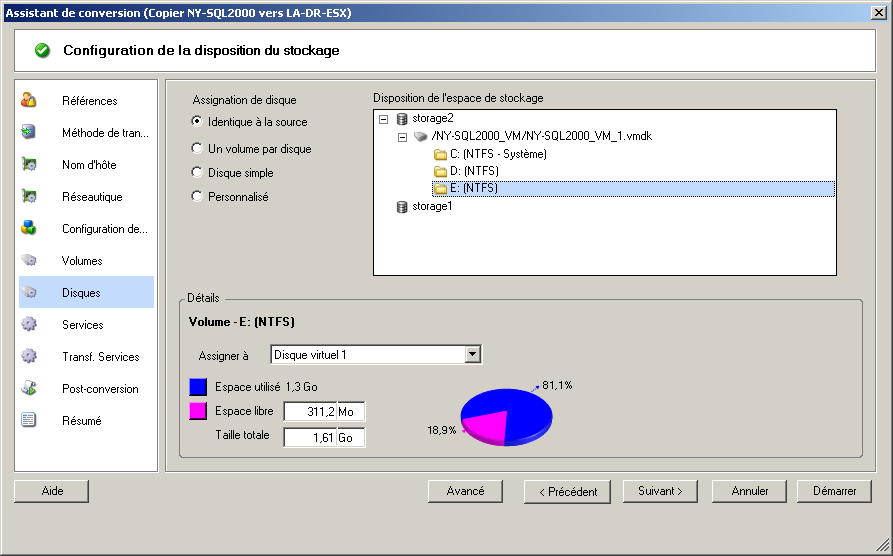

Configuration de la disposition du stockage : X2V (mode Assistant)

Utilisez cette page Assistant de conversion pour spécifier un modèle d'assignation de disque au cours d'opérations de virtualisation de la charge de travail.

Dans le volet de navigation de l'assistant, cliquez sur Disques.

Section Disposition de l'espace de stockage : affiche les informations sous forme d'arborescence en fonction des options sélectionnées.

Options Assignation de disque : ces options contrôlent la manière dont la disposition du disque source est propagée sur la cible. Sélectionnez l'option qui convient le mieux à votre conversion. Pour ajouter un disque virtuel, sélectionnez Personnalisé, puis cliquez sur Ajouter un disque virtuel dans la section Détails.

Section Détails : affiche les informations applicables à l'élément sélectionné dans l'arborescence Disposition de l'espace de stockage.

Vous pouvez réorganiser les disques grâce au glisser-déplacer.

Pour ajouter un disque virtuel, sélectionnez un élément de stockage dans la section supérieure et, dans la section Détails, cliquez sur Ajouter un disque virtuel.

Pour afficher le chemin et le nom d'un disque virtuel et de la banque de données à laquelle il est assigné, sélectionnez-le.

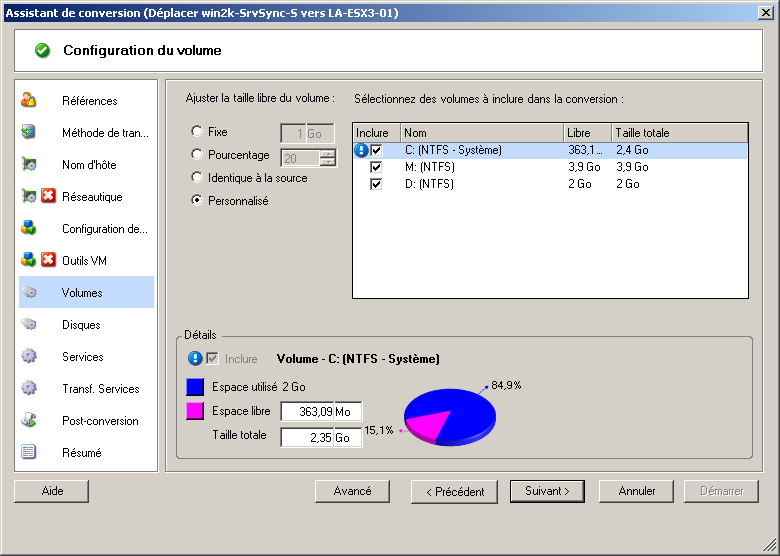

Configuration du volume : X2V, X2P (mode Assistant)

Utilisez cette page Assistant de conversion pour sélectionner les volumes à inclure dans la conversion et pour régler la taille du volume sur la cible.

Dans le volet de navigation de l'assistant, cliquez sur Volumes.

Ajuster la taille libre du volume : choisissez l'une de ces options pour spécifier l'espace disponible du volume. Personnalisé vous permet d'entrer une valeur correspondant à l'espace disponible dans la zone Détails.

Sélectionnez des volumes à inclure dans la conversion : choisissez les volumes à convertir. Les volumes System ou Boot doivent être sélectionnés.

Détails : affichez les informations sur le volume sélectionné. Vous pouvez modifier les valeurs d'espace disponible et de taille totale.

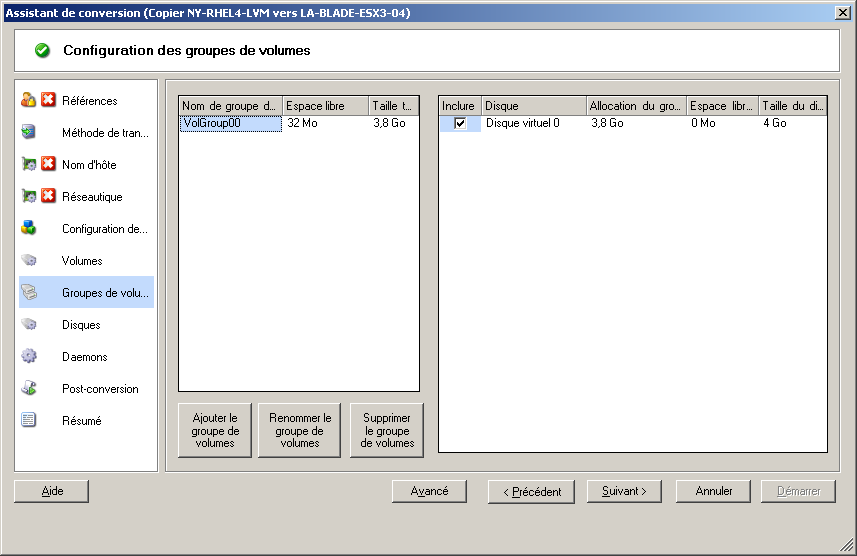

Linux Configuration des groupes de volumes (mode Assistant)

Utilisez cette page Assistant de conversion pour gérer des groupes de volumes LVM (gestionnaire de volumes logiques). Cette page ne s'affiche que si LVM est installé sur la source.

Dans le volet de navigation de l'assistant, cliquez sur Groupes de volumes.

Pour ajouter, renommer ou supprimer un groupe de volumes, cliquez sur le bouton correspondant.

Pour inclure un groupe de volumes à la conversion, cochez la case correspondante dans le volet droit.

Pour allouer un espace de stockage à un groupe de volumes, cliquez sur la ligne Allocation du groupe de volumes.

REMARQUE :les groupes de volumes non assignés sont supprimés avant la conversion.

5.11.2 Configuration d'unité (mode Avancé)

Lorsque vous êtes en mode Avancé, la fenêtre Tâche de conversion homologue à homologue donne accès à une seule interface de configuration associant les écrans Volumes et Disques de l'assistant.

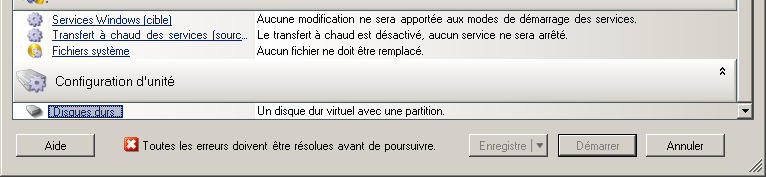

Pour accéder aux options de configuration d'unité en mode Avancé :

  • Dans la fenêtre Tâche de conversion, sous la section Configuration d'unité, cliquez sur Disques durs.

Les paramètres varient en fonction du système cible.

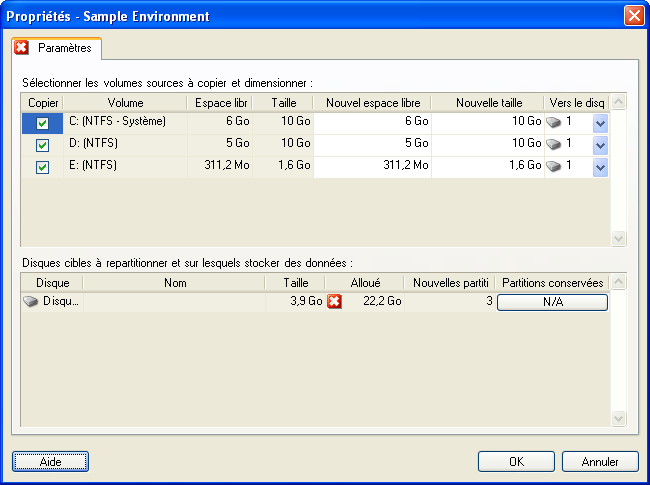

Configuration de l'unité Windows X2P (mode Avancé)

Utilisez ces paramètres pour sélectionner les volumes à copier au cours de la conversion :

Copier : sélectionnez les volumes à copier au cours de la conversion.

Nouvel espace libre : pour redimensionner le volume au cours de la conversion, spécifiez la quantité souhaitée d'espace disponible. Portability Suite ajuste automatiquement la Nouvelle taille.

Nouvelle taille : pour redimensionner le volume au cours de la conversion, spécifiez la taille souhaitée. Portability Suite ajuste automatiquement le Nouvel espace libre.

Vers le disque : sélectionnez le disque dur de la machine physique cible sur lequel le volume sera copié.

Conserver les partitions : cliquez sur cette colonne pour déterminer si une partition du fournisseur existante doit rester intacte au cours de la conversion. Si les partitions ne sont pas sélectionnées, Portability Suite les supprime définitivement du serveur.

Configuration du volume LVM et de l'unité Linux X2P (mode Avancé)

Utilisez ces paramètres pour sélectionner les volumes et les espaces sources autres que des volumes à copier et à dimensionner au cours de la conversion. L'onglet Groupes de volumes n'est disponible que si LVM est installé sur la source.

Configuration du volume LVM et de l'unité Linux X2P (onglet Paramètres)

Utilisez ces paramètres pour sélectionner les volumes source à copier, les espaces sources (autres que des volumes) à recréer et à dimensionner et les disques cibles à repartitionner et sur lesquels stocker des données.

Inclure : sélectionnez les volumes ou les espaces sources autres que des volumes à copier ou à recréer et à dimensionner au cours de la conversion.

Nouvel espace libre : pour redimensionner le volume au cours de la conversion, entrez la quantité souhaitée d'espace disponible. Portability Suite ajuste automatiquement la Nouvelle taille.

Nouvelle taille : pour redimensionner le volume au cours de la conversion, entrez la taille souhaitée. Portability Suite ajuste automatiquement le Nouvel espace libre.

Groupe de disques/volumes : sélectionnez le disque dur ou groupe de volumes de la machine physique cible sur lequel le volume sera copié.

Conserver les partitions : pour chaque disque, cliquez sur la cellule correspondante de cette colonne pour sélectionner les partitions du fournisseur existantes afin de les conserver au cours de la conversion. Si les partitions ne sont pas sélectionnées, Portability Suite les supprime définitivement du serveur.

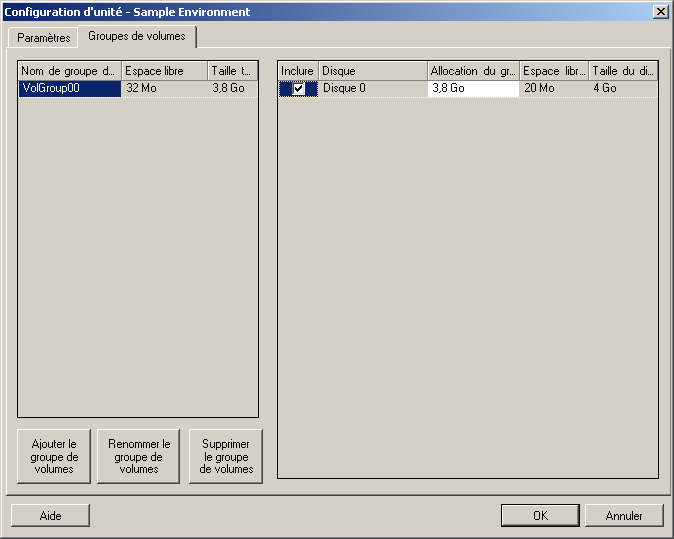

Configuration du volume LVM et de l'unité Linux (onglet Groupes de volumes)

Utilisez ces paramètres pour gérer des groupes de volumes.

Ajouter le groupe de volumes : crée sur la machine cible un groupe de volumes qui n'existe pas sur la machine source.

Renommer le groupe de volumes : renomme un groupe de volumes en cours de copie de la source vers la cible.

Supprimer le groupe de volumes : supprime un groupe de volumes afin qu'il ne soit pas créé sur la machine cible. Les volumes assignés au groupe de volumes peuvent être réaffectés à d'autres emplacements à l'aide de l'onglet Paramètres (par défaut, ils sont assignés au disque).

Allocation du groupe de volumes : pour allouer de l'espace sur les disques à un groupe de volumes, sélectionnez celui-ci, puis choisissez les disques à inclure. Spécifiez la quantité d'espace à lui allouer sur chaque disque inclus.

Configuration de l'unité P2V/V2V de la machine virtuelle cible (mode Avancé)

Lorsque vous configurez une tâche de virtualisation homologue à homologue en mode Avancé, la fenêtre Configuration de tâche donne accès aux paramètres spécifiques à la plate-forme de virtualisation cible.

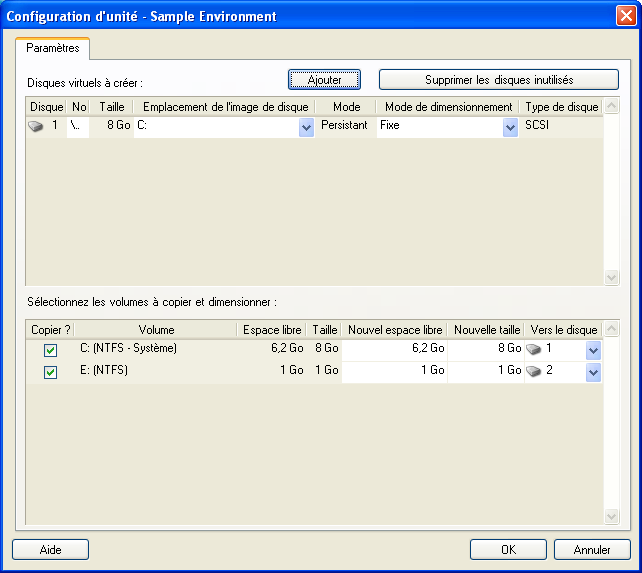

Configuration d'unité : Microsoft Virtual Server, VMware Server/GSX

Les options de configuration d'unité suivantes sont spécifiques à Microsoft Virtual Server et à VMware Server (auparavant GSX) :

Copier : sélectionnez les volumes à copier au cours de la conversion.

Nouvel espace libre : pour redimensionner le volume au cours de la conversion, spécifiez la quantité souhaitée d'espace disponible. Portability Suite ajuste automatiquement la Nouvelle taille.

Nouvelle taille : pour redimensionner le volume au cours de la conversion, spécifiez la taille souhaitée. Portability Suite ajuste automatiquement le Nouvel espace libre.

REMARQUE :les systèmes d'exploitation connaissent des limitations au niveau de la taille de la partition. Par exemple, les cibles Windows NT 4 SP4 et SP6 ne doivent pas excéder 7,8 Go.

Vers le disque : sélectionnez le disque dur du serveur physique cible sur lequel le volume sera copié.

Type de disque : IDE est autorisé lorsque la machine source l'utilise et que la cible correspond à MSVS.

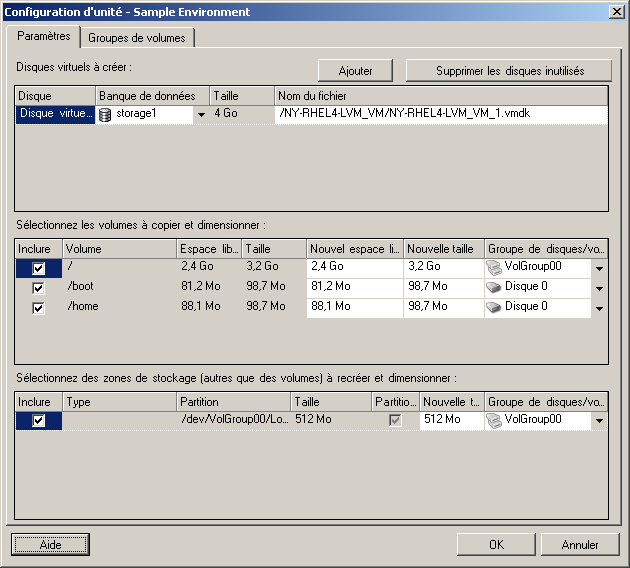

Configuration d'unité : VMware ESX 3

Les paramètres de configuration d'unité suivants sont spécifiques à VMware ESX 3 :

Banque de données : sélectionnez le volume de banque de données sur le serveur ESX 3.0 sur lequel vous souhaitez placer les fichiers vmdk.

Copier : sélectionnez les volumes à copier au cours de la conversion.

Nouvel espace libre : pour redimensionner le volume au cours de la conversion, spécifiez la quantité souhaitée d'espace disponible. Portability Suite ajuste automatiquement la Nouvelle taille.

Nouvelle taille : pour redimensionner le volume au cours de la conversion, spécifiez la taille souhaitée. Portability Suite ajuste automatiquement le Nouvel espace libre.

Groupe de disques/volumes : assigne le volume à un disque ou, si LVM est activé, à un groupe de volumes. Le volume est copié sur ce disque ou groupe de volumes de la machine cible.

Créer : sélectionnez toutes les partitions de disque non-volume devant être créées sur la machine cible (par exemple, une partition d'échange Linux).

Nouvelle taille : pour redimensionner la partition non-volume au cours de la conversion, spécifiez la taille souhaitée.

Configuration d'unité : VMware ESX 2

Les paramètres de configuration d'unité suivants sont spécifiques à VMware ESX 2 :

Emplacement de l'image de disque : sélectionnez l'emplacement sur le serveur ESX 2.0 sur lequel vous souhaitez enregistrer les fichiers vmdk.

Copier : sélectionnez les volumes sources requis à copier pendant la migration.

Nouvel espace libre : pour redimensionner le volume au cours de la migration, spécifiez la quantité souhaitée d'espace disponible sur la cible. Portability Suite ajuste automatiquement la Nouvelle taille.

Nouvelle taille : pour redimensionner le volume au cours de la conversion, spécifiez la taille souhaitée. Portability Suite ajuste automatiquement le Nouvel espace libre.

Groupe de disques/volumes : assigne le volume à un disque, ou à un groupe de volumes, si LVM est activé. Le volume est copié sur ce disque ou groupe de volumes de la machine cible.

Créer : sélectionnez toutes les partitions de disque non-volume devant être créées sur la machine cible (par exemple, une partition d'échange Linux).

Nouvelle taille : pour redimensionner la partition non-volume au cours de la conversion, spécifiez la taille souhaitée.

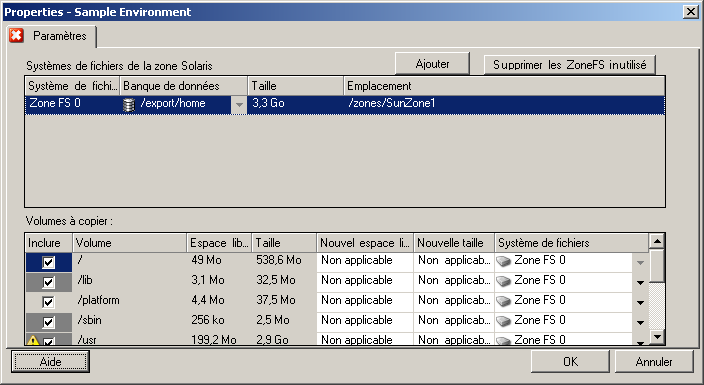

Configuration des volumes de la zone Solaris

Les options de configuration des volumes pour les zones Solaris sont les suivantes.

Systèmes de fichiers de la zone Solaris : les options de cette zone fournissent des informations sur les systèmes de fichiers de la zone (Zone File Systems - ZFS) sur la cible ainsi qu'une procédure pour la gestion de ces systèmes. Pour le système de fichiers Zone FS 0, vous ne pouvez pas modifier les valeursBanque de données et Emplacement calculées en fonction du chemin que vous spécifiez pour la zone. Pour modifier les valeurs Banque de données et Emplacement , modifiez les valeurs Volume cible et Chemin dans les paramètres de configuration de la zone cible (reportez-vous à la section Configuration de la zone Solaris).

Pour ajouter un nouveau système de fichiers, cliquez sur Ajouter et spécifiez le répertoire cible requis dans la colonne Banque de données. Pour supprimer des systèmes de fichiers inutiles sur la cible, cliquez sur Supprimer les SF inutilisés.

Volumes à copier : les options de cette zone fournissent des informations sur les volumes découverts sur la source et vous permettent de sélectionner ceux à reproduire sur la zone cible. Pour les volumes que vous choisissez de reproduire, vous pouvez spécifier un système de fichiers dans la liste de la zone supérieure. Le volume racine ne peut pas être désélectionné (exclu de la conversion), il est toujours sélectionné et assigné au système de fichiers Zone FS 0.

5.11.3 Configuration du volume dans la synchronisation des serveurs

Lorsque vous utilisez la synchronisation des serveurs pour synchroniser deux charges de travail Windows ou Linux, Portability Suite vous permet de spécifier l'assignation requise entre les volumes sources et les volumes existants sur la cible. Reportez-vous à la section Synchronisation des charges de travail avec la synchronisation des serveurs.

Pour accéder aux options de configuration du volume dans une tâche de synchronisation des serveurs :

  • En mode Avancé : dans la fenêtre Tâche de conversion, sous la section Configuration d'unité, cliquez sur Assignation de volumes (machines Windows) ou Unités et volumes (machines Linux).

  • En mode Assistant : non disponible.

Les sections suivantes fournissent des informations sur les options de configuration des volumes de synchronisation des serveurs spécifiques aux charges de travail Windows et Linux.

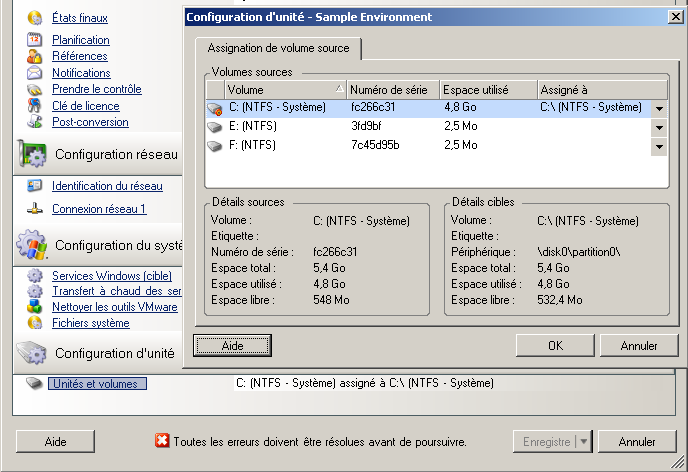

Configuration des volumes de synchronisation des serveurs (Windows)

Une tâche Synchronisation des serveurs pour les charges de travail Windows fournit des informations détaillées sur les unités et les volumes pour la source et la cible, et vous permet de spécifier l'assignation requise.

Assigné à : assignez chaque volume de la source à un volume existant sur la cible.

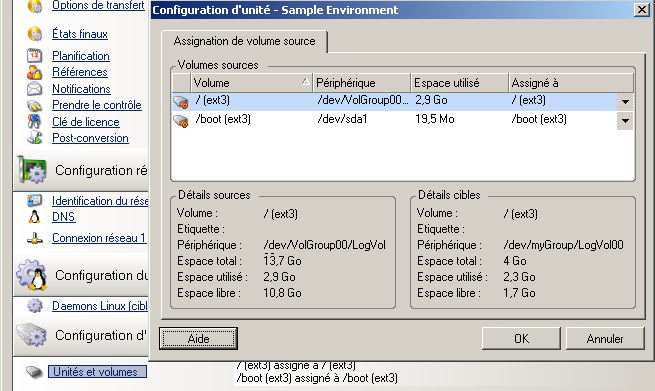

Configuration des volumes de synchronisation des serveurs (Linux)

Une tâche Synchronisation des serveurs pour les charges de travail Linux fournit des informations détaillées sur les points de montage et les volumes pour la source et la cible, et vous permet de spécifier l'assignation requise.

Assigné à : assignez chaque volume de la source à un volume existant de la cible.

5.11.4 Gestion de volumes et de fichiers image dans des conversions X2I (création d'image)

Lors de la capture d'une image flexible ou de l'importation de volumes dans une image flexible, Portability Suite propose un mécanisme d'intégration de volumes requis dans une image et de spécification de l'assignation des données de volume et des options de configuration de l'image.

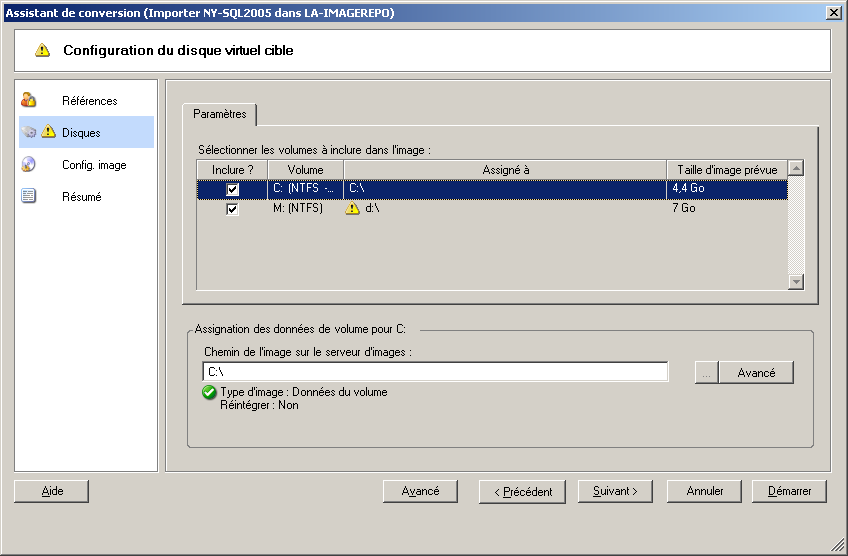

Configuration de volume cible : X2I (mode Assistant)

Utilisez cette page, lorsque vous configurez une tâche Capturer une image ou Importer l'image en mode Assistant, pour sélectionner des volumes à inclure dans l'image et spécifier des chemins d'accès aux données de volume existantes.

Pour chaque volume sélectionné pour l'image, spécifiez le chemin d'accès aux données image correspondantes.

Pour une tâche Capturer une image, spécifiez le chemin du fichier de paquetage d'image (*.pkg).

Pour une tâche Importer l'image, spécifiez le chemin d'accès au répertoire contenant les données de volume brutes.

Pour réintégrer l'image, cliquez sur Avancé dans la zone Assignation des données de volume et sélectionnez Réintégrer dans la boîte de dialogue Propriétés. Spécifiez un chemin pour le nouveau fichier image ou utilisez celui par défaut.

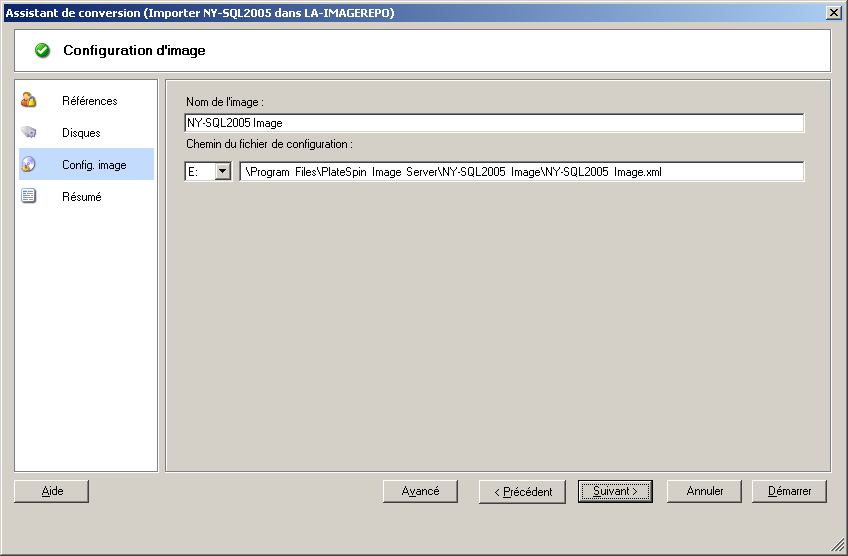

Configuration d'image : X2I (mode Assistant)

Utilisez cette page, lorsque vous configurez une tâche Capturer une image ou Importer l'image en mode Assistant, pour spécifier le nom de l'image et son chemin de stockage.

Nom de l'image : tapez un nom pour l'image de charge de travail ou acceptez celui par défaut.

Chemin des fichiers de configuration : tapez le chemin complet du fichier de configuration XML de l'image ou acceptez celui par défaut.
