2.2 Préparation d'un satellite de création d'image

Un satellite est un périphérique géré qui peut remplir certains rôles normalement assurés par un serveur ZENworks primaire. Un satellite peut être n'importe quel périphérique géré (serveur ou poste de travail). Lorsque vous configurez un satellite, vous indiquez les rôles qui lui sont attribués (création d'image, collecte ou contenu). Un satellite peut également effectuer des rôles ajoutés par des produits tiers, à savoir des snap-ins de l'infrastructure ZENworks 10 Configuration Management.

Les sections suivantes contiennent des informations détaillées :

2.2.1 Présentation du rôle de création d'image

Le rôle de création d'image installe les services de création d'image et ajoute le rôle de création d'image au périphérique. Le satellite avec le rôle de création d'image est appelé satellite de création d'image. Le satellite de création d'image nécessite que le proxy DHCP et le serveur DNS soient en cours d'exécution dans l'environnement de création d'image.

Les rôles de création d'image permettent d'effectuer les tâches suivantes :

  • Réaliser toutes les opérations de création d'image sur le périphérique en l'utilisant comme un serveur de création d'image. Ces opérations comprennent la création d'une image et son application au sein et à l'échelle des sous-réseaux, à l'aide de la création d'image mono ou multidiffusion.

  • Réaliser l'équilibrage de la charge pour le serveur primaire.

  • Répliquer des images ajoutées sur le satellite.

Le satellite communique avec le serveur primaire pour les opérations de création d'image dans le mode Auto par l'intermédiaire du Centre de contrôle ZENworks.

Sur le périphérique géré, le module de création d'image est inactif jusqu'à ce que le périphérique géré soit promu à l'état de satellite de création d'image ou que le rôle de création d'image soit ajouté à un satellite existant. Cette opération active les services de création d'image sur le périphérique et permet d'effectuer les opérations de création d'image en mode auto et gestion.

Les composants de création d'image installés sur le périphérique comprennent les fichiers client PXE de Novell ZENworks, les fichiers de mise à jour PXE de Novell ZENworks et Novell ZENworks Multicast Application (zmgmcast). Les services de création d'image installés sur le périphérique comprennent le serveur TFTP Novell, la stratégie de pré-lancement ZENworks (zmgpbpolicy), le serveur de pré-lancement ZENworks (pbserv) et le proxy DHCP Novell. Tous les services, à l'exception du proxy DHCP, sont démarrés automatiquement. Vous pouvez démarrer ou arrêter le service proxy DHCP depuis le Centre de contrôle ZENworks.

2.2.2 Configuration du rôle de création d'image pour le satellite

Vous pouvez configurer le rôle de création d'image pour le satellite à l'aide du Centre de contrôle ZENworks ou de l'utilitaire de ligne de commande zman.

Pour configurer le rôle de création d'image à l'aide du Centre de contrôle ZENworks, reportez-vous à la section relative aux satellites dans le manuel Référence d'administration du système ZENworks 10 Configuration Management. Pour configurer le rôle de création d'image à l'aide de l'utilitaire de ligne de commande zman, reportez-vous à la section relative aux commandes de satellite dans le manuel Référence des utilitaires de ligne de commande de ZENworks 10 Configuration Management.

2.2.3 Illustration des processus des services de pré-lancement sur le satellite de création d'image

Une opération typique effectuée par les services de pré-lancement pour le satellite de création d'image se déroule comme suit :

  1. Un ensemble de création d'image est créé dans le Centre de contrôle ZENworks et assigné à un périphérique sur lequel PXE est activé.

  2. Le périphérique sur lequel PXE est activé commence à démarrer.

  3. Le périphérique envoie une requête de découverte DHCP pour déterminer l'adresse IP du satellite de création d'image.

  4. Le serveur DHCP répond par une adresse IP utilisable par le périphérique.

  5. Novell-proxydhcp répond en indiquant les adresses IP du serveur TFTP et le nom de fichier du programme de démarrage des services de pré-lancement (nvlnbp.sys).

  6. Le périphérique PXE télécharge le programme Bootstrap des services de pré-lancement à l'aide de novell-tftp sur le satellite de création d'image.

  7. Une fois le programme Bootstrap des services de pré-lancement téléchargé et exécuté, le périphérique consulte novell-zmgprebootpolicy sur le satellite de création d'image à la recherche d'un travail de création d'image à exécuter.

  8. S'il en existe un (tel que contenu dans un ensemble de création d'image assigné au périphérique), le périphérique télécharge l'environnement WinPE depuis le serveur.

  9. Toutes les tâches de création d'image de l'ensemble de création d'image sont exécutées.

  10. En l'absence de tâches de création d'image à exécuter, les fichiers ne sont pas téléchargés et le périphérique démarre son système d'exploitation.

Toutes les transactions de la base de données concernant les tâches de création d'image assignées sont effectuées via une requête Web du satellite de création d'image vers le serveur primaire.

Les sections suivantes décrivent le mode de fonctionnement des services de pré-lancement pour le démarrage PXE, ZENworks Imaging et la création d'image tierce sur le satellite de création d'image :

Illustration du processus des services de pré-lancement pour le démarrage PXE sur le satellite de création d'image

L'exemple suivant suppose que le périphérique et les serveurs de création d'image se trouvent sur le même segment de réseau.

Figure 2-1 Processus des services de pré-lancement pour le démarrage PXE sur le satellite de création d'image

Processus :

  1. Au démarrage du périphérique, le BIOS PXE émet une requête DHCP avec des extensions PXE. La requête est diffusée sur le port 67.

  2. Le serveur DHCP répond en envoyant des informations de configuration IP sur le port 68. Le serveur proxy DHCP sur le satellite de création d'image répond sur le port 68 avec le nom du programme Bootstrap (nvlnbp.sys) et l'adresse IP du service ou du daemon TFTP sur lequel il se trouve.

Illustration du processus des services de pré-lancement pour ZENworks Imaging sur le satellite de création d'image

L'exemple suivant suppose que le périphérique et les serveurs de création d'image se trouvent sur le même segment de réseau.

Figure 2-2 Processus des services de pré-lancement pour ZENworks Imaging sur le satellite de création d'image

Processus :

  1. SUSE Linux Enterprise Server (SLES) est chargé et exécuté sur le périphérique.

  2. ZENworks Imaging Engine (img) demande les détails du travail des services de pré-lancement assigné et l'exécute.

  3. L'image est placée sur le périphérique qui redémarre automatiquement.

Illustration du processus des services de pré-lancement pour la création d'image tierce sur le satellite de création d'image

Pour ZENworks Third-Party Imaging, vous devez télécharger les outils tiers sur le serveur primaire. Pour plus d'informations, reportez-vous à la Section D.2, Exécution de ZENworks Third-Party Imaging à l'aide du Centre de contrôle ZENworks. Cette opération réplique automatiquement la distribution et les outils de création d'image requis depuis le serveur primaire vers le répertoire tftp correspondant sur le satellite de création d'image. Le processus de création d'image sur le satellite de création d'image est similaire à celui sur le serveur primaire. Pour plus d'informations sur le processus de création d'image sur le serveur primaire, reportez-vous à la Section 1.4, Processus des services de pré-lancement.

L'exemple suivant suppose que le périphérique et les serveurs de création d'image se trouvent sur le même segment de réseau.

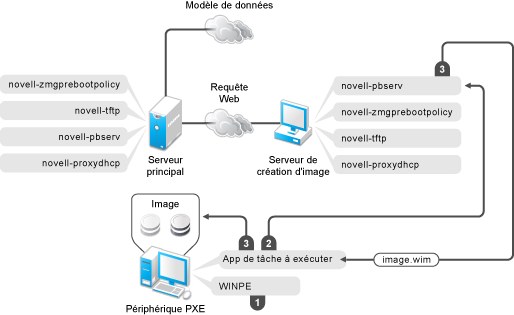

Figure 2-3 Processus des services de pré-lancement pour la création d'image tierce sur le satellite de création d'image

Processus :

  1. WinPE est chargé et exécuté sur le périphérique.

  2. L'application ZENworks Work To Do (ZENworks Third-Party Imaging) demande des informations précises sur le travail des services de pré-lancement assignés et lance le moteur de création d'image tierce correspondant pour exécuter le travail.

  3. L'image est placée sur le périphérique qui redémarre automatiquement.
