Configuration du serveur TFTP

Il est rarement nécessaire de modifier les paramètres de configuration par défaut du serveur TFTP. Si vous les modifiez, suivez la procédure ci-dessous :

1. À partir du bureau Windows, cliquez sur Démarrer > Programmes > Services de pré-lancement ZEN > Configuration des services de pré-lancement ZEN > Configuration TFTP pour afficher la fenêtre de configuration TFTP.

2. Remplissez le champ :

   Chemin de données TFTP : Le chemin de données désigne un répertoire où le serveur TFTP recherchera les fichiers nécessaires ou indiqués par les clients.

3. Cliquez sur Enregistrer tout pour enregistrer les nouveaux paramètres.

   ou

   Cliquez sur Quitter pour fermer l'utilitaire de configuration sans enregistrer les modifications.

Configuration du serveur MTFTP

Il est rarement nécessaire de modifier les paramètres de configuration par défaut du serveur MTFTP. Si vous les modifiez, suivez la procédure ci-dessous :

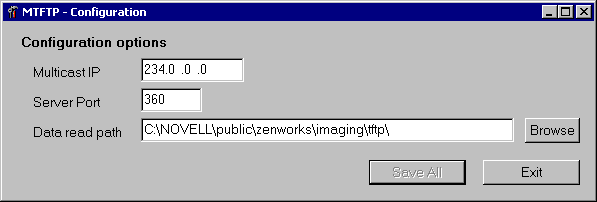

1. À partir du bureau de Windows, cliquez sur Démarrer > Programmes > Services de pré-lancement ZEN > Configuration des services de pré-lancement ZEN > Configuration MTFTP pour afficher la boîte de dialogue de configuration MTFTP.




2. Renseignez les champs suivants :

   Multidiffusion IP : Indiquez l'adresse cible lors des transferts multidiffusion. Vérifiez que l'adresse utilisée est comprise dans les valeurs d'IP désignées pour la multidiffusion. Si vous modifiez cette valeur, veillez à mettre à jour les entrées de la configuration du proxy DHCP.

   Port du serveur : Indiquez le numéro de port sur lequel le serveur doit recevoir les requêtes. Si vous modifiez cette valeur, veillez à mettre à jour les entrées de la configuration du proxy DHCP.

   Chemin de lecture des données : Indiquez le répertoire où le serveur MTFTP lira les fichiers demandés par les clients.

3. Cliquez sur Enregistrer tout pour enregistrer les nouveaux paramètres.

   ou

   Cliquez sur Quitter pour fermer l'utilitaire de configuration sans enregistrer les modifications.

Configuration du serveur DHCP proxy

Le serveur DHCP proxy fournit aux clients des services de pré-lancement les informations nécessaires pour qu'ils puissent se connecter au système de services de pré-lancement.

Suivez les étapes suivantes pour vérifier les paramètres du serveur DHCP proxy :

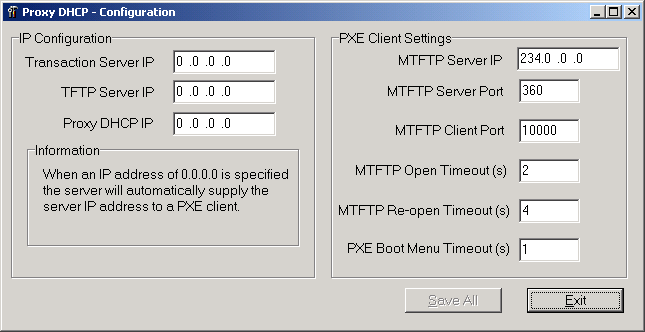

1. À partir du bureau Windows, cliquez sur Démarrer > Programmes > Services de pré-lancement ZEN > Configuration des services de pré-lancement ZEN > Configuration DHCP pour afficher la boîte de dialogue de configuration du serveur DHCP proxy.




2. Contrôlez les champs :

   IP du serveur de transactions : Le client de pré-lancement contacte le serveur à cette adresse IP pour vérifier s'il y a des opérations de création d'image à exécuter.

   IP du serveur TFTP : Le client PXE/de pré-lancement contacte le serveur à cette adresse IP pour décharger le client de pré-lancement (dinic.sys) et le moteur de création d'image si une opération de création d'image est nécessaire.

   IP du serveur DHCP proxy : Si l'adresse a été introduite, le serveur DHCP proxy tente de joindre cette adresse IP sur le serveur. L'adresse IP doit être valide sur le serveur.

   Ce paramètre peut être utilisé pour forcer le serveur DHCP à utiliser un adaptateur LAN virtuel sur un serveur par grappes au lieu des adaptateurs physiques du serveur.

   Ce paramètre peut aussi être utilisé pour forcer le serveur PDHCP à répondre à une seule interface sur un serveur à points d'accès Internet multiples.

   Tous les paramètres MTFTP de cette boîte de dialogue doivent correspondre à ceux figurant dans l'Utilitaire de configuration MTFTP. Ne modifiez pas les valeurs par défaut du port client MTFTP, du MTFTP Open Timeout (timeout d'ouverture du MTFTP), du MTFTP Reopen Timeout (timeout de réouverture du MTFTP) et du PXE Boot Menu Timeout (timeout du menu de démarrage PXE).

3. Cliquez sur Enregistrer tout pour enregistrer les nouveaux paramètres.

   ou

   Cliquez sur Quitter pour fermer l'utilitaire de configuration sans enregistrer les modifications.

Vous pouvez paramétrer les champs d'adresse IP dans l'utilitaire de configuration et indiquer 0.0.0.0. Le serveur remplace ces entrées par l'adresse IP du premier adaptateur réseau installé sur le serveur.

Configuration du serveur DHCP

L'option 60 (décimale) doit être ajoutée aux balises DHCP sur le serveur DHCP si les serveurs PDHCP et DHCP s'exécutent sur le même serveur physique. Cette option doit être de type chaîne et doit comporter les lettres PXEClient.

Pour plus d'informations, reportez-vous à Configuration des services DHCP standard et DHCP proxy sur un serveur Windows 2000 Advanced Server.

Configuration du module MTFTP/TFTP

Vous pouvez paramétrer le chemin d'accès au fichier par le module MTFTP/TFTP en modifiant le fichier tftp.ini. Les options disponibles sont les suivantes :

ReadPath : Paramétrez le chemin d'accès aux fichiers par le module MTFTP/TFTP. La valeur par défaut de ce paramètre est sys:\tftp\.

WriteProtect : Indiquez 0 pour que le module MTFTP/TFTP puisse accepter les requêtes d'écriture. Indiquez 1 pour désactiver ces requêtes.

REMARQUE :  Le nom des variables (par exemple ReadPath) est sensible à la casse.

Configuration du module proxy DHCP

Vous pouvez indiquer les paramètres que le module proxy DHCP doit utiliser en modifiant le fichier pdhcp.ini. Les options disponibles sont les suivantes :

TRANSACTION_SERVER_IP : Le client de pré-lancement contacte le serveur à cette adresse IP pour vérifier s'il y a des opérations de création d'image à exécuter.

TFTP_SERVER_IP : Le client PXE/de pré-lancement contacte le serveur à cette adresse IP pour décharger le client de pré-lancement (dinic.sys) et le moteur de création d'image si une opération de création d'image est nécessaire.

PDHCP_Server_IP : Si l'adresse a été introduite, le serveur DHCP proxy tente de joindre cette adresse IP sur le serveur. L'adresse IP doit être valide sur le serveur.

Ce paramètre peut aussi être utilisé pour forcer le serveur DHCP à utiliser un adaptateur LAN virtuel sur un serveur par grappes au lieu des adaptateurs physiques du serveur.

Ce paramètre peut aussi être utilisé pour forcer le serveur PDHCP à répondre à une seule interface sur un serveur à points d'accès internet multiples.

BOOT_MENU_TIMEOUT : Ce paramètre contrôle le temps d'affichage (en secondes) du menu de démarrage PXE au cours du démarrage du poste de travail PXE.

USE_MTFTP : Indiquez 0 pour désactiver les transferts TFTP multidiffusion. Il s'agit de la valeur par défaut.

Indiquez 1 pour activer les transferts TFTP multidiffusion. Dans ce mode, le client PXE rejoint d'abord un groupe multidiffusion avant le transfert du fichier dinic.sys. L'activation de cette option ajoute 10 à 20 secondes à la séquence de démarrage PXE. Elle est par conséquent déconseillée.

MTFTP_IP : Ce paramètre indique l'IP multidiffusion que le serveur doit utiliser pour les transferts MTFTP.

MTFTP_SERVER_PORT : Ce paramètre indique le port que le serveur doit utiliser pour les transferts MTFTP.

MTFTP_CLIENT_PORT : Ce paramètre indique le port client à utiliser pour les transferts MTFTP.

MTFTP_OPEN_TIMEOUT : Indique le temps d'attente avant l'ouverture de la session MTFTP.

MTFTP_REOPEN_TIMEOUT : Indique le temps d'attente avant la réouverture de la session MTFTP.

REMARQUE :  Le nom des variables (par exemple MTFTP_IP) est sensible à la casse.

Configuration du module Serveur de transactions

Vous pouvez indiquer les paramètres que le module Serveur de transactions utilisera en modifiant le fichier dts.ini. Les options disponibles sont les suivantes :

Port UDP du serveur : Paramétrez le port UDP que le serveur doit utiliser.

REMARQUE :  Cette variable tient compte des majuscules et des minuscules.

Configuration du serveur DHCP

Pour plus d'informations sur l'exécution des serveurs DHCP et proxy DHCP sur le même serveur NetWare 6, reportez-vous à Mise en place d'un serveur DHCP standard et de services proxy DHCP sur un serveur DHCP NetWare 6.x.

Ports disponibles

Les services de pré-lancement Desktop Management utilisent les ports IP connus et propriétaires.

Parmi les ports IP connus :

• 67 décimal : Le serveur DHCP proxy reçoit sur ce port les requêtes d'informations du PXE. Il s'agit du même port que celui utilisé par un serveur DHCP standard.

• 68 décimal : Le serveur DHCP/DHCP proxy reçoit sur ce port les demandes du client.

• 69 décimal : Le serveur TFTP reçoit sur ce port les demandes de fichier du PXE ou des clients Services de pré-lancement.

• 111 décimal : Port d'assignation des ports Reportez-vous à RFC 1057 pour la description de ce serveur.

Parmi les ports propriétaires :

• 360 décimal : Le serveur MTFTP reçoit sur ce port les demandes de MTFTP du PXE ou des clients Services de pré-lancement.

• 4011 décimal : Le serveur DHCP proxy utilise ce port pour communiquer avec les clients PXE, mais uniquement lorsqu'il s'exécute sur le même serveur que le serveur DHCP standard.

• 18753 décimal : Port de connexion au client serveur de transactions. Le serveur de transactions reçoit sur ce port les demandes de connexion des clients Services de pré-lancement.

Modification de l'utilisation des ports sur un serveur Windows

Le serveur de transactions et le serveur MTFTP peuvent être configurés pour utiliser d'autres ports le cas échéant. Pour ce faire, utilisez les procédures suivantes :

1. À partir du bureau Windows, cliquez sur Démarrer > Programmes > Services de pré-lancement ZEN > Configuration des services de pré-lancement ZEN > Configuration_service_pré-lancement.

2. Modifiez les paramètres dans la configuration.

3. Redémarrez les serveurs pour que les modifications soient prises en considération.

Modification de l'utilisation des ports dans NetWare

1. Modifiez le fichier dts.ini situé dans le même répertoire que le module dts.nlm.

2. Paramétrez le port UDP du serveur en fonction du numéro de port choisi.

3. Redémarrez le dts.nlm pour que les modifications soient prises en considération.
