56.6 Administration des services de pré-lancement Desktop Management

Cette section présente les informations relatives à l'administration et à la configuration des services de pré-lancement Desktop Management.

Les sujets suivants font l'objet de cette section :

56.6.1 Configuration des serveurs de services de pré-lancement sous Linux

56.6.2 Configuration des serveurs de services de pré-lancement dans NetWare

Il est rarement nécessaire de modifier les paramètres de configuration par défaut du serveur lorsque les services de pré-lancement Desktop Management sont installés. Vous pouvez modifier ces paramètres si nécessaire, par l'intermédiaire du fichier .ini correspondant au serveur à personnaliser. Ces fichiers .ini se trouvent sur le serveur de services de pré-lancement dans le répertoire sys:\system.

Cette section contient les informations suivantes :

Configuration du module MTFTP/TFTP

Vous pouvez paramétrer le chemin d'accès au fichier par le module MTFTP/TFTP. Modifiez pour cela le fichier tftp.ini. Les options disponibles sont les suivantes :

ReadPath : Paramétrez le chemin d'accès aux fichiers par le module MTFTP/TFTP. La valeur par défaut de ce paramètre est sys:\tftp\.

WriteProtect : Indiquez 0 pour que le module MTFTP/TFTP accepte les requêtes d'écriture. Indiquez 1 pour ne pas autoriser ces requêtes.

REMARQUE :Le nom des variables (par exemple ReadPath) est sensible à la casse.

Configuration du module proxy DHCP

Vous pouvez indiquer les paramètres que le module proxy DHCP doit utiliser. Modifiez pour cela le fichier pdhcp.ini. Les options disponibles sont les suivantes :

TRANSACTION_SERVER_IP Le client de pré-lancement contacte le serveur à cette adresse IP pour vérifier s'il y a des opérations de création d'image à exécuter.

TFTP_SERVER_IP Le client PXE/de pré-lancement contacte le serveur à cette adresse IP pour décharger le client de pré-lancement (dinic.sys) et le moteur de création d'image si une opération de création d'image est nécessaire.

PDHCP_Server_IP Si l'adresse a été introduite, le serveur proxy DHCP tente de joindre cette adresse IP sur le serveur. L'adresse IP doit être valide sur le serveur.

Ce paramètre peut aussi être utilisé pour forcer le serveur DHCP à utiliser un adaptateur LAN virtuel sur un serveur par grappes au lieu des adaptateurs physiques du serveur.

Ce paramètre peut aussi être utilisé pour forcer le serveur PDHCP à répondre à une seule interface sur un serveur à points d'accès internet multiples.

BOOT_MENU_TIMEOUT Ce paramètre contrôle le temps d'affichage (en secondes) du menu de démarrage PXE au cours du démarrage du poste de travail PXE.

USE_DHCP_PORT Indiquez 0 pour établir une liaison avec le port BINL (4011). Ce paramètre est nécessaire uniquement si vous exécutez un serveur proxy DHCP et un autre serveur DHCP sur la même machine. Il remplace le paramètre USE_BINL_PORT précédent.

USE_MTFTP Indiquez 0 pour désactiver les transferts TFTP multidiffusion. Il s'agit de la valeur par défaut.

Indiquez 1 pour activer les transferts TFTP multidiffusion. Dans ce mode, le client PXE rejoint d'abord un groupe multidiffusion avant le transfert du fichier dinic.sys. L'activation de cette option ajoute 10 à 20 secondes à la séquence de démarrage PXE. Elle est par conséquent déconseillée.

MTFTP_IP Ce paramètre indique l'IP multidiffusion que le serveur doit utiliser pour les transferts MTFTP.

MTFTP_SERVER_PORT Ce paramètre indique le port que le serveur doit utiliser pour les transferts MTFTP.

MTFTP_CLIENT_PORT Ce paramètre indique le port client à utiliser pour les transferts MTFTP.

MTFTP_OPEN_TIMEOUT Indique le temps d'attente avant l'ouverture de la session MTFTP.

MTFTP_REOPEN_TIMEOUT Indique le temps d'attente avant la réouverture de la session MTFTP.

REMARQUE :Le nom des variables (par exemple, IP_MTFTP) est sensible à la casse.

Configuration du module Serveur de transactions

Vous pouvez indiquer les paramètres que le module Serveur de transactions utilisera. Modifiez pour cela le fichier dts.ini. Les options disponibles sont les suivantes :

Port UDP du serveur : Paramétrez le port UDP que le serveur doit utiliser.

REMARQUE :Cette variable tient compte des majuscules et des minuscules.

Configuration du serveur DHCP

Pour plus d'informations sur l'exécution des serveurs DHCP et proxy DHCP sur le même serveur NetWare 6, reportez-vous à la Serveur DHCP NetWare 6.x.

56.6.3 Configuration des serveurs de services de pré-lancement sous Windows

Ces sections expliquent comment configurer les serveurs de services de pré-lancement Desktop Management suivants :

Configuration du serveur TFTP

Il est rarement nécessaire de modifier les paramètres de configuration par défaut du serveur TFTP. Si vous les modifiez, suivez la procédure ci-dessous :

  1. À partir du bureau Windows, cliquez sur Démarrer > Programmes > Services de pré-lancement ZENworks > Configuration des services de pré-lancement ZENworks > Configuration TFTP pour afficher la fenêtre de configuration TFTP.

  2. Renseignez le champ suivant :

    Chemin de données TFTP : Le chemin de données désigne un répertoire où le serveur TFTP recherche les fichiers nécessaires ou indiqués par les clients.

  3. Cliquez sur Enregistrer tout pour enregistrer les nouveaux paramètres.

    ou

    Cliquez sur Quitter pour fermer l'utilitaire de configuration sans enregistrer les modifications.

Configuration du serveur MTFTP

Il est rarement nécessaire de modifier les paramètres de configuration par défaut du serveur MTFTP. Si vous les modifiez, suivez la procédure ci-dessous :

  1. À partir du bureau Windows, cliquez sur Démarrer > Programmes > Services de pré-lancement ZENworks > Configuration des services de pré-lancement ZENworks > Configuration MTFTP pour afficher la boîte de dialogue de configuration MTFTP.

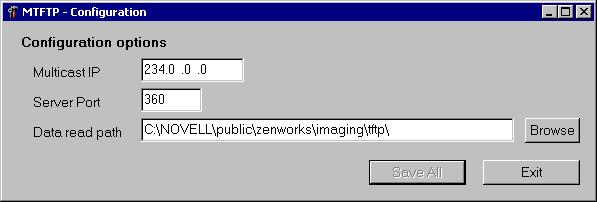

    Fenêtre Configuration MTFTP

  2. Renseignez les champs suivants :

    Multidiffusion IP : Indiquez l'adresse cible lors des transferts multidiffusion. Vérifiez que l'adresse utilisée est comprise dans les valeurs d'IP désignées pour la multidiffusion. Si vous modifiez cette valeur, veillez à mettre à jour les entrées de la configuration du proxy DHCP.

    Port du serveur : Indiquez le numéro de port sur lequel le serveur doit recevoir les requêtes. Si vous modifiez cette valeur, veillez à mettre à jour les entrées de la configuration du proxy DHCP.

    Chemin de lecture des données : Indiquez le répertoire où le serveur MTFTP lira les fichiers demandés par les clients.

  3. Cliquez sur Enregistrer tout pour enregistrer les nouveaux paramètres.

    ou

    Cliquez sur Quitter pour fermer l'utilitaire de configuration sans enregistrer les modifications.

Configuration du serveur proxy DHCP

Le serveur proxy DHCP fournit aux clients des services de pré-lancement les informations nécessaires pour qu'ils puissent se connecter au système de services de pré-lancement.

Suivez les étapes ci-dessous pour vérifier les paramètres du serveur proxy DHCP :

  1. À partir du bureau Windows, cliquez sur Démarrer > Programmes > Services de pré-lancement ZENworks > Configuration des services de pré-lancement ZENworks > Configuration du proxy DHCP pour afficher la boîte de dialogue de configuration du proxy DHCP.

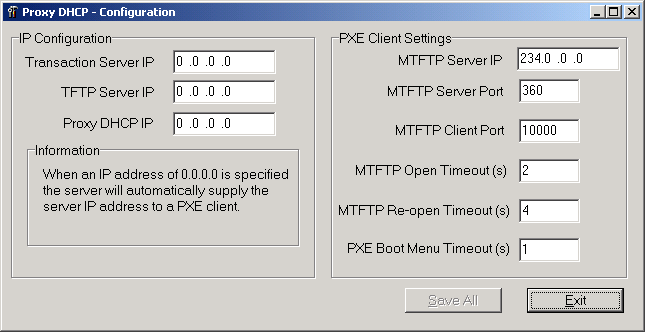

    Fenêtre de configuration du proxy DHCP

  2. Contrôlez les champs :

    IP du serveur de transactions : Le client de pré-lancement contacte le serveur à cette adresse IP pour vérifier s'il y a des opérations de création d'image à exécuter.

    IP du serveur TFTP : Le client PXE de pré-lancement contacte le serveur à cette adresse IP pour décharger le client de pré-lancement (dinic.sys) et le moteur de création d'image si une opération de création d'image est nécessaire.

    IP du serveur proxy DHCP : Si l'adresse a été introduite, le serveur proxy DHCP tente de joindre cette adresse IP sur le serveur. L'adresse IP doit être valide sur le serveur.

    Ce paramètre peut être utilisé pour forcer le serveur DHCP à utiliser un adaptateur LAN virtuel sur un serveur par grappes au lieu des adaptateurs physiques du serveur.

    Ce paramètre peut aussi être utilisé pour forcer le serveur PDHCP à répondre à une seule interface sur un serveur à points d'accès Internet multiples.

    Tous les paramètres MTFTP de cette boîte de dialogue doivent correspondre à ceux figurant dans l'Utilitaire de configuration MTFTP. Ne modifiez pas les valeurs par défaut du port client MTFTP, du MTFTP Open Timeout (timeout d'ouverture du MTFTP), du MTFTP Reopen Timeout (timeout de réouverture du MTFTP) et du PXE Boot Menu Timeout (timeout du menu de démarrage PXE).

  3. Cliquez sur Enregistrer tout pour enregistrer les nouveaux paramètres.

    ou

    Cliquez sur Quitter pour fermer l'utilitaire de configuration sans enregistrer les modifications.

Vous pouvez paramétrer les champs d'adresse IP dans l'utilitaire de configuration et indiquer 0.0.0.0. Le serveur remplace ces entrées par l'adresse IP du premier adaptateur réseau installé sur le serveur.

Configuration du serveur DHCP

L'option 60 (décimale) doit être ajoutée aux balises DHCP sur le serveur DHCP si les serveurs PDHCP et DHCP s'exécutent sur le même serveur physique. Cette option doit être de type chaîne et doit comporter les lettres PXEClient.

Pour plus d'informations, reportez-vous à la Windows 2000 Advanced Server.

56.6.4 Configuration de l'utilisation du port IP

Cette section présente les ports réseau utilisés par les services de pré-lancement Desktop Management. Grâce aux informations de cette section, vous pouvez configurer les routeurs et les pare-feu de manière à transférer correctement le trafic du réseau généré par les services de pré-lancement. Pour plus d'informations sur la configuration des routeurs, reportez-vous à la Section 56.4, Déploiement des services de pré-lancement Desktop Management dans un environnement réseau.

Les sections suivantes contiennent des informations supplémentaires :

Ports disponibles

Modification de l'utilisation des ports dans Linux

Modification de l'utilisation des ports dans NetWare

  1. Modifiez le fichier dts.ini situé dans le même répertoire que le module dts.nlm.

  2. Paramétrez le port UDP du serveur en fonction du numéro de port choisi.

  3. Redémarrez le dts.nlm pour que les modifications soient prises en considération.

Modification de l'utilisation des ports sur un serveur Windows

Le serveur de transactions et le serveur MTFTP peuvent être configurés pour utiliser d'autres ports le cas échéant. Pour ce faire, utilisez les procédures suivantes :

  1. À partir du bureau Windows, cliquez sur Démarrer > Programmes > Services de pré-lancement ZENworks > Configuration des services de pré-lancement ZENworks > configuration_service_pré-lancement.

  2. Modifiez les paramètres dans la configuration.

  3. Redémarrez les serveurs pour que les modifications soient prises en considération.
