2.2 Impostazione del ruolo di imaging sul satellite

Un satellite è un dispositivo gestito che può eseguire determinati ruoli normalmente eseguiti dal server primario ZENworks. Un satellite può essere qualsiasi dispositivo gestito (server o workstation). Quando si configura un satellite, è necessario specificare quali ruoli esegue (imaging, raccolta o contenuto). Un satellite può inoltre eseguire ruoli che possono essere aggiunti da prodotti di terze parti come snap nella struttura di ZENworks 10 Configuration Management SP2.

Le seguenti sezioni includono informazioni dettagliate:

2.2.1 Descrizione del ruolo di imaging

Il ruolo di imaging installa i servizi di imaging e aggiunge il ruolo al dispositivo. Un satellite con un ruolo di imaging è denominato satellite di imaging. Il satellite di imaging richiede che i server DHCP proxy e DNS siano in esecuzione nell'ambiente di imaging.

I ruoli di imaging consentono di:

  • Eseguire tutte le operazioni di imaging sul dispositivo utilizzando il dispositivo come server di imaging. Tali operazioni comprendono l'acquisizione di un'immagine e la sua applicazione all'interno e nell'ambito delle sottoreti tramite un'operazione di imaging mono o multidiffusione.

  • Bilanciare il carico sul server primario.

  • Replicare le immagini aggiuntive sul satellite.

Il satellite richiede al server primario informazioni sulle operazioni di imaging in modalità Automatica tramite il Centro di controllo ZENworks.

Il modulo di imaging sul dispositivo gestito rimane inattivo finché tale dispositivo non viene promosso a satellite con il ruolo di imaging oppure finché non si aggiunge il ruolo di imaging a un satellite esistente. Questa operazione consente di attivare i servizi di imaging sul dispositivo e di eseguire le operazioni di imaging in modalità automatica e di manutenzione.

I componenti di imaging installati sul dispositivo includono i file del client Novell ZENworks PXE, i file di aggiornamento di Novell ZENworks PXE e l'applicazione di multidiffusione di Novell ZENworks (zmgmcast). I servizi di imaging installati sul dispositivo includono Novell TFTP, le norme di preavvio ZENworks (zmgpbpolicy), ZENworks Preboot (pbserv) e il server DHCP proxy Novell. Vengono automaticamente avviati tutti i servizi, eccetto il server DHCP proxy. È possibile avviare o interrompere manualmente il servizio DHCP proxy tramite il Centro di controllo ZENworks.

2.2.2 Configurazione del ruolo di imaging per il satellite

È possibile configurare il ruolo di imaging per il satellite tramite il Centro di controllo ZENworks oppure utilizzando l'utility della riga di comando zman.

Per configurare il ruolo di imaging tramite il Centro di controllo ZENworks, vedere la sezione relativa ai satelliti nel Riferimento per l'amministrazione del sistema ZENworks 10 Configuration Management. Per informazioni su come configurare il ruolo di imaging tramite l'utility della riga di comando zman, vedere Comandi dei satellite nel Riferimento per le utility della riga di comando di ZENworks 10 Configuration Management.

2.2.3 Descrizione dei processi dei servizi di preavvio sul satellite di imaging

Flusso tipico di un'operazione dei servizi di preavvio per il satellite di imaging

  1. Si crea un pacchetto Imaging nel Centro di controllo ZENworks e lo si assegna a un dispositivo abilitato per PXE.

  2. Il dispositivo abilitato per PXE inizia ad avviarsi.

  3. Il dispositivo invia una richiesta di rilevamento DHCP per individuare l'indirizzo IP del satellite di imaging.

  4. Il server DHCP risponde fornendo al dispositivo l'indirizzo IP da usare.

  5. Novell-proxydhcp risponde fornendo gli indirizzi IP del server TFTP e il nome file del programma bootstrap dei servizi di preavvio (nvlnbp.sys).

  6. Il dispositivo PXE effettua il download del programma di bootstrap servizi di preavvio utilizzando novell-tftp sul satellite di imaging.

  7. Dopo lo scaricamento e l'esecuzione del programma di bootstrap dei servizi di preavvio, il dispositivo controlla novell-zmgprebootpolicy sul satellite di imaging per verificare eventuali operazioni di imaging da eseguire.

  8. Se ci sono operazioni di imaging da eseguire (contenute nel pacchetto di imaging assegnato al dispositivo), il dispositivo scarica l'ambiente WinPE dal server.

  9. Vengono eseguiti tutti i task di imaging contenuti nel pacchetto Imaging.

  10. Se non esistono task di imaging da eseguire, i file non vengono scaricati e il dispositivo si avvia utilizzando il proprio sistema operativo.

Tutte le transazioni del database per i task di imaging assegnati vengono eseguite tramite una richiesta Web inviata dal satellite di imaging al server primario.

Le sezioni che seguono illustrano il funzionamento dei servizi di preavvio per l'avvio PXE, l'imaging di ZENworks e l'imaging di terze parti su un satellite di imaging:

Descrizione del processo dei servizi di preavvio per l'avvio PXE sul satellite di imaging

Il seguente esempio presuppone che i dispositivi e i server di imaging facciano parte dello stesso segmento di rete.

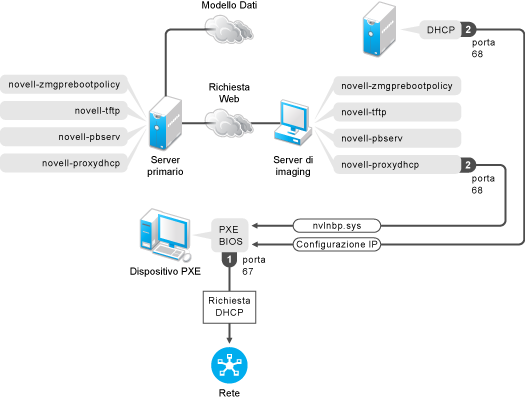

Figura 2-1 Processo dei servizi di preavvio per l'avvio PXE sul satellite di imaging

Processi:

  1. All'avvio del dispositivo, il BIOS di PXE invia una richiesta DHCP con estensioni PXE. La richiesta viene diffusa tramite la porta 67.

  2. Il DHCP risponde fornendo i dati di configurazione IP tramite la porta 68, mentre il server DHCP proxy sul server satellite di imaging risponde utilizzando la porta 68 per fornire il nome del programma di bootstrap (nvlnbp.sys) e l'indirizzo IP del servizio TFTP o del daemon dove è ubicato.

Descrizione del processo dei servizi di preavvio per l'imaging di ZENworks sul satellite di imaging

Il seguente esempio presuppone che i dispositivi e i server di imaging facciano parte dello stesso segmento di rete.

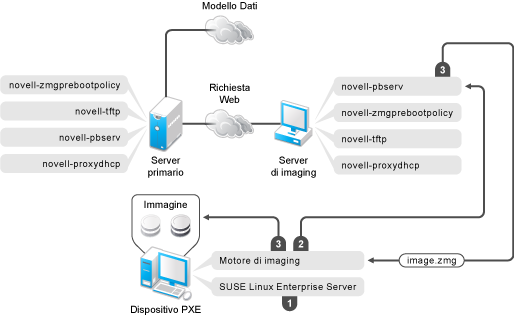

Figura 2-2 Processo dei servizi di preavvio per l'imaging di ZENworks sul satellite di imaging

Processi:

  1. Sul dispositivo viene caricato ed eseguito SUSE Linux Enterprise Server (SLES).

  2. Il motore di imaging di ZENworks (img) richiede dettagli sul funzionamento dei servizi di preavvio assegnato e lo esegue.

  3. L'immagine viene rilasciata sul dispositivo che si riavvia automaticamente.

Descrizione del processo dei servizi di preavvio per l'imaging di terze parti sul satellite di imaging

Per l'imaging di terze parti di ZENworks, è necessario caricare gli strumenti di terze parti sul server primario. Per ulteriori informazioni, vedere Sezione D.2, Uso dell'imaging di terze parti di ZENworks tramite il Centro di controllo ZENworks. Questa operazione replica automaticamente la distribuzione e gli strumenti di imaging necessari dal server primario alla directory tftp corrispondente sul server satellite di imaging. Il processo di imaging sul satellite di imaging è simile al processo sul server primario. Per ulteriori informazioni sul processo di imaging sul server primario, vedere Sezione 1.4, Processi di Preboot Services.

Il seguente esempio presuppone che i dispositivi e i server di imaging facciano parte dello stesso segmento di rete.

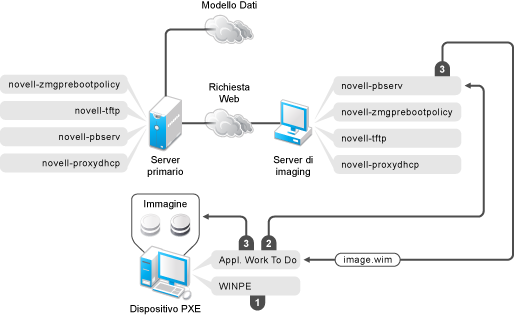

Figura 2-3 Processo dei servizi di preavvio per l'imaging di terze parti sul satellite di imaging

Processi:

  1. WinPE viene caricato ed eseguito sul dispositivo.

  2. L'applicazione ZENworks Work To Do (imaging di terze parti di ZENworks) richiede i dettagli del lavoro dei servizi di preavvio assegnato e avvia il motore di imaging di terze parti corrispondente per eseguirlo.

  3. L'immagine viene rilasciata sul dispositivo che si riavvia automaticamente.
