ZENworks for Desktopsでのインベントリデータベーススキーマ

次の節では、データベーススキーマクラスおよびZENworks for Desktopsで使用するためのCIMスキーマの拡張と関連付けについて説明します。これらの拡張では、そのスキーマ名としてZENworksまたはManageWiseを使用します。 ZENworks.classnameはZENworksスキーマの拡張クラスを示し、ManageWise.classnameはManageWiseスキーマの拡張クラスを示します。

次の節は、ZENworks for Desktops 4.xデータベーススキーマの理解に役立ちます。

ZENworks for DesktopsでのCIMスキーマ実装のケーススタディ

次の構成は、特定の割り込み番号を持つ2つのパラレルポートを備えたインベントリ対象ワークステーションを示しています。

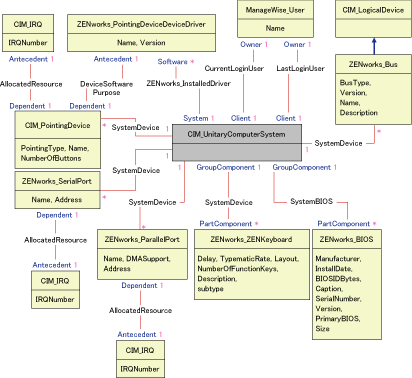

次のスキーマ図で、CIM_UnitaryComputerSystemは管理対象のインベントリシステムを表します。

この図では、クラスCIM.PointingDeviceは、CIM.UnitaryComputerSystemを参照するSystemDevice.GroupComponentとCIM.PointingDeviceを参照するSystemDevice.PartComponentの関連付けCIM.SystemDeviceによって、CIM.UnitaryComputerSystemに関連付けられています。この2つのクラスの関係は1対多です。つまり、コンピュータシステムには複数のポインティングデバイスを接続できます。

クラスCIM.IRQは、関連付けCIM.AllocatedResourceによってCIM.PointingDeviceに関連付けられています。DependentはCIM.PointingDeviceを参照し、AntecedentはCIM.IRQを参照します。

クラスZENworks.ZENKeyboardは、CIM.UnitaryComputerSystemを参照するSystemDevice.GroupComponentとZENworks.ZENKeyboardを参照するSystemDevice.PartComponentの関連付けCIM.SystemDeviceによって、CIM.UnitaryComputerSystemに関連付けられています。この2つのクラスの関係は1対1です。つまり、コンピュータシステムにはキーボードを1台だけ接続できます。

クラスZENworks.BIOSは、CIM.UnitaryComputerSystemを参照するSystemDevice.GroupComponentとZENworks.BIOSを参照するSystemBIOS.PartComponentの関連付けCIM.SystemDeviceによって、CIM.UnitaryComputerSystemに関連付けられています。この2つのクラスの関係は1対1です。つまり、コンピュータシステムはBIOSを1つだけ持つことができます。

クラスCIM.ZENworks.ParallelPortは、CIM.UnitaryComputerSystemを参照するSystemDevice.GroupComponentとCIM.ZENworks.ParallelPortを参照するSystemDevice.PartComponentの関連付けCIM.SystemDeviceによって、CIM.UnitaryComputerSystemに関連付けられています。この2つのクラスの関係は1対多です。つまり、コンピュータシステムは複数のパラレルポートを持つことができます。

クラスZENworks.BUSは、CIM.UnitaryComputerSystemを参照するSystemDevice.GroupComponentとZENworks.BUSを参照するSystemBUS.PartComponentの関連付けCIM.SystemDeviceによって、CIM.UnitaryComputerSystemに関連付けられています。この2つのクラスの関係は1対1です。つまり、コンピュータシステムはBUSを1つだけ持つことができます。

クラスManageWise.Userは、CurrentLoginUserとLastLoginUserによってCIM.UnitaryComputerSystemに関連付けられています。CurrentLoginUserでは、Userの特定のインスタンスは、インベントリ対象ワークステーションに現在ログインしているユーザを表します。LastLoginUserでは、Userの特定のインスタンスは、インベントリ対象ワークステーションに最後にログインしたユーザを表します。

クラスCIM.IRQは、関連付けCIM.AllocatedResourceによってCIM.ParallelPortに関連付けられています。DependentはCIM.ParallelPortを参照し、AntecedentはCIM.IRQを参照します。

スキーマ図は次の内容を示しています。

コンピュータシステムが管理するすべてのコンポーネントは、UnitaryComputerSystemクラスからの関連付けとして示されています。2つのクラス間の参照のタイプ(1..n, 1..1)が示されています。
スキーマ名がない関連付けは、CIMスキーマと仮定されています。
ZENworks_ParallelPortには、3つのインスタンスがあります。これらのインスタンスは、CIM_SystemDeviceに関連付けられた3つのインスタンスを使用するCIM_UnitaryComputerSystemのインスタンス1つに関連付けられています。CIM_SystemDevice.GroupComponentはUnitaryComputerSystemを参照し、CIM_SystemDevice.PartComponentはParallelPortを参照します。

これは、1対nオブジェクト参照関係と呼ばれ、図では「1..*」として示されています。同様に、ParallelPortのすべてのインスタンスには、ポートのIRQを指定するCIM_IRQに対応するインスタンスがあります。これは1対1の関係で、図では1..1として示されています。

その他のクラスもすべて同様の表記に従います。その他のクラスのスキーマ図については、ZENworks for DesktopsのCIMと拡張スキーマのスキーマ図を参照してください。

スキーマ図の凡例

スキーマ図を読むための凡例は次のとおりです。

クラス名は四角で囲まれ、見出しにクラス名、その中に属性名が示されます。
赤い線は、関連付けクラスを使用する2つのクラスを結合します。
青い線は、クラス継承階層を示します。矢印が示すクラスは継承元のクラスです。矢印が始まるクラスは継承クラスです。
関連付けクラス名は、2つのクラスを結合する線内に示されます。
関連付けクラスの参照は、関連付けられたクラスの上下どちらかに示されます。

CIMスキーマについての詳細は、DMTFのWebサイトにあるCIM 2.2スキーマの仕様を参照してください。

ZENworks for DesktopsのCIMクラスと拡張クラス

次の表は、ZENworks for Desktopsが使用するCIMクラスと拡張クラスを示しています。

ZENworks for DesktopsのCIMクラスと拡張クラス	クラスモデリングの詳細説明
CIM.PointingDevice	管理対象システムで利用可能なポインティングデバイス。主にマウスのモデリングに使用します。
ZENworks.SystemInfo	シリアル番号や備品タグなど、システムを識別するための詳細。
ZENworks.PointingDeviceDeviceDriver	ポインティングデバイスと共にインストールされるデバイスドライバ。
ZENworks.SerialPort	管理対象システムのシリアルポート。
ZENworks.ParallelPort	管理対象システムのパラレルポート。
ZENworks.ZENKeyboard	システムのキーボードのプロパティをモデリングする属性。
ZENworks.BIOS	システムのBIOSソフトウェア。
ZENworks.Bus	システムのシステムバス。
ManageWise.User	インベントリ対象ワークステーションにログインしたユーザの詳細。
ManageWise.MSDomainName	Windows NT 4インベントリ対象ワークステーションが接続されているドメインの名前。
ManageWise.NDSName	Novell eDirectoryで、管理されているインベントリ対象ワークステーションが登録されているDN名とツリー。
CIM.VideoBIOSElement:	ビデオドライバ。
CIM.Processor	インベントリ対象ワークステーションのプロセッサ。
ZENworks.Videoadapter	モニタとモニタに接続しているアダプタのプロパティ。
ZENworks.ZENOperatingSystem	オペレーティングシステムの詳細。
ZENworks.InventoryScanner	管理されているインベントリ対象ワークステーションのハードウェアとソフトウェアの詳細をスキャンしたInventory Scannerの詳細。
ZENworks.NetwareClient	インベントリ対象ワークステーションのNetWareクライアントのバージョン。
CIM.Product	管理対象システムにインストールされているソフトウェア。主要属性は、製品名、ベンダ、およびバージョンです。
ZENworks.ZENNetworkAdapter	ネットワークアダプタのプロパティ情報。
ZENworks.NetworkAdapterDriver	ネットワークカードアダプタのドライバ情報。
CIM.IPProtocolEndpoint	インベントリ対象ワークステーションのIPアドレス。
CIM.IPXProtocolEndpoint	インベントリ対象ワークステーションのIPX^TMアドレス。
CIM.LANEndpoint	アクティブなMACアドレス。
ManageWise.DNSName	インベントリ対象ワークステーションのDNS名。
ZENworks.SoundAdapter	インベントリ対象ワークステーションのマルチメディアアダプタの説明。
ZENworks.ZENPOTSModem	モデムデバイスの物理的設定。
CIM.DMA	システムのDMAチャネルの情報。
CIM.CacheMemory	設定済みシステムキャッシュの情報。
CIM.IRQ	システムの割り込みチャネルとそのステータスのリスト。特定の割り込み番号を使用するデバイスにも関連付けられています。
ZENworks.MotherBoard	インベントリ対象ワークステーションのマザーボードの情報。
CIM.PowerSupply	インベントリ対象ワークステーションの電源ユニットの情報。
CIM.Battery	システムバッテリの物理的詳細。
CIM.Card	システムボードにマウントされているアダプタカードの詳細。
CIM.Slot	システムボードで利用可能な拡張スロット。
ZENworks.StoragePhysicalMedia	ハードディスク、フロッピーディスクドライブ、CDドライブなど、インベントリ対象ワークステーション上のストレージデバイスの物理的情報。
ZENworks.LogicalDiskette	フロッピーディスクドライブにマッピングされているドライブ。
ZENworks.PhysicalDiskette	フロッピーディスクドライブをモデリングするためにZENworks.StoragePhysicalMediaから派生。
ZENworks.PhysicalDiskDrive	ハードディスクをモデリングするためにZENworks.StoragePhysicalMediaから派生。
ZENworks.LogicalDiskDrive	ハードディスク上のローカルドライブの情報。
CIM.LocalFileSystem	Windowsサーバにインストールされているローカルファイルシステムの情報。
ZENworks.PhysicalCDROM	CDドライブをモデリングするためにZENworks.StoragePhysicalMediaから派生。
ZENworks.WinOperatingSystem	Windowsオペレーティングシステムの詳細。
ZENworks.ZENDiskDrive	固定またはリムーバブルディスクドライブの詳細。
ZENworks.LogicalCDROM	CDドライブにマッピングされているドライブ。

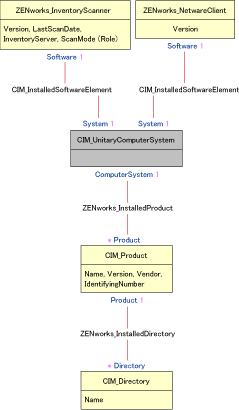

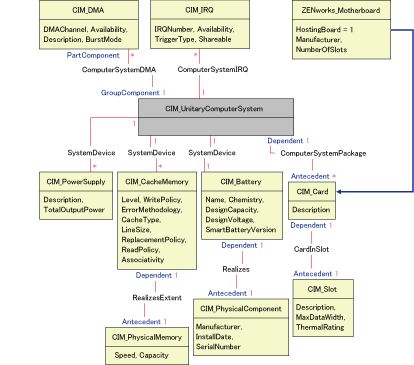

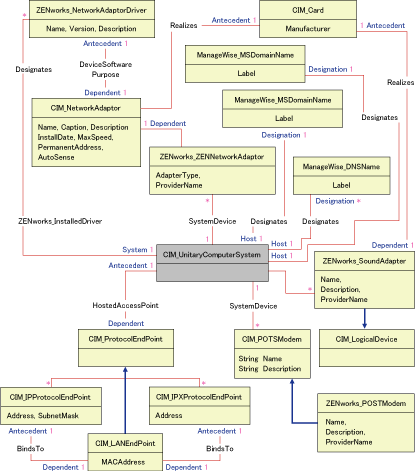

ZENworks for DesktopsのCIMと拡張スキーマのスキーマ図

次のCIMと拡張スキーマのスキーマ図は、ZENworks for Desktopsのインベントリデータベースをモデリングしたものです。

次のスキーマ図で、CIM_UnitaryComputerSystemは管理対象のインベントリシステムを表します。

クラスManageWise.Userには、CIM.UnitaryComputerSystemとの間に、CurrentLoginUserおよびLastLoginUserという2つの関連付けがあります。CurrentLoginUserでは、Userの特定のインスタンスは、インベントリ対象ワークステーションに現在ログインしているユーザを表します。LastLoginUserでは、Userの特定のインスタンスは、インベントリ対象ワークステーションに最後にログインしたユーザを表します。

CIM_UnitaryComputerSystemと拡張スキーマモデルのスキーマ図

CIM_UnitaryComputerSystemのスキーマ図

カスタムインベントリスキーマ

データベース内でカスタムインベントリ属性には次のクォリファイアがあります。

クォリファイア	説明
Name	カスタム属性の名前。
Value	カスタム属性に割り当てられた値。
Type	カスタム属性のデータタイプ。ZENworks for Desktops 4.xでは、カスタム属性は「String」タイプとしてのみ処理されます。
ClassName	カスタム属性が関連付けられるインベントリクラス(テーブル)。
Instance	任意のカスタム属性に割り当てられた値の数。ZENworks for Desktops 4では、カスタム属性に複数の値を割り当てることはできません。
ID	カスタム属性が関連付けられるインベントリオブジェクトのID(id$)。
CID	カスタム属性名の固有ID。

カスタムインベントリ情報は、ZENworks.CustomNameとZenworks.CustomValueの2つのテーブルに保存されます。

ZENworks.CustomNameテーブルには、属性名、ID、タイプ（使用しません）、およびクラス名が含まれています。新しいカスタム属性が保存されると、属性IDは自動的に増加します。

次のテーブルは、ZENworks.CustomNameテーブルの例です。

ID	名前	クラス名
1	Cost	ZENworks.VideoAdapter
2	ProductUnit	CIM.UnitaryComputerSystem

Zenworks.CustomValueテーブルには、オブジェクトインスタンスID、属性値、および関連付けられているカスタム属性名の参照が含まれています。CustomValueテーブルでは、カスタム属性にはインベントリオブジェクトの異なるインスタンスに複数の値を設定できますが、インベントリオブジェクトの同じインスタンスに複数の値を設定することはできません。

次のテーブルは、Zenworks.CustomValueテーブルの例です。

ID	インスタンス	CID	値
28147497671065605	1	1	200.39
28147497671065606	1	1	345
69147497671045662	1	2	BAY-2

前例では、CustomNameテーブルにはCostとProductUnitの2つのカスタム属性があります。CustomValueテーブルには3つの行があります。そのうち2つは、ビデオアダプタのコストを示し、3つめの行はComputerSystemに直接割り当てられたProductUnit属性の値を示しています。

インベントリデータベースの照会例

次の照会例は、ZENworks for Desktopsインベントリデータベースからインベントリ情報を取得するためのものです。

関連付けられているスキーマクラスと属性の詳細については、ZENworks for DesktopsのCIMと拡張スキーマのスキーマ図のスキーマ図を参照してください。

データベースからすべてのインベントリ対象ワークステーションの名前とIDを取得し、これらのワークステーションが登録されているeDirectoryツリーも取得します。次に、この照会を示します。
```
SELECT u.id$,m.label,m.tree FROM managewise.NDSName
m,cim.UnitaryComputerSystem u,managewise.Designates s
where s.Designation=m.id$and s.HOST=u.id$
```
この照会では、ツリー名はコンピュータシステム名の一部です。

データベース内のすべてのインベントリ対象ワークステーションの管理タグ、メーカー、モデル番号を取得します。次に、この照会を示します。

SELECT m.Tag as AssetTag,m.Manufacturer,m.SerialNumber as ModelNumber FROM cim.UnitaryComputerSystem u,zenworks.SystemInfo m,cim.ComputerSystemPackage s WHERE s.Antecedent=m.id$ and s.Dependent=u.id$

'NOVELL_AUS' eDirectoryツリーに登録されているインベントリ対象ワークステーション'SJOHN164_99_139_79'にインストールされているすべてのMicrosoftアプリケーションおよびそのバージョンとIDを取得します。次に、この照会を示します。
```
SELECT m.name,m.version,m.IdentifyingNumber FROM cim.Product m,cim.UnitaryComputerSystem u, zenworks.InstalledProduct s WHERE (s.Product=m.id$ and s.ComputerSystem=u.id$) AND u.name='SJOHN164_99_139_79.Novell_AUS'AND m.Vendor LIKE 'Microsoft%'
```

インベントリ対象ワークステーション'SJOHN164_99_139_79.NOVELL_AUS'のプロセッサ情報を取得します。次に、この照会を示します。

SELECT m.DeviceID,m.Family,m.Stepping,m.OtherFamilyDescription,m.MaxClockSpeed,m.CurrentClockSpeed,m.Role,m.UpgradeMethod FROM cim.Processor m,cim.UnitaryComputerSystem u,cim.ComputerSystemProcessor s WHERE (s.PartComponent=m.id$ and s.GroupComponent=u.id$) AND u.name='SJOHN164_99_139_79.Novell_AUS'

インベントリ対象ワークステーション'SJOHN164_99_139_79.NOVELL_AUS'に使用するUnitaryComputerSystemのIDを取得します。次に、この照会を示します。

SELECT id$ FROM CIM.UnitaryComputerSystem u,ZENworks.InventoryScanner m, CIM.InstalledSoftwareElement s  WHERE u.name='SJOHN164_99_139_79.Novell_AUS'AND m.id$=s.Software AND u.id$=s.System

データベース内のインベントリ対象コンピュータの数を調べます。次に、この照会を示します。

SELECT count(u.*) FROM CIM.UnitaryComputerSystem u,ZENworks.InventoryScanner m, CIM.InstalledSoftwareElement s  WHERE m.id$=s.Software AND u.id$=s.System

照会例5に示されている照会によって、特定のインベントリ対象ワークステーションに使用するUnitaryComputerSystemのIDが判明すると、照会例4を次のように変更できます。
```
SSELECT m.DeviceID,m.Family,m.Stepping,m.OtherFamilyDescription,m.MaxClockSpeed,m.CurrentClockSpeed,m.Role,m.UpgradeMethod FROM cim.Processor m,cim.UnitaryComputerSystem u,cim.ComputerSystemProcessor s u.id$=? and s.PartComponent=m.id$ and s.GroupComponent=u.id$
```
指定されたインベントリ対象ワークステーションのIDを、照会の「u.id」の値「?」と置き換えます。

データベース内のすべてのインベントリ対象ワークステーションのIPアドレス、IPXアドレス、およびMACアドレスを一覧表示します。次に、この照会を示します。

SELECT ip.Address, ipx.Address, mac.MACAddress FROM
cim.IPProtocolEndpoint ip, cim.IPXProtocolEndpoint ipx,
cim.LANEndpoint mac, cim.UnitaryComputerSystem u,
cim.HostedAccessPoint s WHERE (s.Dependent=ip.id$ and
s.Antecedent=u.id$) AND (s.Dependent=ipx.id$ and
s.Antecedent=u.id$) AND (s.Dependent=mac.id$ and
s.Antecedent=u.id$)

同じ照会を次のように変更して、特定のインベントリ対象ワークステーションの情報を取得します。

SELECT ip.Address, ipx.Address, mac.MACAddress FROM
cim.IPProtocolEndpoint ip, cim.IPXProtocolEndpoint ipx,
cim.LANEndpoint mac, cim.UnitaryComputerSystem u,
cim.HostedAccessPoint s WHERE (s.Dependent=ip.id$ and
s.Antecedent=u.id$) AND (s.Dependent=ipx.id$ and
s.Antecedent=u.id$) AND (s.Dependent=mac.id$ and
s.Antecedent=u.id$)AND u.id$=?

照会例5に示されている照会を使用して、指定されたインベントリ対象ワークステーションのIDを取得し、そのIDを照会の「u.id」の値「?」と置き換えます。

指定されたインベントリ対象ワークステーションのハードディスクのドライブの名前とその他のプロパティを取得します。次に、この照会を示します。

SELECT m.id$,n.id$,m.DeviceID,n.FileSystemSize,
n.AvailableSpace,m.VolumeSerialNumber,m.caption as
VolumeLabel, n.FileSystemType FROM
ZENworks.LogicalDiskDrive m,CIM.LocalFileSystem
n,CIM.HostedFileSystem s,CIM.ResidesOnExtent r WHERE
(s.GroupComponent=? and s.PartComponent=n.id$) AND
(r.Antecedent=m.id$and r.Dependent=n.id$)

データベースに保存されているすべてのカスタム属性情報を取得します。次に、この照会を示します。
```
SELECT * FROM Zenworks.CustomInformation
```
クラスCIM.UnitaryComputerSystemに関連付けられているカスタム属性情報をすべて取得します。照会は次のとおりです。
```
SELECT * FROM Zenworks.CustomInformation WHERE extractClass(id) IN  (SELECT id FROM MW_DBA.t$Class WHERE ClassName='CIM.UnitaryComputerSystem')
```
