ルートサーバ

ルートサーバには次のような特徴があります。

• このサーバは、インベントリツリー階層の中で、最上位に配置されるインベントリサーバです。
• インベントリデータベースが接続されています。

  一元化されたデータベースに企業のインベントリ情報を保存するルートサーバを選択します。ルートサーバのインベントリデータベースには、下位にある全インベントリサーバのインベントリ情報が収められます。

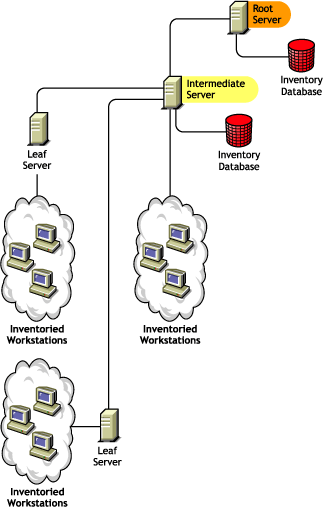

  次の図は、データベースを搭載した中間サーバに接続されているリーフサーバを示しています。中間サーバはルートサーバに接続されています。




Root Server with Inventoried Workstations (インベントリ対象ワークステーションが接続されているルートサーバ)

インベントリ対象ワークステーションが接続されているルートサーバには、次のような特徴があります。

• このサーバは、インベントリツリー階層の中で、最上位に配置されるインベントリサーバです。
• このサーバには、インベントリデータベースとインベントリ対象ワークステーションが接続されています。これらのインベントリ対象ワークステーションはLANで展開することをお勧めします。

一元化したデータベースに企業のインベントリ情報を保存する場合、およびインベントリ対象ワークステーションがルートサーバと同じサイトにある場合には、インベントリ対象ワークステーションが接続されているルートサーバを選択します。インベントリ情報を、ワークステーションからルートサーバに直接送信することができます。インベントリ対象ワークステーションが接続されているルートサーバにあるインベントリデータベースには、下位レベルの全インベントリサーバのインベントリ情報だけでなく、インベントリ対象ワークステーションのインベントリ情報も収められます。

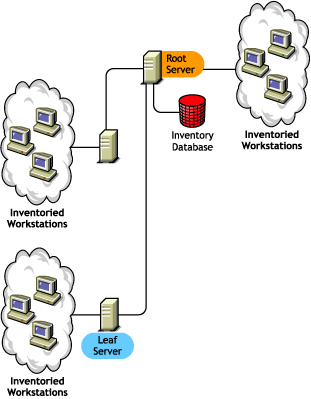

次の図は、インベントリ対象ワークステーションとインベントリデータベースが接続されたルートサーバを示しています。ルートサーバには、リーフサーバも接続されています。

中間サーバ

中間サーバには次のような特徴があります。

• このインベントリサーバは、下位のリーフサーバにとっての中継サーバとして機能します。
• インベントリ情報を次のレベルのインベントリサーバに転送します。
• インベントリ対象ワークステーションやインベントリデータベースは、このサーバに接続できません。
• 企業内に複数の中間サーバが存在する場合があります。

リンクのパラメータが頻繁に変更されるサイトには中間サーバを設置します。中間サーバのディスクにスキャンファイルを保存することで、帯域幅と信頼性の差をカバーします。

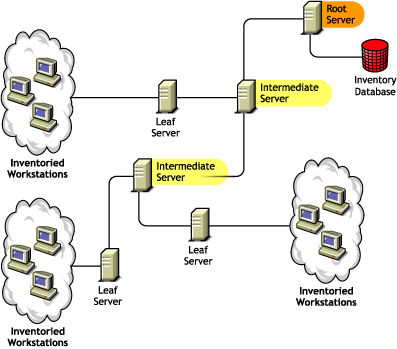

次の図は、ルートサーバに接続されている中間サーバを示しています。2つのリーフサーバがインベントリ情報を中間サーバにロールアップします。この中間サーバは、インベントリ情報をルートサーバに接続された別の中間サーバにロールアップします。

この図では、異なるレベルにリーフサーバと中間サーバが多数あります。中間サーバは、スキャン情報を次のレベルのサーバにアップロードするための中継サーバです。最後の中間サーバは、最上位のルートサーバに接続されています。リーフサーバが地理的に分散している場合は、この構成例が一般的です。すべてのリーフサーバはインベントリ情報を中間サーバに転送します。

リーフサーバがWAN経由で中間サーバに接続される場合もあります。

データベースが接続されている中間サーバ

データベースが接続されている中間サーバには次のような特徴があります。

• このインベントリサーバは、下位のリーフサーバにとっての中継サーバとして機能します。
• インベントリ情報を次のレベルのインベントリサーバに転送します。
• インベントリデータベースが接続されています。
• 企業内に、データベースが設定された中間サーバが複数存在する場合があります。

インベントリレポートを生成して中間サイトを管理するには、データベースが接続された中間サーバを選択します。このインベントリサーバにロールアップされたインベントリ情報は、ローカルのインベントリデータベースに保存され、さらに次のレベルのインベントリサーバにロールアップされます。

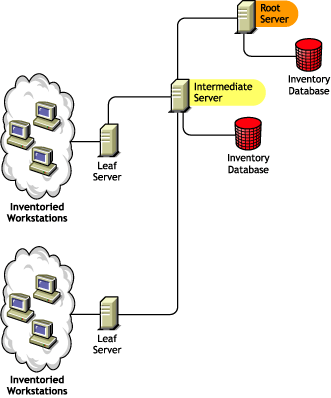

次の図は、2つのリーフサーバが接続されている中間サーバを示しています。すべてのリーフサーバの統合されたインベントリ情報は、中間サーバレベルに配置されています。

Intermediate Server with Inventoried Workstations (インベントリ対象ワークステーションが接続されている中間サーバ)

インベントリ対象ワークステーションが接続されている中間サーバには次のような特徴があります。

• 下位のリーフサーバにとっての中間サーバとして機能します。
• インベントリ情報を次のレベルのインベントリサーバに転送します。
• インベントリ対象ワークステーションが接続されています。
• インベントリデータベースは接続されていません。
• インベントリ対象ワークステーションが接続された中間サーバは、1台または複数台を企業内に設置できます。

中間サーバと、その中間サーバが含まれるサイトにインベントリ対象ワークステーションを置き、そのインベントリ情報をルートサーバに保存したい場合には、インベントリ対象ワークステーションに接続された中間サーバを選択します。

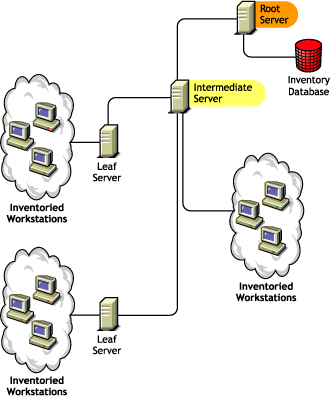

次の図は、2つのリーフサーバが接続されている中間サーバを示しています。この中間サーバには、インベントリ対象ワークステーションも接続されています。

Intermediate Server with Database and Inventoried Workstations (データベースとインベントリ対象ワークステーションが接続されている中間サーバ)

データベースとインベントリ対象ワークステーションが接続されている中間サーバには次のような特徴があります。

• このインベントリサーバは、下位のリーフサーバにとっての中継サーバとして機能します。
• インベントリ情報を次のレベルのインベントリサーバに転送します。
• インベントリ対象ワークステーションが接続されています。
• このサーバには、インベントリデータベースが接続されています。
• データベースおよびインベントリ対象ワークステーションが接続された中間サーバは、1台または複数台を企業内に設置できます。

データベースが接続されている中間サーバおよびIntermediate Server with Inventoried Workstations (インベントリ対象ワークステーションが接続されている中間サーバ)の機能をサイトで利用したい場合は、データベースとインベントリ対象ワークステーションが接続されている中間サーバを選択します。

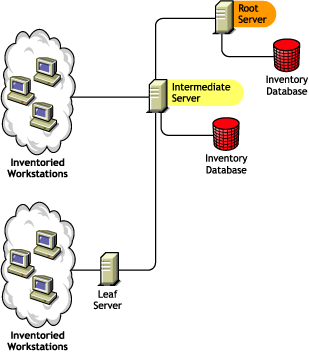

次の図は、2つのリーフサーバが接続されている中間サーバを示しています。中間サーバには、インベントリ対象ワークステーションが接続されています。すべてのリーフサーバのデータをまとめたインベントリデータベースと、中間サーバに直接接続されたインベントリ対象ワークステーションは、中間サーバレベルで利用できます。

リーフサーバ

リーフサーバには次のような特徴があります。

• インベントリツリー階層内で最下位に配置されるインベントリサーバです。
• インベントリ対象ワークステーションが接続されています。
• インベントリ情報を次のレベルのインベントリサーバに転送します。
• シンプルなリーフサーバには、インベントリデータベースが接続されていません。リーフサーバには少数のインベントリ対象ワークステーションのみが接続されるため、インベントリデータベースは必要ではありません。

  インベントリ対象ワークステーションがリモートサイトにあり、そのインベントリ対象ワークステーションのインベントリ情報を一元化したデータベースに保存したい場合には、リーフサーバを選択します。

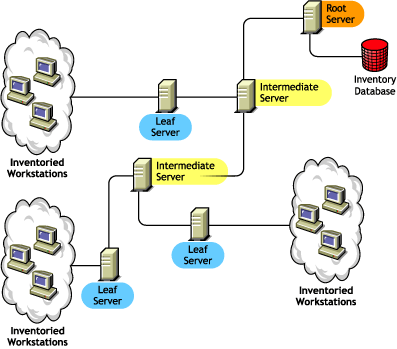

  次の図は、中間サーバに接続されている多数のリーフサーバを示しています。中間サーバはルートサーバに接続されています。すべてのリーフサーバの統合されたインベントリデータベースは、ルートサーバレベルに配置されています。

データベースが接続されているリーフサーバ

データベースが接続されているリーフサーバには次のような特徴があります。

• インベントリツリー階層内で最下位に配置されるインベントリサーバです。
• インベントリ対象ワークステーションが接続されています。
• インベントリ情報を次のレベルのインベントリサーバに転送します。
• このサーバには、インベントリデータベースが接続されています。サーバにデータベースが接続されているリーフサーバとしての役割を割り当てて、サイト内にあるインベントリ対象ワークステーションのインベントリ情報を管理できます。

リーフサーバの機能が必要な場合や、インベントリレポートを生成してサイトを管理する場合には、データベースが接続されているリーフサーバを選択します。

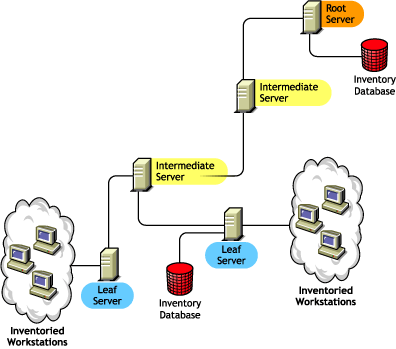

次の図は、2つのリーフサーバが接続されている中間サーバを示しています。1つのリーフサーバにインベントリデータベースが接続されています。このデータベースには、このリーフサーバに接続されているすべてのインベントリ対象ワークステーションからまとめられたインベントリ情報が保存されます。

スタンドアロンサーバ

スタンドアロンサーバには次のような特徴があります。

• このインベントリサーバには、インベントリ対象ワークステーションが接続されています。
• このサーバには、インベントリデータベースが接続されています。
• スキャン情報のロールアップは実行されず、中間サーバとルートサーバに接続する必要もありません。

ネットワークが1つのサイトで構成されているときに、そのサイトを管理する場合には、スタンドアロンサーバを使用します。

次の図は、スタンドアロンサーバを示しています。

インベントリサーバの役割の早見表
