ZENworks 6.5 Server Managementのインベントリデータベーススキーマ
次の節では、データベーススキーマクラスおよびZENworks 6.5 Server Managementで使用するためのCIMスキーマの拡張と関連付けについて説明します。これらの拡張では、そのスキーマ名としてZENworksまたはManageWiseを使用します。ZENworks.classnameはZENworksスキーマの拡張クラスを示し、ManageWise.classnameはManageWiseスキーマの拡張クラスを示します。
次の節は、ZENworks 6.5 Server Managementデータベーススキーマの理解に役立ちます。
- ZENworks 6.5 Server ManagementでのCIMスキーマ実装のケーススタディ
- スキーマ図の凡例
- ZENworks 6.5 Server ManagementのCIMと拡張スキーマのスキーマ図
- ソフトウェアインベントリのスキーマ
- インベントリデータベースの照会例
ZENworks 6.5 Server ManagementでのCIMスキーマ実装のケーススタディ
次の構成は、特定の割り込み番号を持つ2つのパラレルポートを備えたインベントリ対象サーバを示しています。

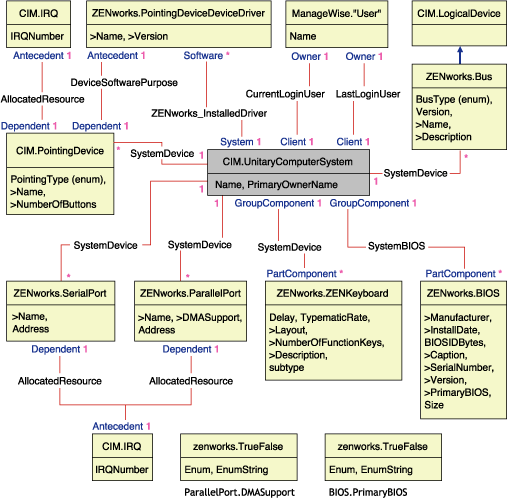

次のスキーマ図で、CIM.UnitaryComputerSystemは管理対象のインベントリシステムを表します。
この図では、クラスCIM.PointingDeviceは、CIM.UnitaryComputerSystemを参照するSystemDevice.GroupComponentとCIM.PointingDeviceを参照するSystemDevice.PartComponentの関連付けCIM.SystemDeviceによって、CIM.UnitaryComputerSystemに関連付けられています。この2つのクラスの関係は1対多です。つまり、コンピュータシステムには複数のポインティングデバイスを接続できます。
クラスCIM.IRQは、関連付けCIM.AllocatedResourceによってCIM.PointingDeviceに関連付けられています。DependentはCIM.PointingDeviceを参照し、AntecedentはCIM.IRQを参照します。
クラスZENworks.ZENKeyboardは、CIM.UnitaryComputerSystemを参照するSystemDevice.GroupComponentとZENworks.ZENKeyboardを参照するSystemDevice.PartComponentの関連付けCIM.SystemDeviceによって、CIM.UnitaryComputerSystemに関連付けられています。この2つのクラスの関係は1対1です。つまり、コンピュータシステムにはキーボードを1台だけ接続できます。
クラスZENworks.BIOSは、CIM.UnitaryComputerSystemを参照するSystemDevice.GroupComponentとZENworks.BIOSを参照するSystemBIOS.PartComponentの関連付けCIM.SystemBIOSによって、CIM.UnitaryComputerSystemに関連付けられています。この2つのクラスの関係は1対1です。つまり、コンピュータシステムはBIOSを1つだけ持つことができます。
クラスCIM.ZENworks.ParallelPortは、CIM.UnitaryComputerSystemを参照するSystemDevice.GroupComponentとCIM.ZENworks.ParallelPortを参照するSystemDevice.PartComponentの関連付けCIM.SystemDeviceによって、CIM.UnitaryComputerSystemに関連付けられています。この2つのクラスの関係は1対多です。つまり、コンピュータシステムは複数のパラレルポートを持つことができます。
クラスZENworks.BUSは、CIM.UnitaryComputerSystemを参照するSystemDevice.GroupComponentとZENworks.BUSを参照するSystemDevice.PartComponentの関連付けCIM.SystemDeviceによって、CIM.UnitaryComputerSystemに関連付けられています。この2つのクラスの関係は1対多です。つまり、コンピュータシステムはバスを複数持つことができます。
クラスManageWise.Userは、CurrentLoginUserとLastLoginUserによってCIM.UnitaryComputerSystemに関連付けられています。CurrentLoginUserでは、Userの特定のインスタンスは、インベントリ対象サーバに現在ログインしているユーザを表します。LastLoginUserでは、Userの特定のインスタンスは、インベントリ対象サーバに最後にログインしたユーザを表します。
クラスCIM.IRQは、関連付けCIM.AllocatedResourceによってCIM.ParallelPortに関連付けられています。DependentはCIM.ParallelPortを参照し、AntecedentはCIM.IRQを参照します。
スキーマ図は次の内容を示しています。
- コンピュータシステムが管理するすべてのコンポーネントは、UnitaryComputerSystemクラスからの関連付けとして示されています。2つのクラス間の参照のタイプ(1..n, 1..1)が示されています。
- スキーマ名がない関連付けは、CIMスキーマと仮定されています。
CIM.SystemDeviceの関連付けのインスタンスを3つ使用するCIM.UnitaryComputerSystemの1つのインスタンスには、ZENworks.ParallelPortのインスタンスが3つ関連付けられています。CIM.SystemDevice.GroupComponentはUnitaryComputerSystemを参照し、CIM.SystemDevice.PartComponentはParallelPortを参照します。
これは、1対nオブジェクト参照関係と呼ばれ、図では「1..*」として示されています。同様に、ParallelPortのすべてのインスタンスには、ポートのirqを指定するCIM.IRQに対応するインスタンスがあります。これは1対1の関係で、図では1..1として示されています。
その他のクラスもすべて同様の表記に従います。
その他のクラスのスキーマ図については、ZENworks 6.5 Server ManagementのCIMと拡張スキーマのスキーマ図を参照してください。
スキーマ図の凡例
スキーマ図を読むための凡例は次のとおりです。
- クラス名は四角で囲まれ、見出しにクラス名、その中に属性名が示されます。
- 赤い線は、関連付けクラスを使用する2つのクラスを結合します。
- 青い線は、クラス継承階層を示します。矢印が示すクラスは継承元のクラスです。矢印が始まるクラスは継承クラスです。
- 関連付けクラス名は、2つのクラスを結合する線内に示されます。
- 関連付けクラスの参照は、関連付けられたクラスの上下どちらかに示されます。
CIMスキーマについての詳細は、DMTFのWebサイトにあるCIM 2.2スキーマの仕様を参照してください。
ZENworks 6.5 Server ManagementのCIMと拡張スキーマのスキーマ図

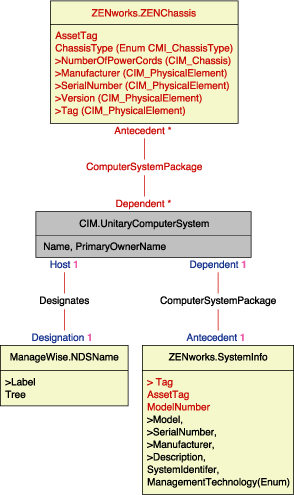

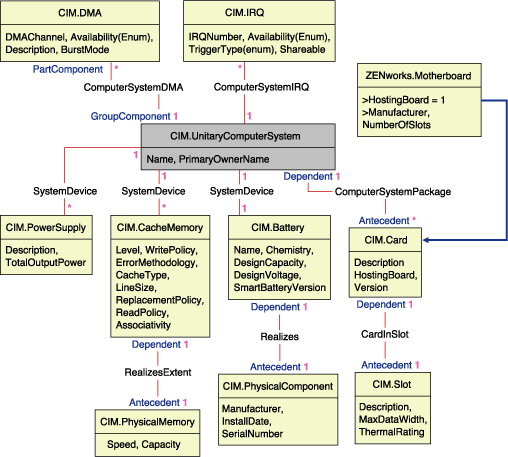

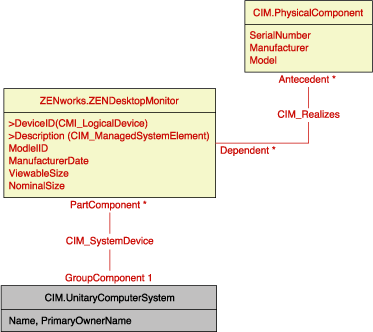

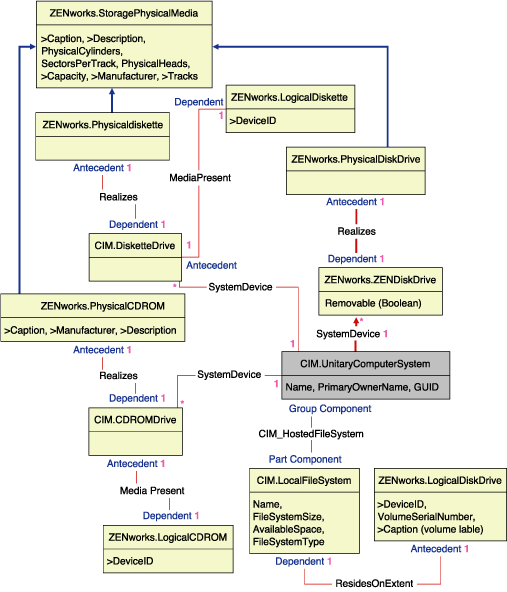

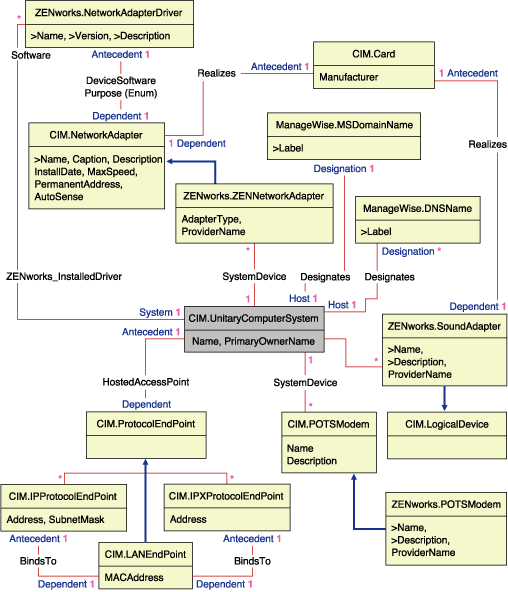

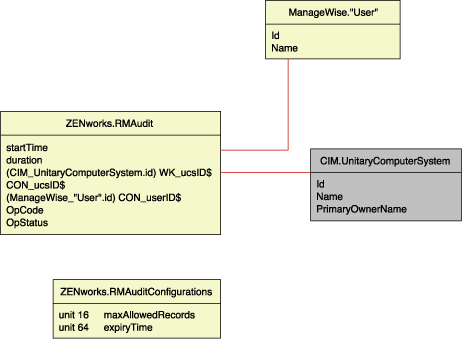

次のCIMと拡張スキーマのスキーマ図は、ZENworks 6.5 Server Managementのインベントリデータベースをモデリングしたものです。
ソフトウェアインベントリのスキーマ
次のソフトウェアスキーマ図は、ZENworks 6.5 Server Managementのインベントリデータベースをモデリングしたものです。次のスキーマ図で、CIM.UnitaryComputerSystemは管理対象のインベントリシステムを表します。
テーブルに関する詳細については、ZENworks 6.5 Server ManagementのInventory属性を参照してください。

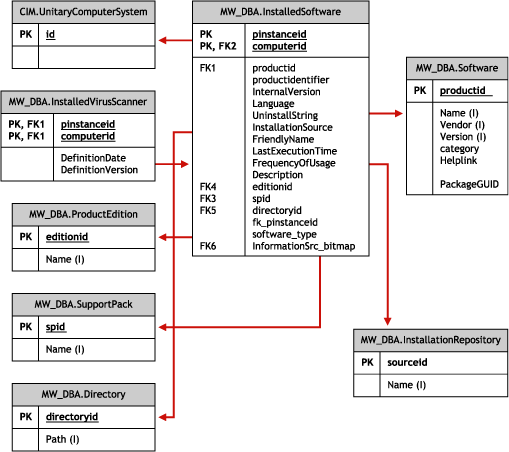

この図では、クラスMW_DBA.Softwareは、CIM.UnitaryComputerSystemを参照するMW_DBA.InstalledSoftware.ComputerSystemとMW_DBA.Softwareを参照するMW_DBA.InstalledSoftware.ProductIDの関連付けMW_DBA.InstalledSoftwareによって、CIM.UnitaryComputerSystemに関連付けられています。この2つのクラスの関係は1対多です。つまり、コンピュータシステムは複数のソフトウェア情報を持つことができます。
関連付けMW_DBA.InstalledSoftwareには、テーブルProductEdition、SupportPack、Directory、およびInstallation Repositoryに対する外部キーリファレンスがあります。
MW_DBA.InstalledVirusScannerは、ウィルス定義の日付やバージョンなどのウィルス固有の情報と共にソフトウェア情報をMW_DBA.InstalledSoftwareから継承します。

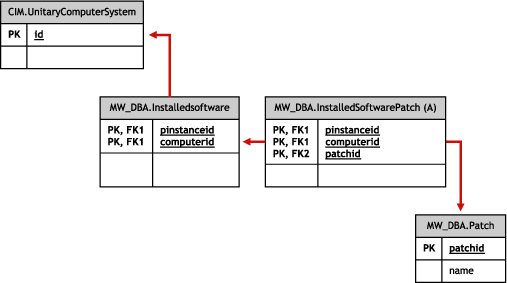

この図では、クラスMW_DBA.Patchは、MW_DBA.InstalledSoftwareを参照するMW_DBA.InstalledSoftwarePatch.pinstanceIDとMW_DBA.Patchを参照するMW_DBA.InstalledSoftwarePatch.PatchIDの関連付けMW_DBA.InstalledSoftwarePatchによって、MW_DBA.InstalledSoftwareに関連付けられています。この2つのクラスの関係は1対多です。つまり、ソフトウェアはパッチ情報を持たないか、1つ以上のパッチ情報を持つことができます。

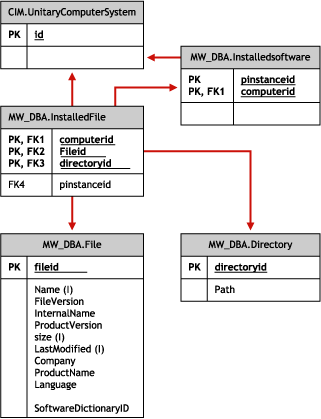

この図では、クラスMW_DBA.Fileは、MW_DBA.InstalledSoftwareを参照するMW_DBA.InstalledFile.pinstanceIDとMW_DBA.Fileを参照するMW_DBA.InstalledFile.fileIDの関連付けMW_DBA.InstalledFileによって、MW_DBA.InstalledSoftwareに関連付けられています。この2つのクラスの関係は1対多です。つまり、ソフトウェアはパッチ情報を持たないか、1つ以上のパッチ情報を持つことができます。
この図では、クラスMW_DBA.Directoryは、MW_DBA.InstalledSoftwareを参照するMW_DBA.InstalledFile.pinstanceIDとMW_DBA.Directoryを参照するMW_DBA.InstalledFile.DirectoryIDの関連付けMW_DBA.InstalledFileによって、MW_DBA.InstalledSoftwareに関連付けられています。

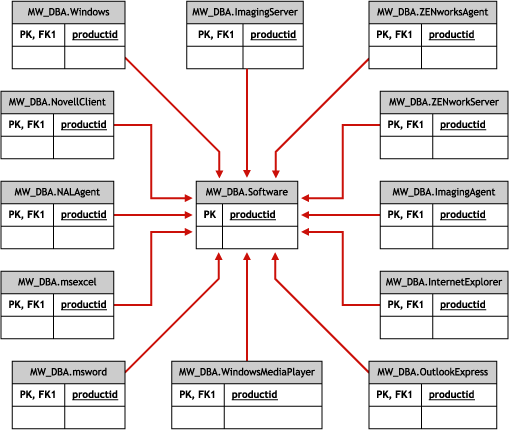

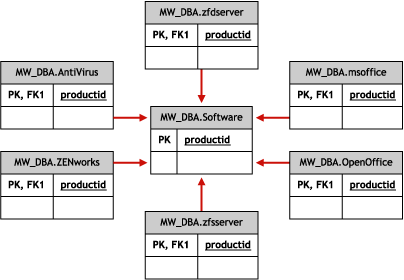

この図では、MW_DBA.MSofficeはMW_DBA.SOftwareからソフトウェア情報を継承します。このサブクラスは、MS office情報を直接取得します。

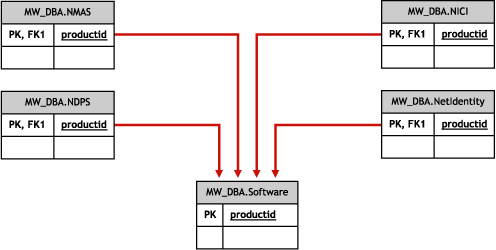

これは次の各クラスにも当てはまります。
この図では、MW_DBA.DiskUsageにはCIM.UnitaryComputerSystem.IDに対するcomputerID列外部キー参照が含まれます。MW_DBA.DiskUsageテーブルには、ディスク使用の合計とファイル拡張子名が含まれます。
インベントリデータベースの照会例
次の照会例は、ZENworks 6.5 Server Managementインベントリデータベースからインベントリ情報を取得するためのものです。
関連付けられているスキーマクラスと属性の詳細については、ZENworks 6.5 Server ManagementのCIMと拡張スキーマのスキーマ図のスキーマ図を参照してください。
- データベースからすべてのインベントリ対象サーバの名前とIDを取得し、これらのサーバが登録されているeDirectoryツリーも取得します。次に、この照会を示します。
SELECT
u.id$, u.name, m.tree
FROM
ManageWise.NDSName m,
CIM.UnitaryComputerSystem u,
ManageWise.Designates s
WHERE
s.Designation=m.id$ AND s.Host=u.id$;
この照会では、ツリー名はコンピュータシステム名の一部です。
- データベース内のすべてのインベントリ対象サーバの備品タグ、メーカー、およびモデル番号を取得します。次に、この照会を示します。
SELECT
m.AssetTag,
m.Manufacturer,
m.ModelNumber,
m.SerialNumber
FROM
CIM.UnitaryComputerSystem u,
CIM.ComputerSystemPackage s,
ZENworks.SystemInfo m
WHERE
s.Antecedent=m.id$ AND s.Dependent=u.id$;
- 'NOVELL_AUS' eDirectoryツリーに登録されているインベントリ対象サーバ'SJOHN164_99_139_79'にインストールされているすべてのMicrosoftアプリケーションおよびそのバージョンとIDを取得します。次に、この照会を示します。
SELECT
m.Name,
m.Version,
im.ProductIdentifier
FROM
CIM.UnitaryComputerSystem u,
MW_DBA.InstalledSoftware im,
MW_DBA.Software m
WHERE
u.Name='SJOHN164_99_139_79.Novell_AUS' AND
(im.computerid=u.id$ and im.productid=m.productid)
AND m.Vendor LIKE 'Microsoft%';
- インベントリ対象サーバ'SJOHN164_99_139_79.NOVELL_AUS'のプロセッサ情報を取得します。次に、この照会を示します。
SELECT
procr.DeviceID,
role.EnumString,
family.EnumString,
procr.OtherFamilyDescription,
upg.EnumString,
procr.MaxClockSpeed,
procr.CurrentClockSpeed,
procr.Stepping
FROM
CIM.UnitaryComputerSystem ucs,
CIM.ComputerSystemProcessor csp,
CIM.Processor procr,
CIM.Role_en_US role,
CIM.Family_en_US family,
CIM.UpgradeMethod_en_US upg
WHERE
ucs.name='SJOHN164_99_139_79.Novell_AUS' AND
csp.PartComponent=procr.id$ AND
(
(
( procr.Role IS NOT NULL AND procr.Role=role.Enum ) OR
( procr.Role IS NULL AND role.Enum=1000 )
)
AND:
procr.Family=family.Enum
AND:
(
( procr.UpgradeMethod IS NOT NULL AND procr.UpgradeMethod=upg.Enum ) OR
( procr.UpgradeMethod IS NULL AND upg.Enum=1000 )
)
);
- インベントリ対象サーバ'SJOHN164_99_139_79.NOVELL_AUS'に使用するUnitaryComputerSystemのIDを取得します。次に、この照会を示します。
SELECT
id$,
FROM
CIM.UnitaryComputerSystem
WHERE
Name='SJOHN164_99_139_79.Novell_AUS';

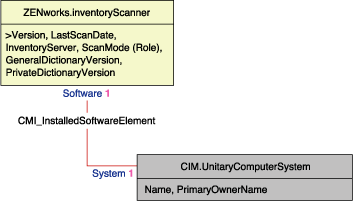

- データベース内のインベントリ対象サーバの数を検索します。次に、この照会を示します。
SELECT
count(u.id$)
FROM
CIM.UnitaryComputerSystem u,
CIM.InstalledSoftwareElement s,
ZENworks.InventoryScanner m
WHERE
m.id$=s.Software AND u.id$=s.System;
- 照会例5に示されている照会によって、特定のインベントリ対象サーバに使用するUnitaryComputerSystemのIDが判明すると、照会例4を次のように変更できます。
SELECT
procr.DeviceID,
role.EnumString,
family.EnumString,
procr.OtherFamilyDescription,
upg.EnumString,
procr.MaxClockSpeed,
procr.CurrentClockSpeed,
procr.Stepping
FROM
CIM.UnitaryComputerSystem ucs,
CIM.ComputerSystemProcessor csp,
CIM.Processor procr,
CIM.Role_en_US role,
CIM.Family_en_US family,
CIM.UpgradeMethod_en_US upg
WHERE
ucs.id$ = ?AND
csp.PartComponent=procr.id$ AND
(
(
( procr.Role IS NOT NULL AND procr.Role=role.Enum ) OR
( procr.Role IS NULL AND role.Enum=1000 )
)
AND:
procr.Family=family.Enum
AND:
(
( procr.UpgradeMethod IS NOT NULL AND procr.UpgradeMethod=upg.Enum ) OR
( procr.UpgradeMethod IS NULL AND upg.Enum=1000 )
)
);
指定されたインベントリ対象サーバのIDを、照会の「ucs.id$」の値「?」と置き換えます。
- データベース内のすべてのサーバのIPアドレス、IPXアドレス、およびMACアドレスを一覧表示します。次に、この照会を示します。
SELECT
u.name,
ip.Address,
ipx.Address,
mac.MACAddress
FROM
CIM.UnitaryComputerSystem u,
CIM.HostedAccessPoint s1,
CIM.IPProtocolEndpoint ip,
CIM.HostedAccessPoint s2,
CIM.IPXProtocolEndpoint ipx,
CIM.HostedAccessPoint s3,
CIM.LANEndpoint mac
WHERE
(s1.Dependent=ip.id$ and s1.Antecedent=u.id$) AND
(s2.Dependent=ipx.id$ and s2.Antecedent=u.id$) AND
(s3.Dependent=mac.id$ and s3.Antecedent=u.id$);
- 指定されたインベントリ対象サーバのハードディスクのドライブの名前とその他のプロパティを取得します。次に、この照会を示します。
SELECT
n.Name,
m.DeviceID,
n.FileSystemSize,
n.AvailableSpace,
n.FileSystemType,
m.VolumeSerialNumber,
m.caption as VolumeLabel
FROM
CIM.HostedFileSystem s,
CIM.LocalFileSystem n,
CIM.ResidesOnExtent r,
ZENworks.LogicalDiskDrive m
WHERE
(s.GroupComponent=? and s.PartComponent=n.id$) AND
(r.Dependent=n.id$ and r.Antecedent=m.id$);
- データベースに保存されているすべてのカスタム属性情報を取得します。次に、この照会を示します。
SELECT * FROM ZENworks.CustomInformation;
- クラスCIM.UnitaryComputerSystemに関連付けられているすべてのカスタム属性情報を取得します。次に、この照会を示します。
SELECT
*
FROM
ZENworks.CustomInformation
WHERE
extractClass(id) IN
(SELECT id FROM MW_DBA.t$Class WHERE
ClassName='CIM.UnitaryComputerSystem') - 企業内のすべてのMicrosoft Officeインストールを取得します。次に、この照会を示します。
SELECT
u.name,
m.FriendlyName,
im.InternalVersion,
im.ProductIdentifier
FROM
CIM.UnitaryComputerSystem u,
MW_DBA.InstalledSoftware im,
MW_DBA.Software m,
MW_DBA.MSOffice mso
WHERE
mso.id$=m.productid AND
m.productid=im.productid AND
im.computerid=u.id$;
- 企業内のすべてのInternet Explorerインストールを取得します。次に、この照会を示します。
SELECT
u.Name,
m.Name,
m.Version,
im.InternalVersion,
im.ProductIdentifier
FROM
CIM.UnitaryComputerSystem u,
MW_DBA.InstalledSoftware im,
MW_DBA.Software m,
MW_DBA.InternetExplorer ie
WHERE
ie.id$=m.productid AND
m.productid=im.productid AND
im.computerid=u.id$;
注: 照会12および13では、コンポーネントに関連するテーブル以外は、ほとんど同じ構文に従います。類似するアプローチを、 Windows Media Player、Outlook Express、Microsoft Word、Microsoft Excelなどのコンポーネントにも使用できます。これらのテーブルはすべてスキーマで利用できます。
- 企業内のすべてのアンチウィルス製品インストールを取得します。次に、この照会を示します。
SELECT
u.Name,
m.Name,
m.Version,
im.InternalVersion,
ivs.DefinitionVersion,
ivs.DefinitionDate
FROM
CIM.UnitaryComputerSystem u,
MW_DBA.InstalledSoftware im,
MW_DBA.Software m,
MW_DBA.InstalledVirusScanner ivs
WHERE
ivs.pinstanceid=im.pinstanceid AND
m.productid=im.productid AND
im.computerid=u.id$;
- インベントリ対象サーバ'SJOHN164_99_139_79.NOVELL_AUS'にインストールされているすべてのアプリケーション、およびアプリケーションに関連付けられているファイルのすべての詳細を取得します。次に、この照会を示します。
SELECT
u.Name,
m.Name,
m.Version,
m.Category,
zfile.company,
zfile.productname,
zfile.productversion,
zfile.name,
dir.path,
zfile.fileversion,
zfile."size",
zfile.lastmodified,
zfile.internalname,
zfile.softwaredictionaryid
FROM
CIM.UnitaryComputerSystem u,
MW_DBA.InstalledSoftware iso,
MW_DBA.Software m,
MW_DBA.InstalledFile ifile,
MW_DBA."file" zfile,
MW_DBA.Directory dir
WHERE
u.Name='SJOHN164_99_139_79.Novell_AUS' AND
iso.computerid=u.id$ AND
iso.productid=m.productid AND
iso.pinstanceid=ifile.pinstanceid AND
ifile.directoryid=dir.id AND
ifile.fileid=zfile.id;
- 有効なソフトウェアに関連付けられていないインベントリ対象サーバ'SJOHN164_99_139_79.NOVELL_AUS'上に存在するすべてのファイルを取得します。次に、この照会を示します。
SELECT
u.Name,
zfile.name,
dir.path,
zfile.fileversion,
zfile."size",
zfile.lastmodified,
zfile.internalname,
zfile.productversion,
zfile.company,
zfile.productname
FROM
CIM.UnitaryComputerSystem u,
MW_DBA.InstalledFile ifile,
MW_DBA."file" zfile,
MW_DBA.Directory dir
WHERE
u.Name='SJOHN164_99_139_79.Novell_AUS' AND
u.id$=ifile.computerid AND
ifile.fileid=zfile.id AND
ifile.directoryid=dir.id AND
ifile.pinstanceid is null;
- 企業内の各インベントリコンピュータ上で、既知の拡張子を持つファイルによるディスク使用状況の詳細を取得します。次に、この照会を示します。
SELECT
u.Name,
du.Name,
du.TotalDiskUsage
FROM
CIM.UnitaryComputerSystem u,
MW_DBA.DiskUsage du
WHERE
u.id$=du.Computerid AND
du.Name is not null;
