Table Viewコンポーネントの作成

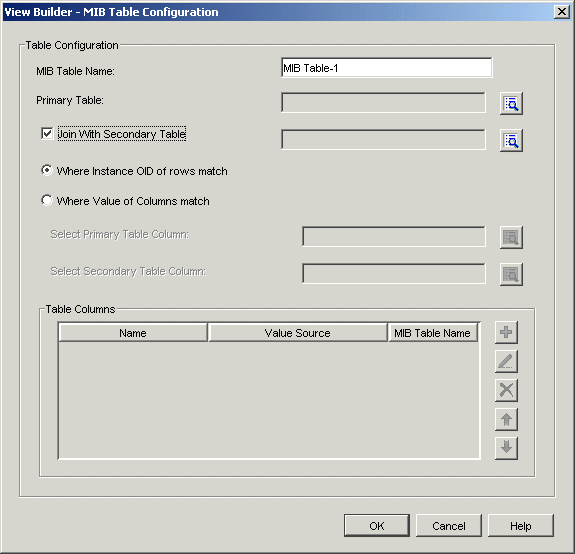

1. ［View Builder - Basic Configuration］ダイアログボックスで、［Add］>［Table View］の順にクリックします。




2. MIBテーブル名を指定します。

3. をクリックして、プライマリテーブルにするMIBテーブルを選択します。ステップ 7に進みます。

4. プライマリテーブルとセカンダリテーブルを結合します。

5. プライマリテーブルとセカンダリテーブルを結合する場合は、［Join With Secondary Table］チェックボックスをオンにします。をクリックして、セカンダリテーブルを選択します。

6. プライマリテーブルとセカンダリテーブルを結合する条件を設定します。

   ［Where Instance OID of Rows Match］: 一致するインスタンスのOIDに基づいてプライマリテーブルとセカンダリテーブルを結合します。

   通常、標準テーブルの拡張テーブルが作成されます。拡張テーブルには明示的なインデックスがなく、標準テーブルのインデックスを使用します。たとえば、テーブルhrSWRunTable(1.3.6.1.2.1.25.4.2)とhrSWRunPerfTable (1.3.6.1.2.1.25.5.1)を結合できます。

   ［Where Values of Columns Match］: 一致する列のOIDに基づいてプライマリテーブルとセカンダリテーブルを結合します。この条件を満たすには、プライマリテーブルの列とセカンダリテーブルの列を選択する必要があります。をクリックして、プライマリテーブルの列とセカンダリテーブルの列を選択します。

   たとえば、プライマリテーブルのifIndex:1.3.6.1.2.1.2.2.1.1とセカンダリテーブルのipAdEntIfIndex 1.3.6.1.2.1.4.20.1.2が一致する列である場合、ifTable(1.3.6.1.2.1.2.2)とipAddrTable(1.3.6.1.2.1.4.20)を結合できます。

7. ［Table Columns］で次のいずれかの操作を行います。

   • ［Add］: テーブルの列を追加するには、をクリックします。

   • ［Edit］: テーブルの列を変更するには、をクリックします。

   • ［Delete］: テーブルの列を削除するには、をクリックします。

   • ［Arrange Order］: 表示の順序を変更するには、またはを使用します。

8. ［OK］をクリックします。

作成したテーブルビューコンポーネントが、［Basic Configuration View］ダイアログボックスに表示されます。
