D.4 Executando o ZENworks Third-Party Imaging no modo de manutenção

O utilitário de Criação de Imagens de Terceiros do Novell ZENworks, disponível nos dispositivos gerenciados, permite obter uma imagem e restaurá-la no dispositivo local ou no servidor. O utilitário usa o Formato de Criação de Imagens do Windows (WIM) ou o Formato de Criação de Imagens do Ghost. O utilitário também permite adicionar e modificar as partições do disco do dispositivo.

A imagem obtida com o ImageX e restaurada por meio do bundle WIM não terá informações sobre as partições. Conseqüentemente, ela cria apenas uma única partição no disco rígido de destino. Para evitar esse problema, obtenha a imagem usando o ZENworks Control Center ou o utilitário de Criação de Imagens de Terceiros do ZENworks no modo de manutenção.

Consulte as seções a seguir para obter informações detalhadas sobre as operações que podem ser realizadas por meio do utilitário de Criação de Imagens de Terceiros do Novell ZENworks:

D.4.1 Iniciando o utilitário de Criação de Imagens de Terceiros do Novell ZENworks

Para iniciar o utilitário de Criação de Imagens de Terceiros do Novell ZENworks:

  1. Reinicie o dispositivo gerenciado para o modo PXE.

  2. No menu PXE, selecione o modo WinPE Maintenance (Manutenção WinPE).

    A distro WinPE é carregada e o utilitário de Criação de Imagens de Terceiros do Novell ZENworks, iniciado.

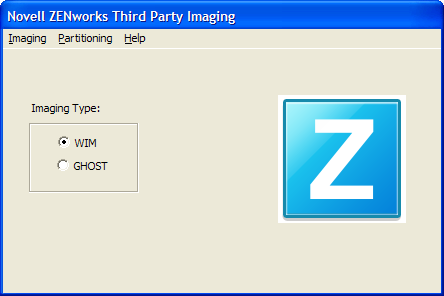

    Criação de Imagens de Terceiros do Novell ZENworks

D.4.2 Criando a imagem de um dispositivo e armazenando-a localmente

O utilitário de Criação de Imagens de Terceiros do Novell ZENworks permite obter a imagem de um dispositivo existente e armazená-la localmente. É possível usá-la para criar uma imagem de um dispositivo semelhante ou para criar uma nova imagem do mesmo dispositivo.

Para criar a imagem de um dispositivo existente e armazená-la localmente:

  1. Clique no menu Imaging > Take Imaging (Criar Imagem) > Local.

    A janela Criar Imagem é exibida.

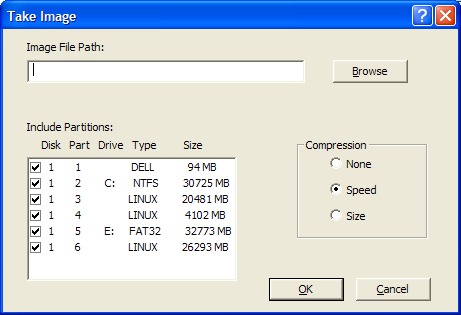

    Janela Criar Imagem
  2. No campo Caminho do Arquivo de Imagem, especifique ou clique em Procurar para procurar e selecionar o caminho em que você deseja armazenar os arquivos no Formato de Criação de Imagens do Windows (.wim) ou no formato de criação de imagens do Ghost (.gho).

  3. No campo Incluir Partições, selecione a partição do disco cuja imagem você deseja obter. Não selecione a unidade em que deseja gravar o arquivo .wim ou .gho.

    Por padrão, o campo Incluir Partições exibe todas as partições do dispositivo em que o utilitário ZENworks Third-Party Imaging é iniciado. Além disso, as unidades são exibidas para as partições do Windows.

    NOTA:As unidades exibidas podem não corresponder às unidades originais do dispositivo. Você precisa selecionar manualmente a unidade correta.

  4. Selecione uma destas opções de compactação:

    • Nenhum: Nenhuma compactação é aplicada.

    • Velocidade: Otimiza a compactação para reduzir o tempo de criação da imagem. Use essa opção se a velocidade da CPU não for satisfatória. Por default, essa opção está assinalada.

    • Tamanho: Otimiza a compactação para diminuir o tamanho do arquivo de imagem, poupando espaço em disco. Isso pode aumentar consideravelmente o tempo de criação da imagem.

  5. Clique em OK.

Se as imagens forem obtidas no formato do Ghost, o ZENworks 10 Configuration Management criará um arquivo XML adicional com nome semelhante a nome_da_imagem-ghost.xml no mesmo local do arquivo de imagem. Você não deve editar o arquivo xml. Se você estiver obtendo uma imagem de um dispositivo que possui vários discos, um arquivo de imagem será criado para cada disco e apenas um arquivo XML será criado por imagem.

Se você quiser mover uma imagem do Ghost para outro local, deverá mover todos os arquivos de imagem e o arquivo XML específico da imagem.

D.4.3 Criando a imagem de um dispositivo e armazenando-a em um repositório remoto

O utilitário de Criação de Imagens de Terceiros do Novell ZENworks permite criar a imagem de um dispositivo existente e armazená-la em um repositório remoto de imagens em um caminho de rede compartilhado. É possível usá-la para criar uma imagem de um dispositivo semelhante ou para criar uma nova imagem do mesmo dispositivo.

Para criar a imagem de um dispositivo e armazená-la em um repositório remoto de imagens em um caminho de rede compartilhado:

  1. Clique no menu Imaging > Take Image (Criar Imagem) > Server (Servidor).

    A janela Take Image (Criar Imagem) é exibida.

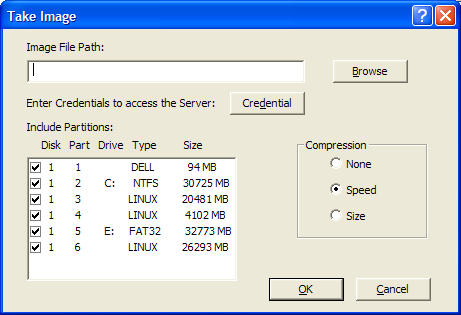

    Janela Criar Imagem
  2. No campo Caminho do Arquivo de Imagem, especifique o caminho completo da localização da rede compartilhada em que deseja armazenar os arquivos no Formato de Criação de Imagens do Windows (.wim) ou no formato de criação de imagens do Ghost (.gho). O diretório precisa ser um compartilhamento do Windows ou um compartilhamento CIFS ou SMB do Linux, e você precisa ter permissão de Gravação nele.

    NOTA:Você não pode usar o botão Procurar para selecionar o caminho de rede compartilhado, pois ele não é suportado no ambiente WinPE. Você deve especificar o caminho completo da localização da rede compartilhada.

  3. No campo Credenciais do Servidor, clique em Credencial para especificar o nome de usuário e a senha do compartilhamento remoto no servidor usado para armazenar os arquivos .wim ou .gho.

  4. No campo Incluir Partições, selecione a partição do disco cuja imagem você deseja obter.

    Por padrão, o campo Incluir Partições exibe todas as partições do dispositivo em que o utilitário ZENworks Third-Party Imaging é iniciado.

    NOTA:As unidades exibidas podem não corresponder às unidades originais do dispositivo. Você precisa selecionar manualmente a unidade correta.

  5. Selecione uma destas opções de compactação:

    • Nenhum: Nenhuma compactação é aplicada.

    • Velocidade: Otimiza a compactação para reduzir o tempo de criação da imagem. Use essa opção se a velocidade da CPU não for satisfatória. Por default, essa opção está assinalada.

    • Tamanho: Otimiza a compactação para diminuir o tamanho do arquivo de imagem, poupando espaço em disco. Isso pode aumentar consideravelmente o tempo de criação da imagem.

  6. Clique em OK.

Se as imagens forem obtidas no formato do Ghost, o ZENworks 10 Configuration Management criará um arquivo XML adicional com nome semelhante a nome_da_imagem-ghost.xml no mesmo local do arquivo de imagem. Você não deve editar o arquivo xml. Se você estiver obtendo uma imagem de um dispositivo que possui vários discos, um arquivo de imagem será criado para cada disco e apenas um arquivo XML será criado por imagem.

Se você quiser mover uma imagem do Ghost para outro local, deverá mover todos os arquivos de imagem e o arquivo XML específico da imagem.

D.4.4 Restaurando uma imagem armazenada localmente

O utilitário de Criação de Imagens de Terceiros do Novell ZENworks permite restaurar em um dispositivo uma imagem armazenada localmente.

  1. (Opcional) Se você quiser mudar a estrutura do disco de destino antes de restaurar uma imagem WIM, execute as tarefas explicadas na Seção D.5, Configurando a estrutura de disco de destino antes de restaurar uma imagem WIM.

  2. Clique no menu Imaging > Restore Image (Restaurar Imagem) > Local.

    A janela Restore Image (Restaurar Imagem) é exibida.

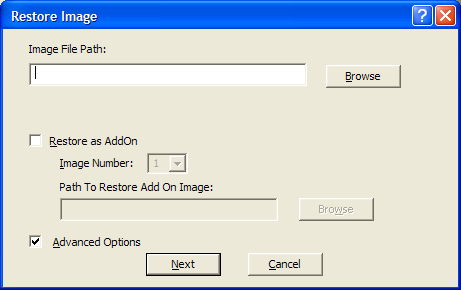

    Janela Restore Image
  3. No campo Caminho do Arquivo de Imagem, especifique ou clique em Procurar para procurar e selecionar o diretório que contém o arquivo no Formato de Criação de Imagens do Windows (.wim) ou no formato de criação de imagens do Ghost (.gho) a ser restaurado.

  4. (Condicional) Se você quiser restaurar o arquivo .wim como imagem de expansão:

    1. Selecione a opção Restore as Add-On (Restaurar como expansão).

    2. Defina as seguintes configurações:

      • Image Number (Número da Imagem): selecione o número do índice da imagem a ser restaurada.

      • Caminho para restaurar a imagem de extensão: Especifique ou clique em Browse (Procurar) para procurar e selecionar no dispositivo a localização em que deseja restaurar a imagem de expansão.

    3. Clique em OK.

  5. (Condicional) Se você quiser executar alguma das seguintes operações, selecione Advanced Options (Opções Avançadas) e clique em Next (Avançar) para exibir a janela Select Partition (Selecionar Partição).

    • Restaurar uma imagem armazenada em um disco local, e não em uma unidade removível ou de CD-ROM.

    • Restaurar uma imagem de base criada usando o ImageX ou o Ghost.

    • Criar imagem da partição seletiva.

    • Ver as informações sobre a imagem e modificar as partições de disco de acordo.

    NOTA:As Opções Avançadas estão disponíveis apenas quando você restaura uma imagem do Ghost obtida usando o ZENworks 10 Configuration Management (pelo ZENworks Control Center ou pelo utilitário ZENworks Third-Party Imaging).

    As Opções Avançadas não estarão disponíveis para o formato de Criação de Imagens WIM se você selecionar a opção Restore as Add-On (Restaurar como Complemento).

  6. (Condicional) Se você selecionar Opções Avançadas na Etapa 5, configure a janela Selecionar Partição.

    A janela Select Partition (Selecionar Partição) permite selecionar a partição da imagem a ser restaurada e a unidade de destino. Você pode restaurar a imagem de uma partição de disco em qualquer outra partição de disco.

    Se a imagem a ser restaurada tiver sido criada com o ImageX, todas as imagens armazenadas no arquivo .wim serão exibidas, juntamente com o tamanho de seus dados. Se a imagem tiver sido criada com o Configuration Management, serão exibidas somente as informações sobre todas as partições do arquivo.wim.

    No painel Image Partitions (Partições de imagem), marque a caixa de seleção referente à partição de imagem a ser restaurada. A imagem é restaurada na unidade correspondente no painel Partições de Disco (Disk Partitions). Se você deseja restaurar a imagem de uma partição em uma unidade diferente, arraste e solte a partição desejada no painel Disk Partitions (Partições de Disco) para que seja correspondente à partição de imagem selecionada. Você também pode usar as teclas de seta para cima e para baixo para reorganizar as partições no painel.

    NOTA:As unidades exibidas no painel Partições de Disco podem não corresponder às unidades originais do dispositivo. Você precisa selecionar manualmente a unidade correta.

  7. Clique em OK.

D.4.5 Restaurando uma imagem em um dispositivo em uma localização de rede compartilhada

O utilitário de Criação de Imagens de Terceiros do Novell ZENworks permite restaurar uma imagem no dispositivo em um caminho de rede compartilhado.

  1. (Opcional) Se você quiser mudar a estrutura do disco de destino antes de restaurar uma imagem WIM, execute as tarefas explicadas na Seção D.5, Configurando a estrutura de disco de destino antes de restaurar uma imagem WIM.

  2. Clique no menu Imaging > Restore Image (Restaurar Imagem) > Server (Servidor).

    A janela Restore Image (Restaurar Imagem) é exibida.

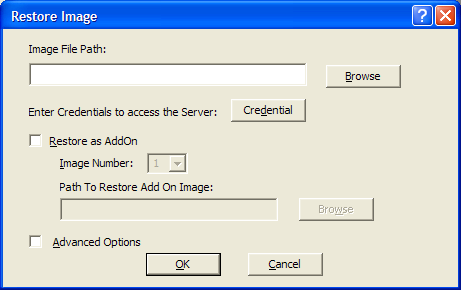

    Janela Restore Image
  3. No campo Caminho do Arquivo de Imagem, especifique o caminho completo da localização de rede compartilhada que contém o arquivo no Formato de Criação de Imagens do Windows (.wim) no formato de criação de imagens do Ghost (.gho) a ser restaurado. O diretório deve ser um compartilhamento do Windows ou um compartilhamento CIFS ou SMB do Linux.

    NOTA:Você não pode usar o botão Procurar para selecionar o caminho de rede compartilhado, pois ele não é suportado no ambiente WinPE. Você deve especificar o caminho completo da localização da rede compartilhada.

  4. No campo Credenciais do Servidor, clique em Credencial para especificar o nome de usuário e a senha do compartilhamento remoto no servidor que tem o arquivo .wim ou .gho.

  5. (Condicional) Se você quiser restaurar o arquivo .wim como imagem de expansão:

    1. Selecione a opção Restore as Add-On (Restaurar como expansão).

    2. Defina as seguintes configurações:

      • Image Number (Número da Imagem): selecione o número do índice da imagem a ser restaurada.

      • Caminho para restaurar a imagem de extensão: Especifique ou clique em Browse (Procurar) para procurar e selecionar no dispositivo a localização em que deseja restaurar a imagem de expansão.

    3. Clique em OK.

  6. (Condicional) Se você quiser executar alguma das seguintes operações, selecione Advanced Options (Opções Avançadas) e clique em Next (Avançar) para exibir a janela Select Partition (Selecionar Partição).

    • Restaure uma imagem de base obtida usando o ImageX ou o formato de criação de imagens do Ghost (.gho).

    • Criar imagem da partição seletiva.

    • Ver as informações sobre a imagem e modificar as partições de disco de acordo.

    NOTA:As Opções Avançadas estão disponíveis apenas quando você restaura uma imagem do Ghost obtida usando o ZENworks 10 Configuration Management (pelo ZENworks Control Center ou pelo utilitário ZENworks Third-Party Imaging).

    As Opções Avançadas não estarão disponíveis para o formato de Criação de Imagens WIM se você selecionar a opção Restore as Add-On (Restaurar como Complemento).

  7. (Condicional) Se você selecionar Advanced Options (Opções Avançadas), configure a janela Select Partition (Selecionar Partição).

    A janela Select Partition (Selecionar Partição) permite selecionar a partição da imagem a ser restaurada e a unidade de destino. Você pode restaurar a imagem de uma partição de disco em qualquer outra partição de disco.

    Se a imagem a ser restaurada tiver sido criada com o ImageX, todas as imagens armazenadas no arquivo .wim serão exibidas, juntamente com o tamanho de seus dados. Se a imagem tiver sido criada com o Configuration Management, serão exibidas somente as informações sobre todas as partições do arquivo.wim.

    No painel Image Partitions (Partições de imagem), marque a caixa de seleção referente à partição de imagem a ser restaurada. A imagem é restaurada na unidade correspondente no painel Partições de Disco (Disk Partitions). Se você deseja restaurar a imagem de uma partição em uma unidade diferente, arraste e solte a partição desejada no painel Disk Partitions (Partições de Disco) para que seja correspondente à partição de imagem selecionada. Você também pode usar as teclas de seta para cima e para baixo para reorganizar as partições no painel.

    NOTA:As unidades exibidas no painel Partições de Disco podem não corresponder às unidades originais do dispositivo. Você precisa selecionar manualmente a unidade correta.

  8. Clique em OK.

D.4.6 Adicionando, apagando ou ativando partições de disco

O utilitário de Criação de Imagens de Terceiros do Novell ZENworks permite criar, apagar e ativar partições de disco.

Criando uma partição

  1. Clique no menu Partitioning (Particionamento) > Modify Partition (Modificar Partição).

    É exibida uma lista com as partições disponíveis no dispositivo e também com o espaço total e o espaço livre em disco. Selecione o disco cuja partição você deseja modificar.

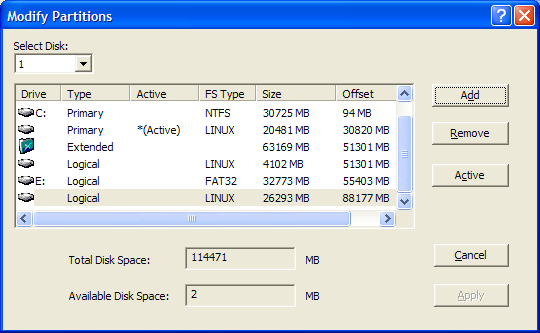

    Janela Modify Partition

    Nota: As unidades exibidas podem não corresponder às unidades originais do dispositivo. Você precisa selecionar manualmente a unidade correta.

  2. Para criar uma partição principal ou estendida, clique em Add (Adicionar). Para criar uma partição lógica, selecione uma partição estendida e clique em Add (Adicionar).

    A janela Add Partition (Adicionar Partição) é exibida.

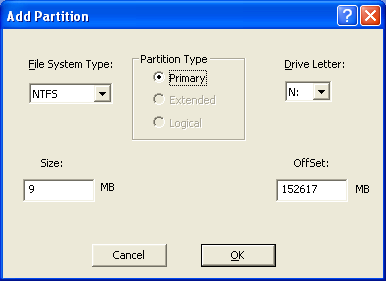

    Janela Add Partition
  3. Defina as seguintes configurações:

    • Tipo de Sistema de Arquivos: (Não aplicável à partição estendida) Selecione o tipo de sistema de arquivos para o dispositivo.

    • Tipo de Partição: Selecione o tipo de partição a ser criada.

    • Tamanho: Especifique o tamanho da partição. O padrão é o espaço livre no disco além do valor de diferença especificado para a partição Principal ou Estendida, e o espaço livre além do valor de diferença especificado na partição Estendida para a partição Lógica.

    • Letra da unidade: (Não aplicável para a partição estendida) Selecione a letra que deve representar a partição.

    • Offset (Diferença): Especifique a diferença existente no disco para determinar a posição inicial da partição. O padrão é a diferença do primeiro espaço livre no disco para a partição Principal ou Estendida, e a diferença do primeiro espaço livre na partição estendida para a partição Lógica.

  4. Clique em OK.

    A janela Modify Partitions (Modificar Partições) é exibida.

  5. Clique em Aplicar.

Apagando uma partição

  1. Clique no menu Partitioning (Particionamento) > Modify Partition (Modificar Partição).

    É exibida uma lista com as partições disponíveis no dispositivo e também com o espaço total e o espaço livre em disco.

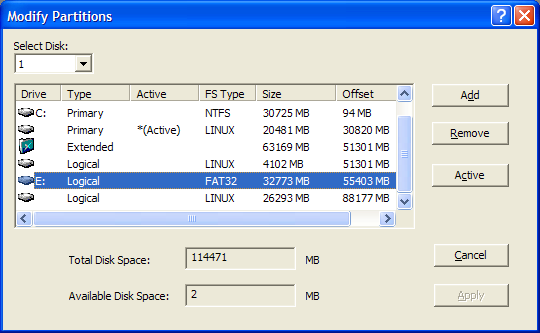

    Janela Modify Partition
  2. Selecione a partição a ser apagada e clique em Remover.

  3. Clique em Aplicar.

Tornando uma partição ativa

  1. Clique no menu Partitioning (Particionamento) > Modify Partition (Modificar Partição).

    É exibida uma lista com as partições disponíveis no dispositivo e também com o espaço total e o espaço livre em disco.

  2. Selecione a partição principal a ser ativada e clique em Ativo.

  3. Clique em Aplicar.

D.4.7 Consultando o trabalho de criação de imagens de terceiros

No utilitário de Criação de Imagens de Terceiros do Novell ZENworks, clique no menu Imaging > Consultar Trabalho para consultar qualquer tarefa de criação de imagens atribuída ao dispositivo.

O dispositivo não é reinicializado após essa operação.
