2.2 Preparando um satélite com a função de criação de imagens

Satélite é um dispositivo gerenciado capaz de desempenhar determinadas funções que normalmente são desempenhadas por um Servidor Principal do ZENworks. O Satélite pode ser qualquer dispositivo gerenciado (servidor ou estação de trabalho). Ao configurar um Satélite, você especifica quais funções ele desempenha (Criação de Imagens, Coleção ou Conteúdo). Um Satélite também é capaz de desempenhar funções que podem ser adicionadas por produtos de terceiros que sejam snap-ins à estrutura do ZENworks 10 Configuration Management.

As seções a seguir fornecem informações detalhadas:

2.2.1 Compreendendo a função de criação de imagens

A função de criação de imagens instala os serviços de criação de imagens e adiciona a função de criação de imagens ao dispositivo. O Satélite com a função de Criação de Imagens é chamado de Satélite de Criação de Imagens. O Satélite de Criação de Imagens requer que o servidor DHCP Proxy e o servidor DNS estejam em execução no ambiente de criação de imagens.

As funções de criação de imagens permitem:

  • Executar todas as operações de criação de imagens no dispositivo, usando-o como imaging server. As operações consistem em obter uma imagem e aplicá-la em uma sub-rede ou entre sub-redes, usando a criação de imagens de unicast ou de multicast.

  • Atingir o equilíbrio de carga do Servidor Principal.

  • Replicar imagens de expansão no Satélite.

O Satélite comunica-se com o Servidor Principal para as operações de Criação de Imagens no modo Automático por meio do ZENworks Control Center.

No dispositivo gerenciado, o módulo Criação de Imagens fica inativo até você elevar o dispositivo gerenciado a Satélite com a função Criação de Imagens, ou até a função Criação de Imagens ser adicionada a um Satélite existente. Esse procedimento ativa os serviços de criação de imagens no dispositivo e permite executar as operações de criação de imagens nos modos automático e de manutenção.

Os componentes de Criação de Imagens instalados no dispositivo abrangem Arquivos do Cliente PXE do Novell ZENworks, Arquivos de Atualização do PXE do Novell ZENworks e o Aplicativo de Multicast do Novell ZENworks (zmgmcast). Os serviços de criação de imagens instalados no dispositivo abrangem o Novell TFTP, o Serviço de Política de Pré-Inicialização do ZENworks (zmgpbpolicy), o Serviço de Pré-inicialização do ZENworks (pbserv) e o DHCP Proxy da Novell. Todos os serviços, exceto o DHCP Proxy, são inicializados automaticamente. Você pode iniciar ou parar manualmente o serviço DHCP Proxy no ZENworks Control Center.

2.2.2 Configurando a função de criação de imagens no satélite

Você pode configurar a função de Criação de Imagens no Satélite usando o ZENworks Control Center ou o utilitário de linha de comando zman.

Para configurar a função de Criação de Imagens usando o ZENworks Control Center, consulte Satélites na Referência do Administrador do Sistema ZENworks 10 Configuration Management. Para configurar a função de Criação de Imagens usando o utilitário de linha de comando zman, consulte Comandos do Satélite na Referência de Utilitários de Linha de Comando do ZENworks 10 Configuration Management.

2.2.3 Ilustrando os processos do Preboot Services no satélite de criação de imagens

Uma operação comum do Preboot Services para o Satélite de Criação de Imagens flui da seguinte maneira:

  1. Um bundle de Criação de Imagens é criado no ZENworks Control Center e designado a um dispositivo habilitado para PXE.

  2. Começa a inicialização do dispositivo habilitado para PXE.

  3. O dispositivo envia uma solicitação de descoberta de DHCP para determinar o endereço IP do Satélite de Criação de Imagens.

  4. O servidor DHCP responde com um endereço IP a ser utilizado pelo dispositivo.

  5. O novell-proxydhcp responde com os endereços IP do servidor TFTP, e também com o nome de arquivo do programa de boot (nvlnbp.sys) do Preboot Services.

  6. O dispositivo PXE faz download do programa de boot Preboot Services usando o novell-tftp no Satélite de Criação de Imagens.

  7. Após o download e a execução do programa de boot do Preboot Services, o dispositivo verifica no novell-zmgprebootpolicy do Satélite de Criação de Imagens se é preciso realizar a criação de imagens.

  8. Se for preciso realizar a criação de imagens (como em um bundle de criação de imagens atribuído ao dispositivo), o dispositivo fará download do ambiente WinPE do servidor.

  9. Qualquer tarefa de criação de imagens contida no bundle de Criação de Imagens é realizada.

  10. Se não houver tarefas de criação de imagens a serem executadas, os arquivos não serão descarregados, e o dispositivo continuará até ser inicializado em seu sistema operacional.

Todas as transações de banco de dados referentes às tarefas de criação de imagens atribuídas são executadas por meio de uma solicitação da Web do Satélite de Criação de Imagens ao Servidor Principal.

As seções a seguir explicam como o Preboot Services funciona para o boot do PXE, o ZENworks Imaging e a criação de imagens de terceiros no Satélite de Criação de Imagens:

Ilustrando o processo do Preboot Services para o boot do PXE no satélite de criação de imagens

O exemplo a seguir pressupõe que os dispositivos clientes e os Imaging Servers estejam no mesmo segmento de rede.

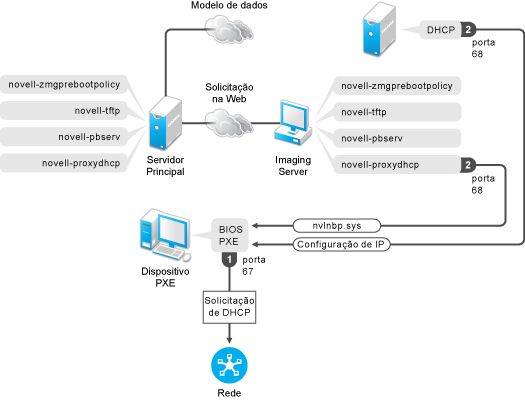

Figura 2-1 Processo do Preboot Services para o boot do PXE no Satélite de Criação de Imagens

Processos:

  1. Quando o dispositivo é inicializado, o BIOS do PXE emite uma solicitação ao DHCP com extensões de PXE. A solicitação está sendo transmitida na porta 67.

  2. O servidor DHCP responde com informações sobre a configuração IP na porta 68, e o servidor DHCP Proxy no Satélite de Criação de Imagens responde na porta 68 com o nome do programa de boot (nvlnbp.sys) e o endereço IP do daemon ou do serviço TFTP em que pode ser encontrado.

Ilustrando o processo do Preboot Services para o ZENworks Imaging no satélite de criação de imagens

O exemplo a seguir pressupõe que os dispositivos clientes e os Imaging Servers estejam no mesmo segmento de rede.

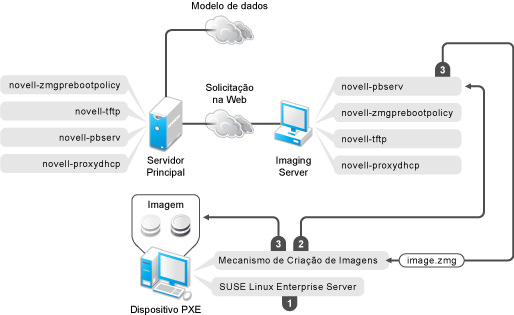

Figura 2-2 Processo do Preboot Services para o ZENworks Imaging no Satélite de Criação de Imagens

Processos:

  1. O SLES (SUSE Linux Enterprise Server) é carregado e executado no dispositivo.

  2. O Mecanismo do Imaging do ZENworks (img) solicita os detalhes sobre o trabalho designado ao Preboot Services e o realiza.

  3. A imagem é inserida no dispositivo, e a reinicialização é automática.

Ilustrando o processo do Preboot Services para a criação de imagens de terceiros no satélite de criação de imagens

Para o ZENworks Third-Party Imaging, faça upload das ferramentas de terceiros no Servidor Principal. Para obter mais informações, consulte a Seção D.2, Executando o ZENworks Third-Party Imaging usando o ZENworks Control Center. Esse procedimento replica automaticamente a distro de criação de imagens necessária e as ferramentas do Servidor Principal no diretório tftp correspondente no Satélite de Criação de Imagens. O processo de criação de imagens no Satélite de Criação de Imagens é semelhante ao existente no Servidor Principal. Para obter mais informações sobre o processo de criação de imagens no Servidor Principal, consulte a Seção 1.4, Os processos do Preboot Services.

O exemplo a seguir pressupõe que os dispositivos clientes e os Imaging Servers estejam no mesmo segmento de rede.

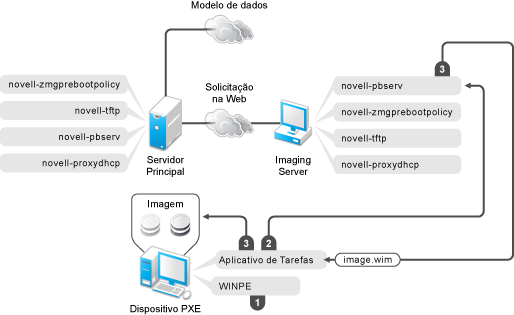

Figura 2-3 Processo do Preboot Services para a criação de imagens de terceiros no Satélite de Criação de Imagens

Processos:

  1. O WinPE é carregado e executado no dispositivo.

  2. O aplicativo ZENworks Work To Do (ZENworks Third-Party Imaging) solicita os detalhes do trabalho atribuído ao Preboot Services e inicia o mecanismo de Imaging de terceiros correspondente para realizar o trabalho.

  3. A imagem é inserida no dispositivo, e a reinicialização é automática.
