Esquema de banco de dados de Inventário no ZENworks 6.5 Desktop Management

A seção a seguir descreve as classes de esquema de banco de dados e as extensões e associações feitas no esquema CIM para uso no ZENworks 6.5 Desktop Management. Essas extensões têm ZENworks ou ManageWise como nome de esquema. ZENworks.nome_da_classe refere-se à classe estendida no esquema ZENworks e ManageWise.nome_da_classe refere-se à classe estendida no esquema ManageWise.

As seções a seguir ajudarão a compreender o esquema de banco de dados do ZENworks 6.5 Desktop Management:

Estudo de caso de implementação de esquema CIM no ZENworks 6.5 Desktop Management

O cenário a seguir descreve uma estação de trabalho inventariada que tem duas portas paralelas com um número de interrupção especificado.

No diagrama de esquema a seguir, CIM.UnitaryComputerSystem representa um sistema gerenciado de inventário.

Na ilustração, a classe CIM.PointingDevice se associa ao CIM.UnitaryComputerSystem usando a associação CIM.SystemDevice com o SystemDevice.GroupComponent apontando para CIM.UnitaryComputerSystem e com o SystemDevice.PartComponent apontando para CIM.PointingDevice. O relacionamento entre as duas classes é de um para muitos. Isto significa que um sistema de computador pode ter mais de um dispositivo apontador.

A classe CIM.IRQ se associa ao CIM.PointingDevice usando a associação CIM.AllocatedResource. Dependent aponta para CIM.PointingDevice e Antecedent aponta para CIM.IRQ.

A classe ZENworks.ZENKeyboard se associa ao CIM.UnitaryComputerSystem usando a associação CIM.SystemDevice com o SystemDevice.GroupComponent apontando para o CIM.UnitaryComputerSystem e com o SystemDevice.PartComponent apontando para o ZENworks.ZENKeyboard. O relacionamento entre as duas classes é de um para um. Isto significa que um sistema de computador pode ter apenas um teclado.

A classe ZENworks.BIOS se associa a CIM.UnitaryComputerSystem utilizando a associação CIM.SystemBIOS, com SystemDevice.GroupComponent apontando para CIM.UnitaryComputerSystem e SystemBIOS.PartComponent apontando para ZENworks.BIOS. O relacionamento entre as duas classes é de um para um. Isto significa que um sistema de computador pode ter apenas um BIOS.

A classe CIM.ZENworks.ParallelPort se associa ao CIM.UnitaryComputerSystem usando a associação CIM.SystemDevice com o SystemDevice.GroupComponent apontando para CIM.UnitaryComputerSystem e com o SystemDevice.PartComponent apontando para CIM.ZENworks.ParallelPort. O relacionamento entre as duas classes é de um para muitos. Isto significa que um sistema de computador pode ter mais de uma porta paralela.

A classe ZENworks.BUS se associa a CIM.UnitaryComputerSystem utilizando a associação CIM.SystemDevice, com SystemDevice.GroupComponent apontando para CIM.UnitaryComputerSystem e SystemDevice.PartComponent apontando para ZENworks.BUS. O relacionamento entre as duas classes é de um para muitos. Isso significa que um sistema de computador pode ter mais de um barramento.

A classe ManageWise.User se associa ao CIM.UnitaryComputerSystem usando CurrentLoginUser e LastLoginUser. Na associação CurrentLoginUser, a instância específica de User é o usuário que está conectado no momento na estação de trabalho inventariada. Na associação LastLoginUser, a instância específica de User é o último usuário que efetuou login na estação de trabalho inventariada.

A classe CIM.IRQ se associa ao CIM.ParallelPort usando a associação CIM.AllocatedResource. Dependent aponta para CIM.ParallelPort e Antecedent aponta para CIM.IRQ.

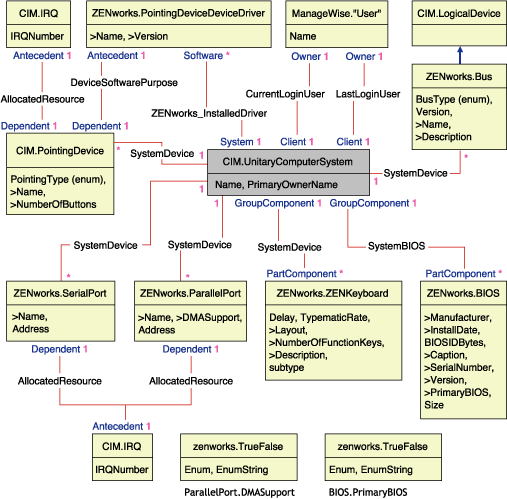

Diagrama de esquema do CIM.UnitaryComputerSystem com suas associações

O diagrama de esquema ilustra o seguinte:

Todos os componentes que um sistema de computador gerencia estão representados como associações da classe UnitaryComputerSystem. O tipo de referências (1..n, 1..1) entre as duas classes está marcado.
As associações que não têm um nome de esquema são assumidas como esquema CIM.
Há três instâncias de ZENworks.ParallelPort associadas a uma instância de CIM.UnitaryComputerSystem utilizando três instâncias de associações CIM.SystemDevice. CIM.SystemDevice.GroupComponent faz referência a UnitaryComputerSystem e CIM.SystemDevice.PartComponent faz referência a ParallelPort.

Isto é chamado de relacionamento de referência de 1 para n objetos e está representado na ilustração como 1..*. De modo similar, cada instância de ParallelPort tem uma instância correspondente de CIM.IRQ designando o IRQ da porta. Isto é um relacionamento de um para um e está representado como 1..1.

Todas as outras classes seguem uma representação semelhante. Para obter diagramas de esquema de outras classes, consulte Diagramas de esquema do CIM e o esquema de extensão no ZENworks 6.5 Desktop Management.

Legendas dos diagramas de esquema

As legendas para a leitura dos diagramas de esquema são as seguintes:

Nomes de classes são colocados em caixas, que contêm o nome da classe como título e os nomes dos atributos.
As linhas vermelhas conectam duas classes usando uma classe de associação.
As linhas azuis indicam a hierarquia de herança de classe. A classe apontada pela seta é a classe de origem da herança. A classe da qual a seta se origina é a classe que está herdando.
O nome da classe de associação é mostrado na linha que une duas classes.
As referências à classe de associação são marcadas em cada lado das classes associadas.

Para obter uma explicação sobre o esquema CIM, consulte a especificação de esquema CIM 2.2 no site da DMTF na Web.

Diagramas de esquema do CIM e o esquema de extensão no ZENworks 6.5 Desktop Management

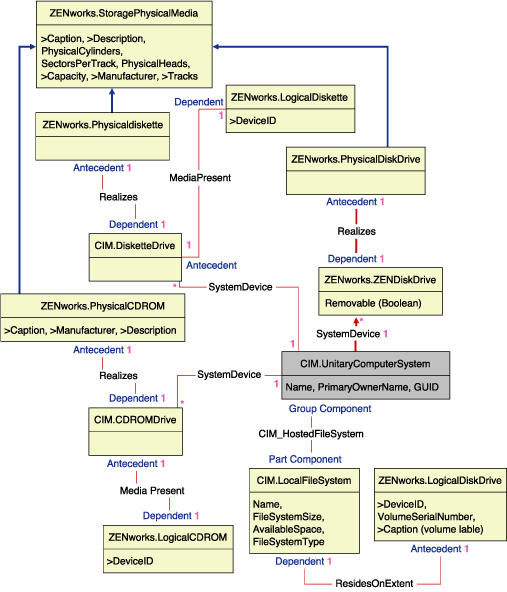

Os diagramas de esquema do CIM e o esquema de extensão a seguir modelam o banco de dados de Inventário no ZENworks 6.5 Desktop Management.

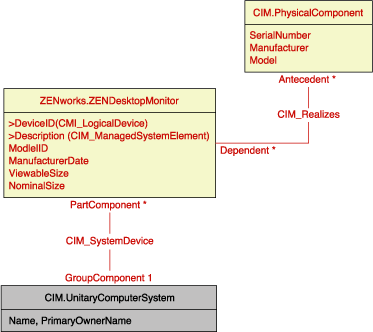

Esquema para processador, sistemas operacionais e adaptador de vídeo

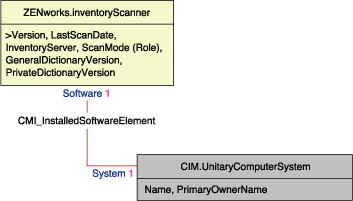

Esquema para scanner de Inventário e NetWare Client

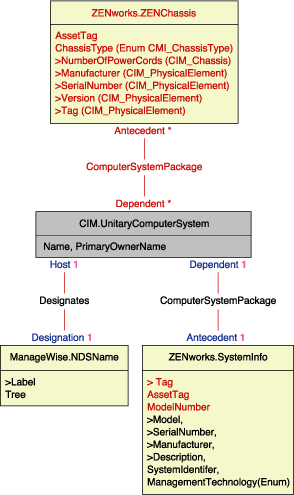

Esquema para chassis e informações do sistema

Esquema para dispositivos de entrada, porta, driver, informações sobre usuário e BIOS

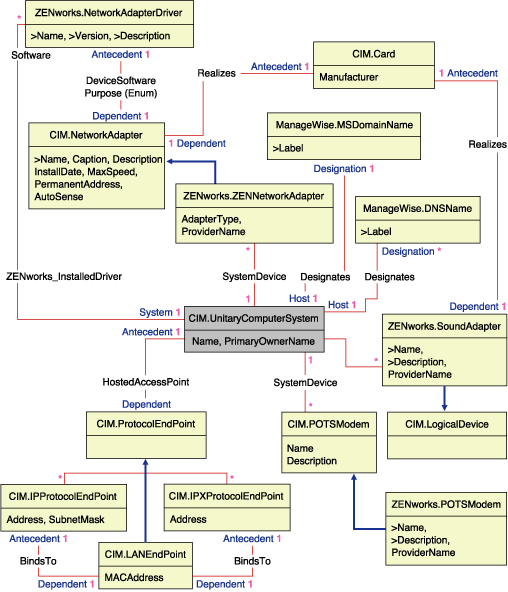

Esquema para rede, modem e adaptador de som

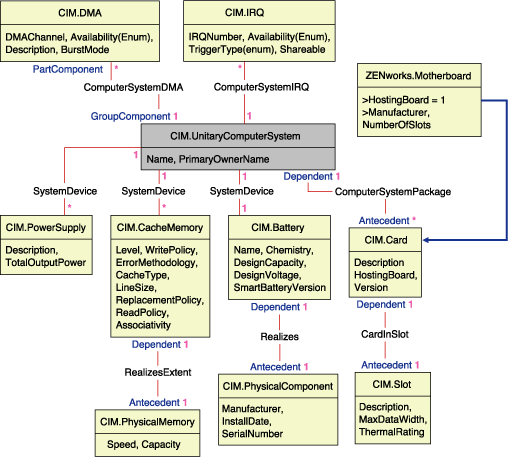

Esquema para bateria, placa, cache, placa-mãe e DMA

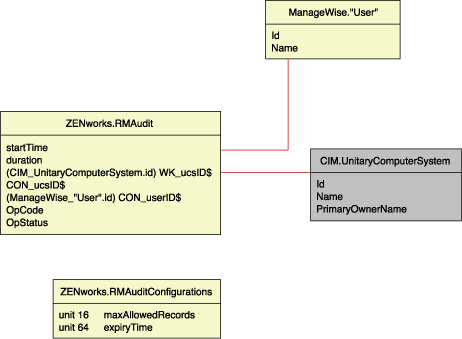

Esquema para auditoria de gerenciamento remoto

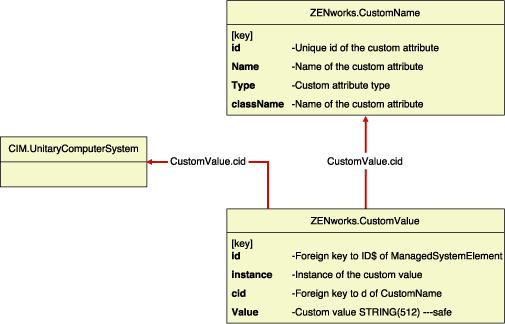

Esquema de inventário personalizado

Um atributo de inventário personalizado tem os seguintes qualificadores no banco de dados:

Qualificador	Descrição
Nome	O nome do atributo personalizado
Valor	O valor atribuído ao atributo personalizado
Type (Tipo)	O tipo de dado do atributo personalizado. O ZENworks 6.5 Desktop Management trata todos os atributos personalizados apenas como tipo "String".
Nome de Classe	A Classe de Inventário (tabela) ao qual o atributo personalizado está associado.
Instance (Instância)	O número de valores atribuídos a determinado atributo personalizado. No ZENworks 6.5 Desktop Management, não é possível ter mais de um valor para um atributo personalizado.
ID	A identificação (id$) do objeto de Inventário ao qual o atributo personalizado está associado.
CID	O ID exclusivo do nome do atributo personalizado.

As informações personalizadas de inventário são armazenadas em duas tabelas: ZENworks.CustomName e Zenworks.CustomValue.

A tabela ZENworks.CustomName contém o nome do atributo, o ID, o tipo (não utilizado) e o nome da classe. O ID do atributo é incrementado automaticamente quando é armazenado um novo atributo personalizado.

A seguir, um exemplo da tabela ZENworks.CustomName:

ID	Nome	Nome da Classe
1	Custo	ZENworks.VideoAdapter
2	UnidadeProduto	CIM.UnitaryComputerSystem

A tabela Zenworks.CustomValue contém o ID da instância do objeto, o valor do atributo e a referência ao nome do atributo personalizado que está associado. Na tabela CustomValue, um atributo personalizado pode ter vários valores para diferentes instâncias de um objeto de inventário, mas não para a mesma instância do objeto de inventário.

A seguir, um exemplo da tabela Zenworks.CustomValue:

ID	Instance (Instância)	CID	Valor
28147497671065605	1	1	200.39
28147497671065606	1	1	345
69147497671045662	1	2	BAY-2

No exemplo anterior, a tabela CustomName tem dois atributos personalizados, Custo e UnidadeProduto. Há três linhas na tabela CustomValue; duas delas descrevem o custo do adaptador de vídeo e a terceira é o valor do atributo UnidadeProduto atribuído diretamente ao ComputerSystem.

Esquema de inventário do software

Os diagramas que se seguem, de esquema do software, modelam o banco de dados de Inventário no ZENworks 6.5 Desktop Management. No diagrama a seguir, o CIM.UnitaryComputerSystem representa um sistema de inventário gerenciado.

Para obter mais informações sobre as tabelas, consulte o Atributos de Inventário do ZENworks 6.5 Desktop Management.

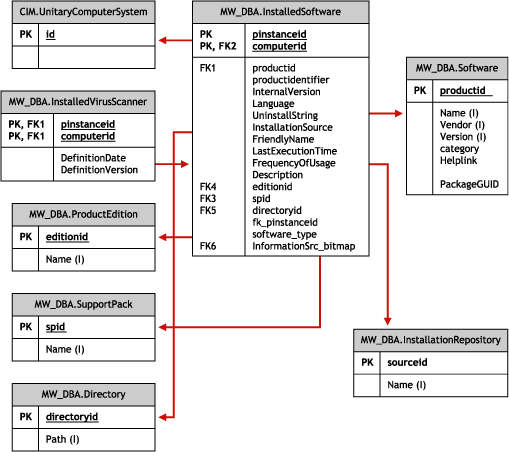

Na ilustração anterior, a classe MW_DBA.Software se associa a CIM.UnitaryComputerSystem usando a associação MW_DBA.InstalledSoftware com MW_DBA.InstalledSoftware.ComputerSystem apontando para CIM.UnitaryComputerSystem e MW_DBA.InstalledSoftware.ProductID apontando para MW_DBA.Software. O relacionamento entre as duas classes é de um para muitos. Isto significa que um sistema de computador pode ter mais de uma informação de software.

A associação MW_DBA.InstalledSoftware tem referências FK (Foreign Key) para as seguintes tabelas: ProductEdition, SupportPack, Directory e InstallationRepository.

MW_DBA.InstalledVirusScanner herda as informações de software de MW_DBA.InstalledSoftware juntamente com informações específicas a vírus, como data e versão da definição.

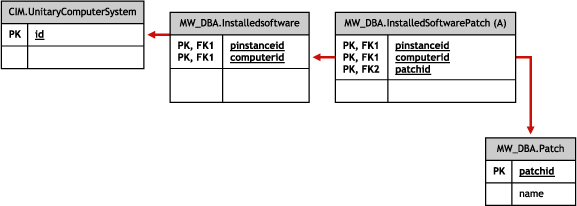

Na ilustração anterior, a classe MW_DBA.Patch se associa a MW_DBA.InstalledSoftware usando a associação MW_DBA.InstalledSoftwarePatch com MW_DBA.InstalledSoftwarePatch.pinstanceID apontando para MW_DBA.InstalledSoftware e MW_DBA.InstalledSoftwarePatch.PatchID apontando para MW_DBA.Patch. O relacionamento entre as duas classes é de um para muitos. Isto significa que um software pode ter zero ou mais informações de patch.

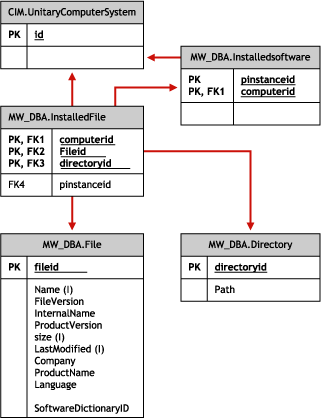

Esquema para informações de arquivo e de diretório

Na ilustração anterior, a classe MW_DBA.File se associa a MW_DBA.InstalledSoftware usando a associação MW_DBA.InstalledFile com MW_DBA.InstalledFile.pinstanceID apontando para MW_DBA.InstalledSoftware e MW_DBA.InstalledFile.fileID apontando para MW_DBA.File. O relacionamento entre as duas classes é de um para muitos. Isto significa que um software pode ter zero ou mais informações de arquivo.

Nesta ilustração, a classe MW_DBA.Directory se associa a MW_DBA.InstalledSoftware usando a associação MW_DBA.InstalledFile com MW_DBA.InstalledFile.pinstanceID apontando para MW_DBA.InstalledSoftware e MW_DBA.InstalledFile.DirectoryID apontando para MW_DBA.Directory.

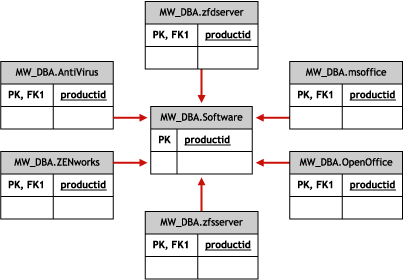

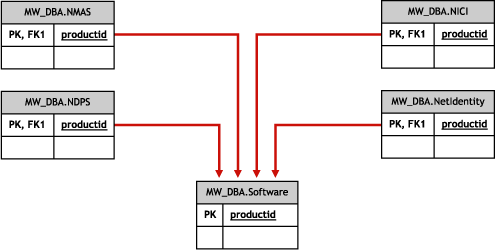

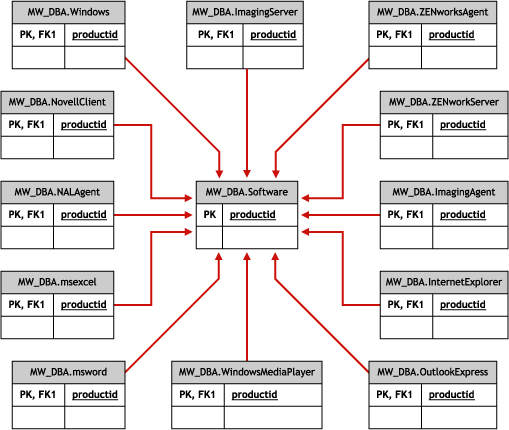

Nas ilustrações anteriores, MW_DBA.MSOffice herda as informações de software de MW_DBA.Software. A subclasse obtém diretamente as informações do MS Office. Isto também se aplica às seguintes classes:

mw_dba.zfdserver	mw_dba.zfdinventoryserver	mw_dba.zfdagent
mw_dba.zfsserver	mw_dba.zfdinventoryagent	mw_dba.zfsagent
mw_dba.zfsinventoryserver	mw_dba.mspowerpoint	mw_dba.msphotodraw
mw_dba.zfsinventoryagent	mw_dba.msoutlook	mw_dba.zfdwsmanager
mw_dba.zfsrmserver	mw_dba.msaccess	mw_dba.zfdwsimportserver
mw_dba.zfsrmagent	mw_dba.mspublisher	mw_dba.zfdinvdbserver
mw_dba.zfdrmserver	mw_dba.msfrontpage	mw_dba.zfsinvdbserver
mw_dba.zfdrmagent	mw_dba.msinfopath	mw_dba.zfdinvxmlproxyserver
mw_dba.zfsinvxmlproxyserver	mw_dba.zfdimagingagent	mw_dba.zfdimagingserver
mw_dba.zfdnalagent	mw_dba.zfdnalserver	mw_dba.zfdnaldb
mw_dba.middletier	mw_dba.zfsmmsserver	mw_dba.zfspds
mw_dba.zfspxeserver	mw_dba.zfsmmssrvmgmtagent	mw_dba.zfsmmstrafficanalysisagent
mw_dba.zfsmmsadctrendingagent	mw_dba.zfspdsdb	mw_dba.zfhserver
mw_dba.zfhaccesspoin	mw_dba.zfhdesktopsync

Na ilustração anterior, MW_DBA.DiskUsage tem referências Foreign Key da coluna computerID para CIM.UnitaryComputerSystem.ID. A tabela MW_DBA.DiskUsage contém a utilização total do disco e o nome da extensão do arquivo.

Exemplo de consultas a banco de dados de Inventário

A seguir estão exemplos de consultas para recuperar informações de inventário do banco de dados de Inventário do ZENworks 6.5 Desktop Management.

Consulte os diagramas de esquema em Diagramas de esquema do CIM e o esquema de extensão no ZENworks 6.5 Desktop Management para encontrar informações sobre atributos e classes de esquema associados.

Recupere o nome e o ID de todas as estações de trabalho inventariadas a partir do banco de dados e também para a árvore do Novell eDirectory^TM em que essas estações de trabalho estão registradas. A consulta é como se segue:
```
SELECT
```
```
  u.id$, u.name, m.tree
```
```
FROM
```
```
  ManageWise.NDSName m,
```
```
  CIM.UnitaryComputerSystem u,
```
```
  ManageWise.Designates s
```
```
WHERE
```
```
  s.Designation=m.id$ AND s.Host=u.id$;
```
Na consulta acima, o nome da árvore é parte do nome de sistema do computador.

Recupere a etiqueta de patrimônio, o fabricante e o número do modelo de todas as estações de trabalho inventariadas, no banco de dados. A consulta é como se segue:

SELECT

  m.AssetTag,

  m.Manufacturer,

  m.ModelNumber,

  m.SerialNumber

FROM

  CIM.UnitaryComputerSystem u,

  CIM.ComputerSystemPackage s,

  ZENworks.SystemInfo m

WHERE

  s.Antecedent=m.id$ AND s.Dependent=u.id$;

Recupere todos os aplicativos Microsoft, com suas versões e IDs, que estão instalados na estação de trabalho inventariada 'SJOHN164_99_139_79' registrada na árvore 'NOVELL_AUS' do eDirectory. A consulta é como se segue:

SELECT

  m.Name,

  m.Version,

  im.ProductIdentifier

FROM

  CIM.UnitaryComputerSystem u,

  MW_DBA.InstalledSoftware im,

  MW_DBA.Software m

WHERE

  u.Name='SJOHN164_99_139_79.Novell_AUS' AND

  (im.computerid=u.id$ and im.productid=m.productid)

  AND m.Vendor LIKE 'Microsoft%';

Recupere as informações de processador da estação de trabalho inventariada 'SJOHN164_99_139_79.NOVELL_AUS'. A consulta é como se segue:

SELECT

  	procr.DeviceID,

  	role.EnumString,

  	family.EnumString,

  	procr.OtherFamilyDescription,

  	upg.EnumString,

  	procr.MaxClockSpeed,

  	procr.CurrentClockSpeed,

  	procr.Stepping

FROM

			  CIM.UnitaryComputerSystem ucs,

  	CIM.ComputerSystemProcessor csp,

	  CIM.Processor procr,

  	CIM.Role_en_US role,

  	CIM.Family_en_US family,

  	CIM.UpgradeMethod_en_US upg

WHERE

 ucs.name='SJOHN164_99_139_79.Novell_AUS' AND

  	csp.PartComponent=procr.id$ AND

	    ( procr.Role IS NOT NULL AND procr.Role=role.Enum ) OR

	    ( procr.Role IS NULL AND role.Enum=1000 )

AND

		procr.Family=family.Enum

AND

	    ( procr.UpgradeMethod IS NOT NULL AND procr.UpgradeMethod=upg.Enum ) OR

	    ( procr.UpgradeMethod IS NULL AND upg.Enum=1000 )

);

Recupere o ID do UnitaryComputerSystem utilizado para a estação de trabalho inventariada 'SJOHN164_99_139_79.NOVELL_AUS'. A consulta é como se segue:
```
SELECT
```
```
  id$
```
```
FROM
```
```
  CIM.UnitaryComputerSystem
```
```
WHERE
```
```
  Name='SJOHN164_99_139_79.Novell_AUS';
```

Encontre o número de estações de trabalho inventariadas no banco de dados. A consulta é como se segue:

SELECT

  count(u.id$)

FROM

  CIM.UnitaryComputerSystem u,

  CIM.InstalledSoftwareElement s,

  ZENworks.InventoryScanner m

WHERE

  m.id$=s.Software AND u.id$=s.System;

Quando você conhece o ID do UnitaryComputerSystem de uma determinada estação de trabalho inventariada da consulta, como mostrado na consulta 5, a consulta 4 pode ser modificada da seguinte maneira:

SELECT

	procr.DeviceID,

	role.EnumString,

	family.EnumString,

	procr.OtherFamilyDescription,

	upg.EnumString,

	procr.MaxClockSpeed,

	procr.CurrentClockSpeed,

	procr.Stepping

FROM

			CIM.UnitaryComputerSystem ucs,

	CIM.ComputerSystemProcessor csp,

	CIM.Processor procr,

	CIM.Role_en_US role,

	CIM.Family_en_US family,

	CIM.UpgradeMethod_en_US upg

WHERE

ucs.id$ = ? AND

	csp.PartComponent=procr.id$ AND

	    ( procr.Role IS NOT NULL AND procr.Role=role.Enum ) OR

	    ( procr.Role IS NULL AND role.Enum=1000 )

AND

		procr.Family=family.Enum

AND

	    ( procr.UpgradeMethod IS NOT NULL AND procr.UpgradeMethod=upg.Enum ) OR

	    ( procr.UpgradeMethod IS NULL AND upg.Enum=1000 )

);

Substitua o ID da estação de trabalho inventariada especificada, colocando no lugar de ? o valor de ucs.id$ na consulta.

Liste o endereço IP, o endereço IPX e o endereço MAC de todas as estações de trabalho no banco de dados. A consulta é como se segue:

SELECT

  u.name,

  ip.Address,

  ipx.Address,

  mac.MACAddress

FROM

  CIM.UnitaryComputerSystem u,

  CIM.HostedAccessPoint s1,

  CIM.IPProtocolEndpoint ip,

  CIM.HostedAccessPoint s2,

  CIM.IPXProtocolEndpoint ipx,

  CIM.HostedAccessPoint s3,

  CIM.LANEndpoint mac

WHERE

  (s1.Dependent=ip.id$ and s1.Antecedent=u.id$) AND

  (s2.Dependent=ipx.id$ and s2.Antecedent=u.id$) AND

  (s3.Dependent=mac.id$ and s3.Antecedent=u.id$);

Recupere o nome e outras propriedades das unidades do disco rígido da estação de trabalho especificada. A consulta é como se segue:

SELECT

  n.Name,

  m.DeviceID,

  n.FileSystemSize,

  n.AvailableSpace,

  n.FileSystemType,

  m.VolumeSerialNumber,

  m.caption as VolumeLabel

FROM

  CIM.HostedFileSystem s,

  CIM.LocalFileSystem n,

  CIM.ResidesOnExtent r,

  ZENworks.LogicalDiskDrive m

WHERE

  (s.GroupComponent=? and s.PartComponent=n.id$) AND

  (r.Dependent=n.id$ and r.Antecedent=m.id$);

Recupere todas as informações dos atributos personalizados armazenadas no banco de dados. A consulta é como se segue:
```
SELECT * FROM ZENworks.CustomInformation;
```

Recupere todas as informações dos atributos personalizados associados à classe CIM.UnitaryComputerSystem. A consulta é como se segue:

SELECT

FROM

  ZENworks.CustomInformation

WHERE

  extractClass(id) IN

  (SELECT id FROM MW_DBA.t$Class WHERE
  ClassName='CIM. UnitaryComputerSystem')

Recupere todas as instalações do Microsoft Office na empresa. A consulta é como se segue:

SELECT

  		u.name,

  		m.FriendlyName,

  		im.InternalVersion,

  		im.ProductIdentifier

FROM

  		CIM.UnitaryComputerSystem u,

  		MW_DBA.InstalledSoftware im,

  		MW_DBA.Software m,

  		MW_DBA.MSOffice mso

WHERE

  		mso.id$=m.productid AND

  		m.productid=im.productid AND

  		im.computerid=u.id$;

Recupere todas as instalações do Internet Explorer na empresa. A consulta é como se segue:
```
SELECT
```
```
  	u.Name,
```
```
  m.Name,
```
```
  m.Version,
```
```
  im.InternalVersion,
```
```
  im.ProductIdentifier
```
```
FROM
```
```
  CIM.UnitaryComputerSystem u,
```
```
  MW_DBA.InstalledSoftware im,
```
```
  	MW_DBA.Software m,
```
```
  MW_DBA.InternetExplorer ie
```
```
WHERE
```
```
  ie.id$=m.productid AND
```
```
  m.productid=im.productid AND
```
```
  im.computerid=u.id$;
```
NOTA: as consultas 12 e 13 têm quase a mesma sintaxe, exceto pela tabela relativa ao componente. Também pode ser utilizada uma abordagem semelhante para os seguintes componentes: Windows Media Player, Outlook Express, Microsoft Word, Microsoft Excel etc. O conjunto completo dessas tabelas está disponível no Esquema.

Recupere todas as instalações de Antivírus na empresa. A consulta é como se segue:

SELECT

  	u.Name,

  m.Name,

  m.Version,

  	im.InternalVersion,

  ivs.DefinitionVersion,

  ivs.DefinitionDate

FROM

  CIM.UnitaryComputerSystem u,

  MW_DBA.InstalledSoftware im,

  	MW_DBA.Software m,

  MW_DBA.InstalledVirusScanner ivs

WHERE

  ivs.pinstanceid=im.pinstanceid AND

  m.productid=im.productid AND

  im.computerid=u.id$;

Recupere todos os aplicativos e os detalhes dos arquivos associados ao aplicativo que estão instalados na estação de trabalho inventariada 'SJOHN164_99_139_79.NOVELL_AUS'. A consulta é como se segue:

SELECT

  	u.Name,

  m.Name,

  m.Version,

  	m.Category,

  	zfile.company,

  	zfile.productname,

  	zfile.productversion,

  	zfile.name,

  	dir.path,

  	zfile.fileversion,

  	zfile."size",

  	zfile.lastmodified,

  	zfile.internalname,

  	zfile.softwaredictionaryid

FROM

  CIM.UnitaryComputerSystem u,

  MW_DBA.InstalledSoftware iso,

  	MW_DBA.Software m,

  	MW_DBA.InstalledFile ifile,

  	MW_DBA."file" zfile,

  	MW_DBA.Directory dir

WHERE

  u.Name='SJOHN164_99_139_79.Novell_AUS' AND

  iso.computerid=u.id$ AND

  iso.productid=m.productid AND

  iso.pinstanceid=ifile.pinstanceid AND

  	ifile.directoryid=dir.id AND

  	ifile.fileid=zfile.id;

Recupere todos os arquivos presentes na estação de trabalho inventariada 'SJOHN164_99_139_79.NOVELL_AUS' que não estão associados a um software válido. A consulta é como se segue:

SELECT

  	u.Name,

  	zfile.name,

  	dir.path,

  	zfile.fileversion,

  	zfile."size",

	  zfile.lastmodified,

  	zfile.internalname,

  	zfile.productversion,

  	zfile.company,

  	zfile.productname

FROM

  CIM.UnitaryComputerSystem u,

  MW_DBA.InstalledFile ifile,

  	MW_DBA."file" zfile,

  	MW_DBA.Directory dir

WHERE

  u.Name='SJOHN164_99_139_79.Novell_AUS' AND

  			u.id$=ifile.computerid AND

  	ifile.fileid=zfile.id AND

  	ifile.directoryid=dir.id AND

  	ifile.pinstanceid is null;

Recupere os detalhes de utilização de disco dos arquivos com extensões conhecidas em cada máquina inventariada na empresa. A consulta é como se segue:

SELECT

  				u.Name,

  				du.Name,

  				du.TotalDiskUsage

FROM

  				CIM.UnitaryComputerSystem u,

  				MW_DBA.DiskUsage du

WHERE

  				u.id$=du. Computerid AND

  				du.Name is not null;
