Configurando o servidor TFTP

Os valores de configuração padrão do servidor TFTP raramente requerem mudanças. Se for necessário mudá-los, utilize o procedimento a seguir:

1. Na área de trabalho do Windows, clique em Iniciar > Programas > ZEN Preboot Services > Configuração do ZEN Preboot Services > Configuração do TFTP para exibir a janela Configuração do TFTP.

2. Preencha o campo:

   Caminho de Dados TFTP: o caminho de dados deve apontar para um diretório no qual o servidor TFTP procurará arquivos solicitados ou gravados por clientes.

3. Clique em Gravar Tudo para gravar as novas configurações.

   ou

   Clique em Sair para fechar o utilitário de configuração sem gravar as mudanças.

Configurando o servidor MTFTP

Os valores de configuração padrão do servidor MTFTP raramente requerem mudanças. Se for necessário mudá-los, utilize o procedimento a seguir:

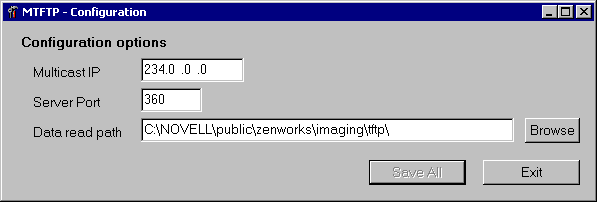

1. Na área de trabalho do Windows, clique em Iniciar > Programas > ZEN Preboot Services > Configuração do ZEN Preboot Services > Configuração do MTFTP para exibir a caixa de diálogo Configuração do MTFTP.




2. Preencha os campos:

   Multicast IP: especifique o endereço a ser utilizado como destino durante transferências multicast. Verifique se o endereço utilizado está na faixa de endereços IP designada para multicast. Se você mudar esse valor, lembre-se de atualizar a entrada correspondente na configuração do DHCP Proxy.

   Porta do Servidor: especifique o número da porta na qual o servidor espera receber solicitações. Se você mudar esse valor, lembre-se de atualizar a entrada correspondente na configuração do DHCP Proxy.

   Caminho de Leitura de Dados: especifique o diretório no qual o servidor MTFTP faz a leitura dos arquivos solicitados pelos clientes.

3. Clique em Gravar Tudo para gravar as novas configurações.

   ou

   Clique em Sair para fechar o utilitário de configuração sem gravar as mudanças.

Configurando o servidor DHCP Proxy

O servidor DHCP Proxy fornece aos clientes do Preboot Services as informações necessárias para que eles possam se conectar ao sistema Preboot Services.

Utilize as etapas a seguir para verificar as configurações do servidor DHCP Proxy:

1. Na área de trabalho do Windows, clique em Iniciar > Programas > ZEN Preboot Services > Configuração do ZEN Preboot Services > Configuração do DHCP Proxy para exibir a caixa de diálogo Configuração do DHCP Proxy.




2. Verifique os campos:

   IP do Servidor de Transações: o cliente do Preboot Services entra em contato com o servidor nesse endereço IP para verificar se existem trabalhos de criação de imagens.

   IP do Servidor TFTP: o cliente PXE ou do Preboot Services entrará em contato com o servidor nesse endereço IP para fazer o download do cliente do Preboot Services (dinic.sys) e do mecanismo de Criação de Imagens se for necessário realizar um trabalho de criação de imagens.

   IP do DHCP Proxy: se esse endereço for definido, o servidor DHCP Proxy tentará se vincular ao endereço IP no servidor. Esse endereço IP deve ser válido no servidor.

   Essa configuração pode ser utilizada para que o servidor DHCP Proxy seja forçado a utilizar o adaptador de LAN virtual em um servidor de cluster em vez do adaptador de LAN física do servidor.

   Essa configuração também pode ser utilizada para que o servidor PDHCP seja forçado a responder em apenas uma interface de um servidor multihoming.

   Todas as configurações do MTFTP nessa caixa de diálogo devem ser iguais às configurações apresentadas no Utilitário de Configuração do MTFTP. Não modifique os valores padrão das configurações de Porta do Cliente MTFTP, o Tempo de Espera de Abertura do MTFTP, o Tempo de Espera de Reabertura do MTFTP e o Tempo de Espera do Menu de Boot do PXE.

3. Clique em Gravar Tudo para gravar as novas configurações.

   ou

   Clique em Sair para fechar o utilitário de configuração sem gravar as mudanças.

É possível definir qualquer um dos campos de endereço IP no utilitário de configuração como 0.0.0.0. O servidor substituirá essas entradas pelo endereço IP do primeiro adaptador de rede instalado nesse servidor.

Configurando o servidor DHCP

Será necessário adicionar a opção 60 (decimal) às tags DHCP do servidor DHCP se os servidores PDHCP e DHCP estiverem em execução no mesmo servidor físico. Essa opção deve ser um tipo de string e deve conter as letras PXEClient.

Para obter mais informações, consulte Configurando serviços DHCP padrão e DHCP Proxy no Windows 2000 Advanced Server.

Configurando o módulo MTFTP/TFTP

É possível definir o caminho utilizado pelo módulo MTFTP/TFTP para acessar arquivos, modificando o arquivo tftp.ini. As opções a seguir estão disponíveis:

ReadPath: defina o caminho utilizado pelo módulo MTFTP/TFTP para acessar arquivos. O valor padrão para essa configuração é sys:\tftp\.

WriteProtect: defina o valor como 0 para fazer com que o módulo MTFTP/TFTP aceite solicitações de Gravação, ou defina o valor como 1 para proibir solicitações de Gravação.

NOTA:  os nomes de variáveis (por exemplo, ReadPath) fazem distinção entre maiúsculas e minúsculas.

Configurando o módulo DHCP Proxy

É possível definir os parâmetros utilizados pelo módulo DHCP Proxy, modificando o arquivo pdhcp.ini. As opções a seguir estão disponíveis:

TRANSACTION_SERVER_IP: o cliente do Preboot Services entra em contato com o servidor nesse endereço IP para verificar se existem trabalhos de criação de imagens.

TFTP_SERVER_IP: o cliente PXE ou do Preboot Services entrará em contato com o servidor nesse endereço IP para fazer o download do cliente do Preboot Services (dinic.sys) e do mecanismo de Criação de Imagens se for necessário realizar um trabalho de criação de imagens.

PDHCP_Server_IP: se esse endereço for definido, o servidor DHCP Proxy tentará se vincular ao endereço IP no servidor. Esse endereço IP deve ser válido no servidor.

Essa configuração também pode ser utilizada para que o servidor DHCP Proxy seja forçado a utilizar o adaptador de LAN virtual em um servidor de cluster em vez do adaptador de LAN física do servidor.

Essa configuração pode ser utilizada para que o servidor PDHCP seja forçado a responder em apenas uma interface de um servidor multihoming.

BOOT_MENU_TIMEOUT: essa configuração controla por quando tempo (em segundos) o menu de boot do PXE é exibido durante a inicialização de uma estação de trabalho PXE.

USE_MTFTP: defina essa opção como 0 para desabilitar transferências TFTP multicast. Essa é a configuração padrão.

Defina essa opção como 1 para habilitar transferências TFTP multicast. Nesse modo, o cliente PXE aguarda até se unir a um grupo multicast para a transferência do arquivo dinic.sys inicial. A habilitação dessa opção acrescenta de 10 a 20 segundos na seqüência de inicialização do PXE e, portanto, não é recomendada.

MTFTP_IP: esse valor especifica o multicast IP que deve ser utilizado pelo servidor para transferências MTFTP.

MTFTP_SERVER_PORT: esse valor especifica a porta do servidor a ser utilizada para transferências MTFTP.

MTFTP_CLIENT_PORT: esse valor especifica a porta do cliente a ser utilizada para transferências MTFTP.

MTFTP_OPEN_TIMEOUT: define o tempo a ser aguardado antes da abertura da sessão MTFTP.

MTFTP_REOPEN_TIMEOUT: define o tempo a ser aguardado antes da reabertura da sessão MTFTP.

NOTA:  os nomes de variáveis (por exemplo, MTFTP_IP) fazem distinção entre maiúsculas e minúsculas.

Configurando o módulo do servidor de Transações

É possível definir os parâmetros utilizados pelo módulo do servidor de Transações, modificando o arquivo dts.ini. A opção a seguir está disponível:

Server UdpPort: defina esse valor como o número da porta UDP que você deseja utilizar.

NOTA:  o nome dessa variável faz distinção entre maiúsculas e minúsculas.

Configurando o servidor DHCP

Para obter informações sobre como executar o servidor DHCP e o servidor DHCP Proxy no mesmo servidor NetWare, consulte Configurando serviços DHCP padrão e DHCP Proxy em um servidor NetWare 6.x DHCP.

Portas disponíveis

O Preboot Services para Desktop Management utiliza portas IP patenteadas e conhecidas.

As portas IP conhecidas incluem:

• 67 decimal: o servidor DHCP Proxy recebe solicitações para informações PXE nessa porta. Ela corresponde à mesma porta utilizada por um servidor DHCP padrão.

• 68 decimal: o servidor DHCP/Proxy DHCP recebe solicitações de clientes nessa porta.

• 69 decimal: nessa porta, o servidor TFTP recebe solicitações para arquivos provenientes de clientes PXE ou de clientes do Preboot Services.

• 111 decimal: corresponde à porta do mapeador de portas. Consulte o documento RFC 1057 para obter uma descrição desse servidor.

As portas IP patenteadas incluem:

• 360 decimal: nessa porta, o servidor MTFTP recebe solicitações MTFTP provenientes de clientes PXE ou de clientes do Preboot Services.

• 4011 decimal: o servidor Proxy DHCP usa essa porta para se comunicar com clientes PXE mas somente em execuções no mesmo servidor que o servidor DHCP padrão.

• 18753 decimal: porta de conexão do cliente com o servidor de Transações. Nessa porta, o servidor de Transações recebe todas as solicitações de conexão provenientes dos clientes do Preboot Services.

Mudando o uso de portas no servidor Windows

Se necessário, o servidor de Transações e o servidor MTFTP podem ser configurados de forma a utilizar portas diferentes. Para mudar a porta, utilize o procedimento a seguir:

1. Na área de trabalho do servidor Windows, clique em Iniciar > Programas > ZEN Preboot Services > Configuração do ZEN Preboot Services > configuração_preboot_service.

2. Mude as configurações relevantes.

3. Pare e inicie o servidor para que as mudanças sejam efetivadas.

Mudando o uso de portas no NetWare

1. Edite o arquivo dts.ini, localizado no mesmo diretório que o módulo dts.nlm.

2. Defina ServerUdpPort como o número da porta que você deseja utilizar.

3. Pare e inicie o módulo dts.nlm para que as mudanças sejam efetivadas.
