3.2 Переходы по схеме

В разделе показано, как перемещаться по диаграмме отношений следующими способами:

3.2.1 Переход на один уровень выше

Чтобы в дереве отношений перейти на ближайший более высокий уровень и раскрыть его:

  1. Щелкните значок На уровень выше в текущей карточке верхнего уровня.

    Пусть, например, в этом окне просмотра Марго щелкает На уровень выше:

    С помощью кнопки со стрелкой вверх пользователь может отобразить как минимум два вышестоящих уровня

    Ее диаграмма раскрывается, включая вышестоящий уровень:

    Пользовательская диаграмма включает ближайший вышестоящий уровень

    Кнопка На уровень выше доступна только в случае, если владелец карточки назначен менеджером. Если эта функция недоступна, обратитесь к администратору.

    С данной карточки можно дважды перейти на уровень выше.

3.2.2 Переопределение корня отношения

Чтобы переопределить корень в окне просмотра схемы отношений, выполните следующие действия:

  1. Найдите пользовательскую карточку, которая должна стать новым корнем.

  2. Щелкните Сделать этот объект новым корнем Пользовательская диаграмма включает ближайший вышестоящий уровень или имя пользователя (имя — это ссылка) в карточке. Выбранная карточка станет корнем структурной схемы.

    Пусть, например, в своей собственной карточке Марго Маккензи щелкает "Сделать этот объект новым корнем" в таком окне просмотра:

    Пользователь просматривает свою карточку и один вышестоящий уровень

    Ее карточка становится новым корнем и находится теперь в верхней точке структурной схемы:

    Пользователь сделал свою карточку корневой, и теперь она расположилась на верхнем уровне его диаграммы

3.2.3 Переключение отношения по умолчанию

  1. Щелкните Переключиться на структурную схемуПользователь сделал свою карточку корневой, и теперь она расположилась на верхнем уровне его диаграммы, чтобы изменить отношение по умолчанию.

  2. Выберите тип отношения для отображения. Администратор может использовать отношения, предоставляемые Novell (см. Таблица 3-1), а также определить специальные отношения.

    Таблица 3-1 Типы отношений структурной схемы, поддерживаемые Novell

    Тип структурной схемы

    Описание

    Менеджер-сотрудник

    Отображает подотчетность подчиненных их менеджерам.

    Группа пользователей

    Отображает пользователей и группы, к которым они принадлежат.

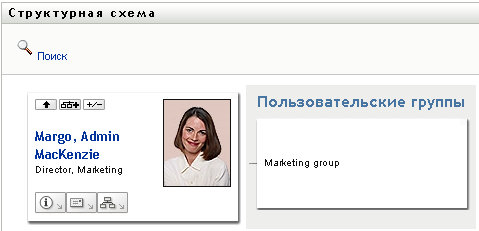

Марго Маккензи меняет представление отношения по умолчанию на "Группы пользователей":

Переключение отношения по умолчанию

3.2.4 Развертывание или свертывание схемы по умолчанию

По умолчанию тип схемы отношений — "Менеджер-сотрудник", если Вы или Ваш администратор не задали другой тип. Чтобы развернуть или свернуть схему по умолчанию:

  1. Найдите карточку, для которой хотите развернуть или свернуть схему отношений по умолчанию.

  2. Нажмите кнопку переключателя Развернуть/Свернуть текущее отношение Переключение отношения по умолчанию.

    Схема будет развернута или свернута, чтобы показать или скрыть дочерние карточки, связанные с выбранной. Ниже показаны примеры окон просмотра для развернутой и свернутой диаграмм.

    Кнопка "Развернуть/Свернуть текущее отношение" — это переключатель. Это пример окна просмотра развернутой диаграммы
    Кнопка "Развернуть/Свернуть текущее отношение" — это переключатель. Это пример окна просмотра свернутой диаграммы

3.2.5 Выбор отношения для развертывания или свертывания

  1. Определите карточку, отношения которой хотите просмотреть.

  2. Нажмите в этой карточке Выбор отношения для развертывания или свертывания Кнопка "Развернуть/Свернуть текущее отношение" — это переключатель. Это пример окна просмотра свернутой диаграммы . Откроется выпадающий список.

  3. Выберите в выпадающем списке отношение и действие:

    Действие

    Описание

    Развернуть "менеджер-сотрудник"

    Выберите этот параметр, чтобы открыть схему типа "менеджер-сотрудник". Доступно, если схема закрыта.

    Развернуть группы пользователей

    Выберите этот параметр, чтобы открыть группы пользователей. Доступно, если группы пользователей закрыты.

    Свернуть схему "Менеджер-сотрудник"

    Выберите этот параметр, чтобы свернуть для карточки схему типа "менеджер-сотрудник". Доступно, если схема открыта.

    Свернуть группы пользователей.

    Выберите этот параметр, чтобы свернуть для карточки группы пользователей. Доступно, если схема открыта.

    Если администратор определил дополнительные отношения, они будут доступны в списке.

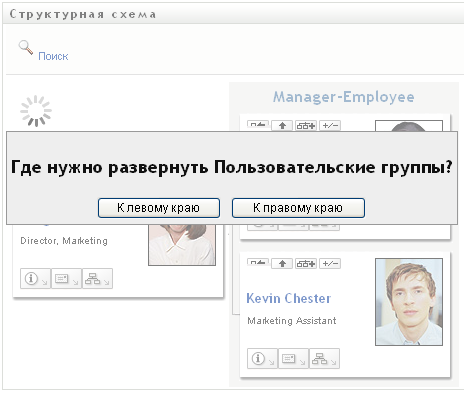

В следующем примере Марго Маккензи щелкает Выбор отношения для развертывания или свертывания и выбирает Развернуть группы пользователей:

снимок экрана

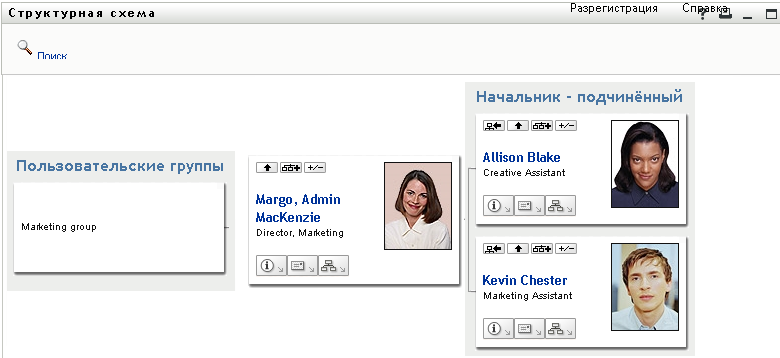

Затем она щелкает К левому краю и видит следующее:

Марго разворачивает схемы в обоих окнах просмотра: и "Менеджер-сотрудник", и "Группы пользователей".

3.2.6 Поиск пользователя в структурной схеме

На организационной диаграмме можно искать пользователей. Благодаря этому поиску можно быстро найти пользователя, который отсутствует в текущем окне просмотра или на схеме отношений. Найденный пользователь помещается в новый корень окна просмотра.

  1. Щелкните ссылку Поиск в верхнем левом углу схемы.

    Откроется страница поиска:

    На странице поиска объекта можно задать критерии поиска
  2. Задайте критерии поиска нужного пользователя:

    1. Используйте выпадающий список, чтобы выбрать поиск по Имени или Фамилии.

    2. В текстовом поле напротив выпадающего списка частично или полностью введите искомое имя.

      Будет выполнен поиск всех имен, начало которых совпадает с введенным текстом. Регистр не учитывается. При необходимости в тексте критерия поиска можно использовать символ подстановки — звездочку (*), чтобы представить строку любой длины, в том числе нулевой, из любых символов.

      Например, во всех приведенных ниже примерах будет найдено имя Chip:

      Chip

      chip

      c

      c*

      *p

      *h*

  3. Щелкните Поиск.

    Результаты поиска будут выведены на странице "Поиск":

    После выполнения поиска его результаты выводятся также на странице поиска объектов

    Если в отображаемом списке присутствует нужное имя, перейдите к Шаг 4. В противном случае вернитесь к Шаг 2.

    Щелкнув заголовок столбца, результаты поиска можно отсортировать по убыванию или по возрастанию.

  4. Выберите в списке нужного пользователя.

    Страница "Поиск" будет закрыта, а выбранный пользователь помещен в новый корень в окне просмотра схемы.
