1.4 開機前服務程序

以下各節描述了「開機前服務」程序的工作方式：

1.4.1 典型的開機前服務作業

典型的「開機前服務」作業流程如下：

  1. 在「ZENworks 控制中心」中建立影像集並將其指定至啟用 PXE 的設備。

  2. 啟用 PXE 的設備開始開機。

  3. 設備會傳送 DHCP 探查申請以判斷開機前服務影像伺服器的 IP 位址。

  4. DHCP 伺服器會回應 IP 位址供設備使用。

  5. Novell-proxydhcp 回應以 TFTP 伺服器的 IP 位址，以及「開機前服務」開機程式 (nvlnbp.sys) 的檔名。

  6. PXE 設備使用 novell-tftp 下載「開機前服務」開機程式。

  7. 下載並執行「開機前服務」開機程式後，設備會檢查 novell-zmgprebootpolicy 以查看是否有要執行的複製影像工作。

  8. 若有要執行的複製影像工作 (包含在指定至設備的影像集內)，設備會執行下列任務

    • ZENworks Imaging： 從伺服器下載 Configuration Management 影像環境，以便伺服器能開機至 Linux。

    • 協力廠商影像： 從伺服器下載 WinPE 環境。

  9. 影像集內包含的所有複製影像任務都會被執行。

  10. 若沒有要執行的複製影像任務，則不會下載檔案，並且設備會繼續開機至其作業系統。

除了使用 PXE 進行自動化作業，您還可以使用下列方法之一來手動執行開機前工作：

如需詳細資訊，請參閱節 3.1.2, 對 ZENworks Imaging 使用指令行。

1.4.2 以圖例說明開機前服務程序

以下各圖顯示了「開機前服務」(PXE) 設備與開機前服務影像伺服器之間的互動，當 PXE 設備開啟並開始開機時開始，當影像建立工作在該設備上開始時結束。

以下示例假定設備與影像伺服器位於同一個網路節區中。

階段 1：開始程序

視 novell-proxydhcp 是否與標準 DHCP 伺服器設定於同一個伺服器上，複製影像程序的開始方式會有所不同。以下各節描述了每種組態過程的開始方式，隨後階段 2 至 8：繼續程序中所述的各階段對於所有組態過程都是相同的。

標準 DHCP 與 Novell Proxy DHCP 設定於不同伺服器上

在此示例中，DHCP 伺服器與開機前服務影像伺服器是網路中兩個單獨的伺服器。

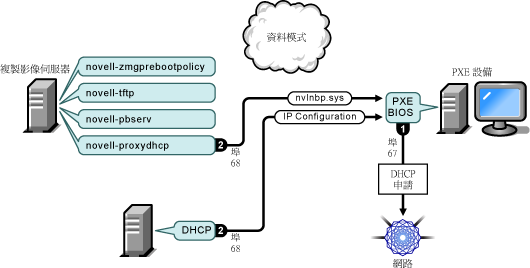

圖 1-1 獨立伺服器上的 DHCP 組態

階段 1 圖例：執行 novell-proxydhcp 精靈的伺服器與標準 DHCP 伺服器相同。

程序：

  1. 當設備開機時，PXE BIOS 會使用 PXE 延伸功能發出 DHCP 申請。申請使用埠 67 進行廣播。

  2. DHCP 伺服器在埠 68 上回應以 IP 組態資訊，Proxy DHCP 伺服器在埠 68 上回應以開機程式 (nvlnbp.sys) 名稱以及 TFTP 服務或精靈所在的 IP 位址。

  3. 請繼續執行階段 2 至 8：繼續程序。

標準 DHCP 與 Novell Proxy DHCP 設定於同一個伺服器上：A 部分

在此示例中，DHCP 伺服器與開機前服務影像伺服器設定於網路上的同一個伺服器上。如需此示例的第二部分，請參閱標準 DHCP 與 Novell Proxy DHCP 設定於同一個伺服器上：B 部分。

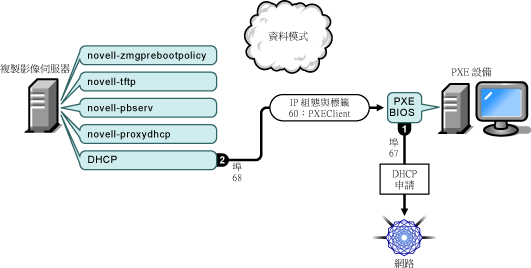

圖 1-2 DHCP 設定於同一個伺服器上：A 部分

階段 1a 圖例：執行 novell-proxydhcp 精靈的伺服器與標準 DHCP 伺服器不同。

程序：

  1. 當設備開機時，PXE BIOS 會使用 PXE 延伸功能發出 DHCP 申請。申請使用埠 67 進行廣播。

  2. DHCP 伺服器在埠 68 上回應以 IP 組態資訊，包括 PXEClient 的標籤 60 (表示 novell-proxydhcp 在同一個伺服器上執行)。

標準 DHCP 與 Novell Proxy DHCP 設定於同一個伺服器上：B 部分

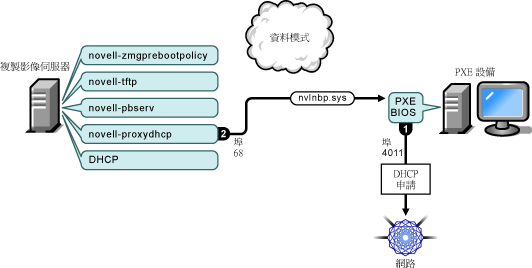

圖 1-3 DHCP 設定於同一個伺服器上：B 部分

階段 1b 圖例：執行 novell-proxydhcp 精靈的伺服器與標準 DHCP 伺服器不同。

程序：

  1. 當設備在 DHCP 回應中發現標籤 60 時，PXE BIOS 會在埠 4011 上重新發出 DHCP 申請。

  2. Proxy DHCP 伺服器在埠 68 上回應以開機程式 (nvlnbp.sys) 名稱以及 TFTP 服務或精靈所在的 IP 位址。

  3. 請繼續進行階段 2 至 8：繼續程序。

階段 2 至 8：繼續程序

以下各節說明了在階段 1 之后如何繼續執行「開機前服務」程序：

階段 2

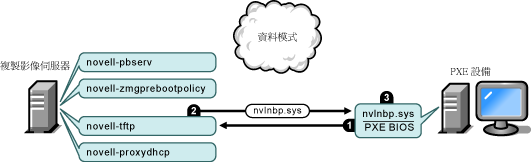

圖 1-4 開機前服務程序的階段 2

程序：

  1. PXE BIOS 向 TFTP 伺服器申請 nvlnbp.sys。

  2. TFTP 伺服器將 nvlnbp.sys 傳送至 PXE 設備。

  3. PXE 設備將 nvlnbp.sys 載入記憶體。

階段 3

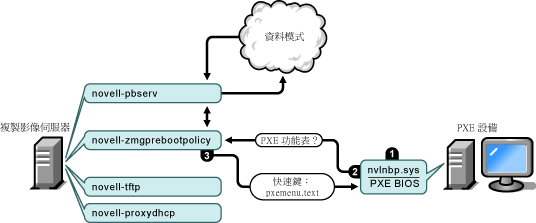

圖 1-5 開機前服務程序的階段 3

程序：

  1. Nvlnbp.sys 執行硬體偵測並讀取影像安全資料。

  2. Nvlnbp.sys 透過 novell-zmgprebootpolicy 從「資料模式」申請「Novell 開機前服務」功能表組態。

  3. Novell-zmgprebootpolicy 傳回「Novell 開機前服務」功能表組態。在這種情況下，pxemenu.txt 中描述的功能表會在使用者按下快速鍵時顯示。

階段 4

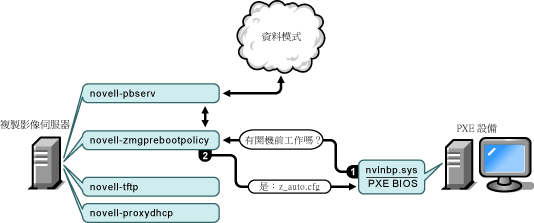

圖 1-6 開機前服務程序的階段 4

程序：

  1. 若沒有顯示「Novell 開機前服務」功能表，設備會透過 novell-zmgprebootpolicy 詢問「資料模式」是否有指定的工作。

  2. 若工作已指定，則 novell-zmgprebootpolicy 會回應以執行開機前工作時所使用之組態檔 (如上述圖例中所示的 ZENworks Imaging z_auto.cfg，以及 ZENworks Third-Party Imagingwinpe.cfg) 的名稱。

階段 5

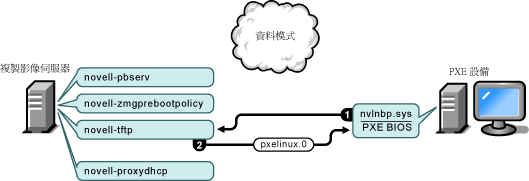

圖 1-7 開機前服務程序的階段 5

程序：

  1. PXE 設備向 TFTP 伺服器申請 pxelinux.0。

  2. TFTP 伺服器將 pxelinux.0 傳送至設備。

階段 6

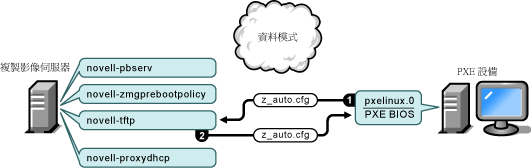

圖 1-8 開機前服務程序的階段 6

程序：

  1. Pxelinux.0 取代記憶體中的 nvlnbp.sys，並向 TFTP 伺服器申請 ZENworks Imaging z_auto.cfg (如上述圖例中所示)，以及 ZENworks Third-Party Imaging winpe.cfg。

  2. TFTP 伺服器會將 ZENworks Imaging 的 z_auto.cfg 檔案以及 ZENworks Third-Party Imaging 的 winpe.cfg 傳送至設備。

階段 7

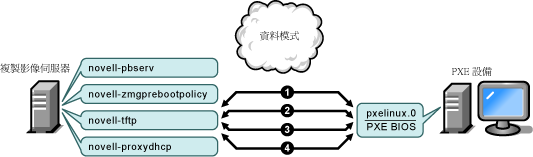

圖 1-9 開機前服務程序的階段 7

ZENworks Imaging 的程序 (如上述圖例中所示)：

  1. Pxelinux.0 向 TFTP 伺服器申請並接收 /boot/kernel。

  2. Pxelinux.0 向 TFTP 伺服器申請並接收 /boot/initrd。

  3. Pxelinux.0 向 TFTP 伺服器申請並接收 /boot/root。

  4. Pxelinux.0 向 TFTP 伺服器申請並接收 /boot/updateDrivers.tgz，但由於檔案不存在 (此檔案用於提供軟體發行之后的更新) 而遭拒。

ZENworks Third-Party Imaging 的程序：

  1. Pxelinux.0 向 TFTP 伺服器申請並接收 /boot/preboot.0。

  2. Pxeboot.0 向 TFTP 伺服器申請並接收 /boot/bootMgr.exe。

  3. 開機管理員載入 /boot/bcd。

  4. 開機管理員最終接收並載入 /boot/boot.sdi 與 /boot/winpe.wim。

階段 8

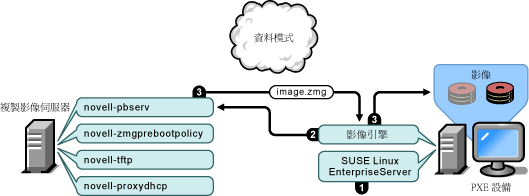

圖 1-10 ZENworks Imaging 的開機前服務程序 - 階段 8

ZENworks Imaging 的程序：

  1. 在設備上載入並執行 SUSE® Linux Enterprise Server (SLES)。

  2. ZENworks Imaging Engine (img) 申請指定的「開機前服務」工作詳細資料並執行工作。

  3. 將影像存放於設備上，並自動重新開機。

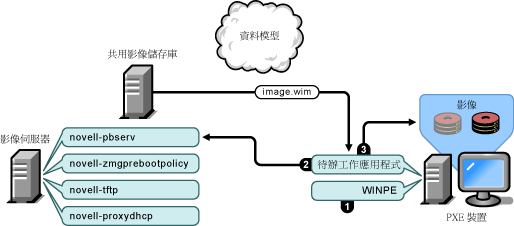

圖 1-11 ZENworks Third-Party Imaging 的開機前服務程序 - 階段 8

ZENworks Third-Party Imaging 的程序：

  1. 在設備上載入並執行 WinPE 套裝作業系統。

  2. Novell ZENworks Third-Party Imaging 公用程式申請指定的「開機前服務」工作詳細資料並執行工作。

  3. 將影像存放於設備上，並自動重新開機。
