3.2 À propos de l'interface utilisateur du client PlateSpin Migrate
La fenêtre du client PlateSpin Migrate comporte les éléments suivants :
-
Barre de menus : reflète la vue actuelle et présente les groupes de commandes permettant d'accéder aux opérations et aux fonctions du programme.
-
Barre d'outils : reflète la vue actuelle et propose des raccourcis visuels des opérations et fonctions du programme.
-
Vue actuelle : zone de travail de l'interface ; répertorie les machines (en mode Vue des serveurs) ou les tâches (en mode Vue des tâches).
-
Volets : alignés verticalement à gauche de la fenêtre, les volets facilitent la sélection de la vue actuelle (volet Vue) ou d'une tâche de migration (volet Tâches). Le volet Détails reflète la vue actuelle et fournit des informations récapitulatives sur un élément sélectionné dans la vue actuelle.
-
Barre d'état : située au bas de la fenêtre du client PlateSpin Migrate, la barre d'état affiche le serveur PlateSpin Migrate auquel le client est actuellement connecté, le réseau PlateSpin Migrate que vous utilisez, le nom et le rôle de l'utilisateur actuellement logué, et l'état de la fonction de découverte automatique du réseau.
Pour plus d'informations, reportez-vous aux sections suivantes.
3.2.1 Vue Serveurs
La vue Serveurs est la principale interface visuelle pour les workloads sources et les cibles découverts. Sa zone principale se compose de deux volets que vous pouvez personnaliser en fonction de vos besoins.

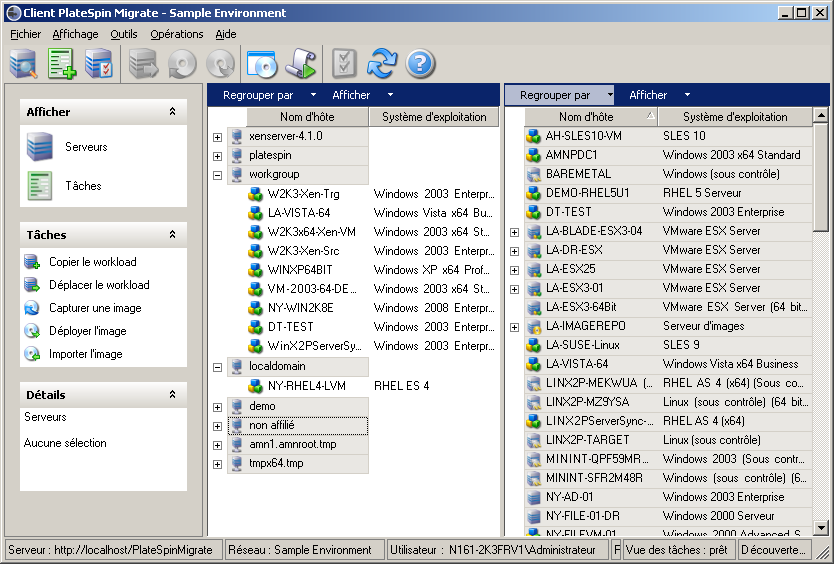

Figure 3-1 Vue Serveurs du client PlateSpin Migrate
L'affichage hiérarchique des éléments dans la vue Serveurs reflète leur organisation sur leur plate-forme respective. Par exemple, les machines virtuelles apparaissent imbriquées en dessous de leur hôte de machines virtuelles, les images flexibles PlateSpin sont sous leur serveur d'images et les zones Solaris (considérées comme des machines virtuelles), en dessous de leur serveur de zone Solaris respectif.
En outre, la barre permet de rassembler les machines par affiliation à un domaine ou un serveur vCenter (pour les systèmes de serveur VMware ESX). Reportez-vous à la section Organisation de la vue Serveurs.
REMARQUE :la hiérarchie de la vue Serveur ne représente pas les structures et hiérarchies avancées de gestion des ressources des machines virtuelles, telles que l'appartenance à des réserves de ressources ou l'affiliation à des clusters ESX DRS (Distributed Resource Scheduler). Pour afficher ce type d'informations, consultez les propriétés d'un élément. Reportez-vous à la section Affichage des propriétés des workloads sources et des cibles.
Organisation de la vue Serveurs
Vous pouvez filtrer les workloads sources et les cibles en fonction du système d'exploitation, du domaine, du nom et du type à l'aide des menus déroulants et . Le menu déroulant permet de rassembler les éléments dans la vue Serveurs selon les caractéristiques suivantes :
-
Affiliation à un domaine
-
Nom d'hôte
-
Affiliation à un serveur VMware vCenter
Pour contrôler davantage le nombre d'éléments affichés dans l'un des deux volets de la vue, vous pouvez également utiliser le menu déroulant afin de filtrer les machines par type de workload, tel que Windows NT 4, Windows 2000, Red Hat Linux, etc., comme illustré dans la figure ci-dessous :

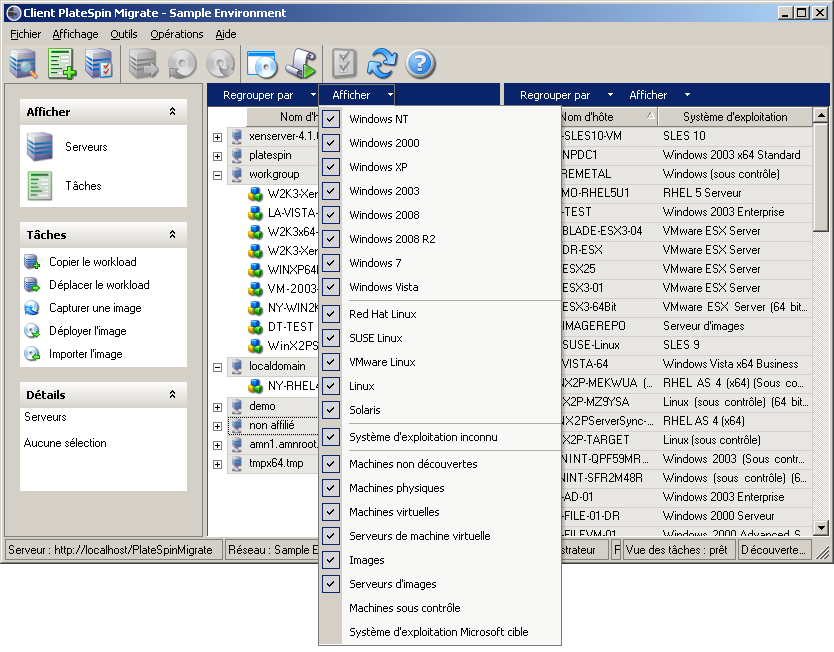

Figure 3-2 Options de la vue Serveurs pour le tri des éléments par type
Affichage des propriétés des workloads sources et des cibles
La vue Serveurs vous permet d'accéder aux principales propriétés des workloads sources et des cibles découverts. Pour ce faire, cliquez avec le bouton droit sur un élément et sélectionnez .
Pour chaque machine, le système fournit des informations concernant les aspects suivants de l'élément sélectionné :
-
Profil réseau, matériel et du système d'exploitation
-
Volumes, partitions et utilisation des disques
-
Programmes et services
Les propriétés d'une machine virtuelle fournissent des informations concernant l'environnement de cette dernière sur sa plate-forme de virtualisation correspondante, y compris des renseignements sur l'hôte et la quantité de mémoire allouée ainsi que la capacité de traitement.
Les propriétés des hôtes de machines virtuelles fournissent des informations spécifiques au système sélectionné. Par exemple, vous pouvez afficher les machines virtuelles s'exécutant sur un serveur VMware ESX sélectionné, les adaptateurs réseau virtuels en cours d'utilisation, ou encore les réserves de ressources qui sont configurés sur ceux-ci.
Les serveurs VMware ESX qui sont assignés à une grappe DRS (Distributed Resource Scheduler) fournissent des informations sur le nom de cette dernière et le niveau d'automatisation DRS (entièrement ou partiellement automatisé, ou encore manuel). Ces informations sont également renseignées dans les propriétés des serveurs VMware ESX faisant partie de plates-formes VMware vCenter.
Les propriétés des systèmes de grappe Windows fournissent des informations sur les paramètres de base de la grappe inventoriée, tels que le nom de la grappe, l'adresse IP, le quorum, les disques partagés et le type de noeud.
La figure suivante affiche les propriétés d'un serveur VMware ESX découvert.

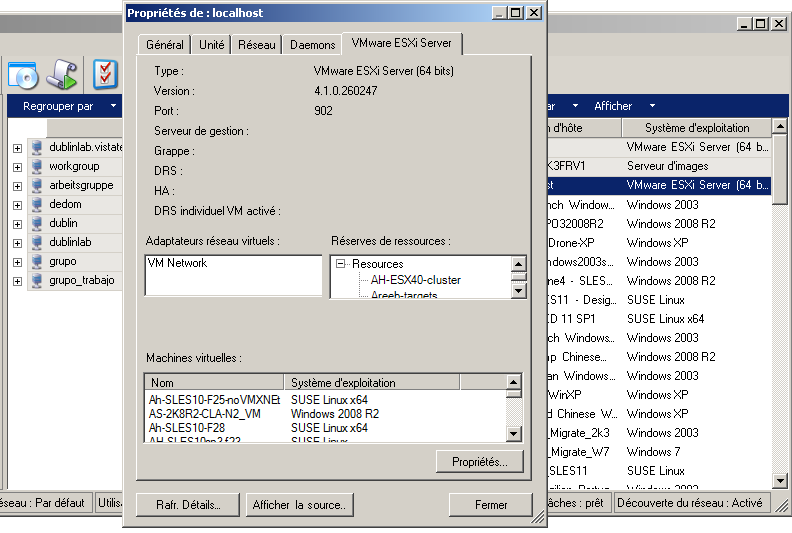

Figure 3-3 Informations spécifiques aux serveurs VMware ESX dans les propriétés du système
Liste des icônes spécifiques aux machines dans la vue Serveurs
Les workloads sources et les cibles découverts sont associés à des icônes uniques qui permettent d'identifier le type de workload ou d'hôte de workload.
Tableau 3-1 Icônes spécifiques à la machine dans la vue Serveurs
3.2.2 Vue Tâches
La vue Tâches affiche toutes les tâches, notamment de découverte, de migration et de capture d'image, organisées sous deux onglets :
-
Tâches : toutes les tâches soumises pour exécution.
-
Tâches enregistrées : toutes les tâches enregistrées qui n'ont pas encore été soumises pour exécution. Reportez-vous à la Section 3.7.4, Démarrage d'une tâche de migration enregistrée dans la vue Tâches.

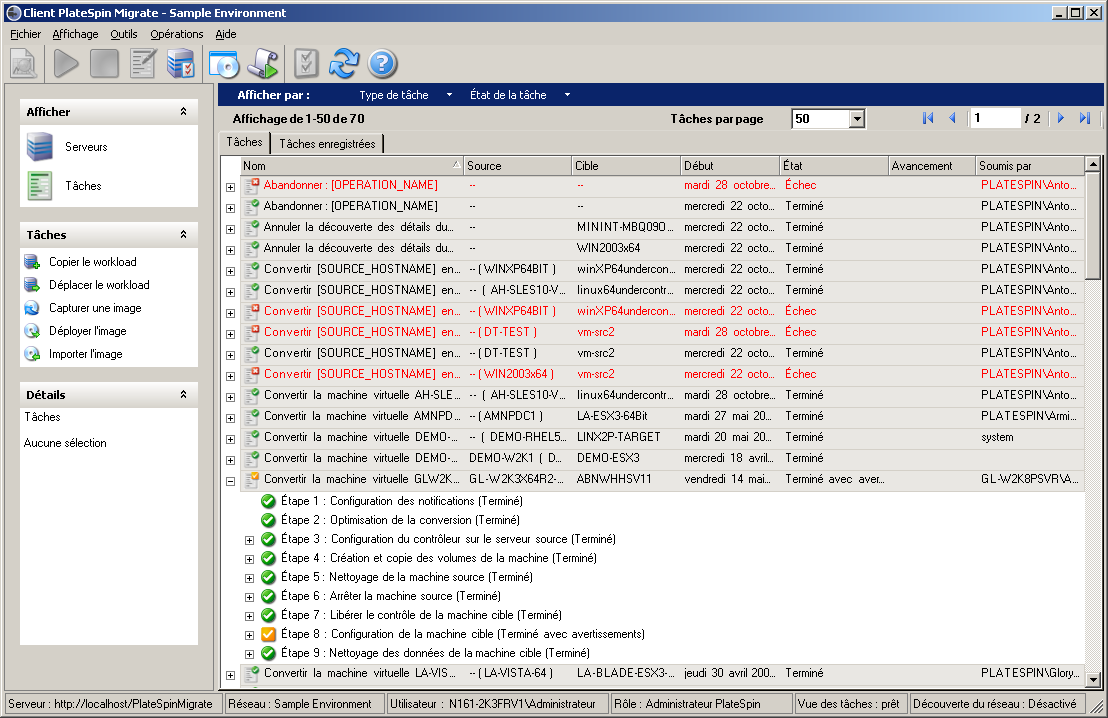

Figure 3-4 Vue Tâches du client PlateSpin Migrate
Vous pouvez filtrer les tâches affichées dans la vue. Utilisez les menus et pour appliquer des filtres à la vue :
-
Type de tâche : permet d'afficher les tâches de découverte, de migration ou de tout autre type.
-
État de la tâche : permet d'afficher les tâches ayant échoué, en cours d'exécution et terminées.
3.2.3 Volet Tâches
Le volet Tâches de la fenêtre du client PlateSpin Migrate contient les principales opérations de migration. Cliquez sur une tâche pour ouvrir la fenêtre Opération qui permet de sélectionner la source et la cible de migration ainsi que la méthode de configuration. Reportez-vous à la Section 3.7.1, Sélection d'une méthode de configuration des tâches de migration.
3.2.4 Barre d'état
La barre d'état de la fenêtre du client PlateSpin Migrate affiche des informations sur les éléments suivants :
-
Le serveur PlateSpin Migrate auquel vous êtes actuellement connecté.
-
Le réseau PlateSpin Migrate actuellement utilisé.
-
Le nom d'utilisateur avec lequel vous êtes logué et le rôle PlateSpin Migrate assigné à votre compte utilisateur.
-
L'état de la fonction de découverte automatique du réseau.
Figure 3-5 Barre d'état de la fenêtre du client PlateSpin Migrate
Double-cliquez sur l'un des trois premiers éléments d'état pour ouvrir la fenêtre Paramètres du serveur PlateSpin Migrate. Reportez-vous à la section Connexion à un serveur PlateSpin Migrate.
Double-cliquez sur l'élément d'état Découverte du réseau pour activer ou désactiver la découverte automatique du réseau Windows. Reportez-vous à la section Découverte, enregistrement et préparation d'une machine virtuelle pour une tâche de synchronisation de serveurs.
