6.12 Gestion des volumes et des supports de stockage d'un workload

Grâce à PlateSpin Migrate, vous pouvez configurer votre tâche de migration afin de gérer vos volumes de workload et leur disposition physique ou virtuelle dans l'infrastructure cible.

Virtualisation de workload (X2V)

Lorsque vous virtualisez un workload, vous pouvez sélectionner les volumes que vous souhaitez inclure sur la cible et gérer la taille de leur espace disponible. Vous pouvez également contrôler la manière dont la disposition du disque physique sur votre source est propagée sur la machine virtuelle homologue en fonction de la configuration du support de stockage de la plate-forme de virtualisation cible et des fonctions et des fonctionnalités de gestion du disque virtuel.

Déploiement de workload sur du matériel physique

Lorsque vous migrez des workloads vers du matériel physique, vous pouvez sélectionner les volumes sources à y inclure et à dimensionner, et choisir quels disques cibles repartitionner et sur lesquels stocker des données.

Stockage RAID

PlateSpin Migrate prend en charge le stockage RAID (Redundant Array of Independent Disks - Ensemble redondant de disques indépendants) qu'il traite comme n'importe quel matériel de stockage. Tant que le pilote de contrôleur de stockage associé est présent, PlateSpin Migrate parvient à effectuer la migration. PlateSpin Migrate ne prend pas en charge les implémentations logicielles de la technologie RAID.

Stockage SAN

PlateSpin Migrate prend en charge le stockage SAN (sous-réseau de stockage). Tant que le pilote de l'adaptateur HBA (Host Bus Adpater) associé est présent, PlateSpin Migrate parvient à effectuer la migration. PlateSpin Migrate traite les unités logiques SAN comme n'importe quel autre disque avec des volumes logiques.

NAS

PlateSpin Migrate prend en charge les systèmes de stockage en réseau (NAS - Network Attached Storage). PlateSpin Migrate traite les NAS comme n'importe quel autre disque avec des volumes logiques.

Disques dynamiques Windows

PlateSpin Migrate prend en charge les disques dynamiques Windows, notamment les configurations en miroir, fractionnées et RAID 5.

PlateSpin Migrate traite les disques dynamiques comme n'importe quel autre volume logique. Lorsque vous convertissez des workloads comportant des disques dynamiques, les disques sur le workload cible sont créés en tant que disques de base, que vous pouvez utiliser pour supprimer les configurations de disque dynamique obsolètes ou superflues. Une fois la migration terminée, vous pouvez alors effectuer une mise à niveau pour que les disques souhaités sur vos cibles deviennent dynamiques.

Volumes logiques Linux

PlateSpin Migrate prend en charge les volumes logiques des workloads Linux. Si le gestionnaire de volumes logiques (LVM) est installé sur votre source Linux, vous pouvez utiliser plusieurs fonctions LVM1 et LVM2 afin de mieux gérer la disposition et l'organisation de votre workload cible.

Vous pouvez configurer votre tâche de migration de workload pour :

REMARQUE :PlateSpin Migrate ne prend pas en charge la copie des instantanés ni des miroirs LVM. Vous pouvez créer des instantanés LVM et des volumes logiques en miroir sur la cible une fois la migration terminée.

Les paramètres de configuration du volume et de la disposition de l'espace de stockage dépendent du mode de configuration de la tâche (Avancé ou Assistant), du type de migration, de la plate-forme de virtualisation cible et du système d'exploitation source.

OES 2 : systèmes de fichiers NSS et EVMS

PlateSpin Migrate prend en charge les systèmes de fichiers NSS des workloads OES 2 ainsi que les fonctionnalités de disposition des volumes EVMS. Vous pouvez :

Les sections suivantes fournissent des informations supplémentaires :

6.12.1 Configuration de la disposition du stockage et du volume (mode Assistant)

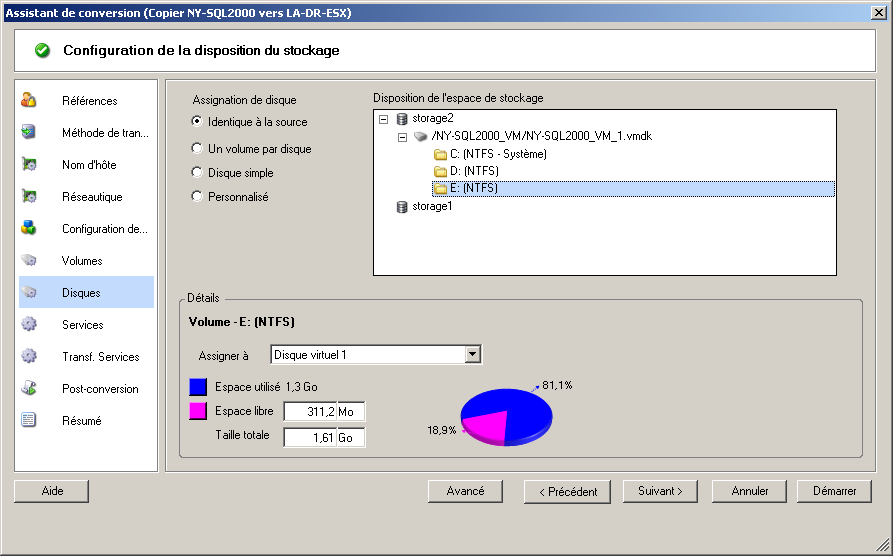

Configuration de la disposition du stockage : X2V (mode Assistant)

Cette page de l'assistant de migration permet de spécifier un modèle d'assignation de disque au cours d'opérations de virtualisation de workload.

Dans le volet de navigation de l'assistant, cliquez sur Disques.

Section Disposition de l'espace de stockage : affiche les informations sous forme d'arborescence en fonction des options sélectionnées.

Options Assignation de disque : ces options contrôlent la manière dont la disposition du disque source est propagée sur la cible. Sélectionnez l'option qui convient le mieux à votre migration. Pour ajouter un disque virtuel, sélectionnez Personnalisé, puis cliquez sur Ajouter un disque virtuel dans la section Détails.

Section Détails : affiche les informations applicables à l'élément sélectionné dans l'arborescence Disposition de l'espace de stockage.

Vous pouvez réorganiser les disques grâce au glisser-déplacer.

Pour ajouter un disque virtuel, sélectionnez un élément de stockage dans la section supérieure et, dans la section Détails, cliquez sur Ajouter un disque virtuel.

Pour afficher le chemin et le nom d'un disque virtuel et de la banque de données à laquelle il est assigné, sélectionnez-le.

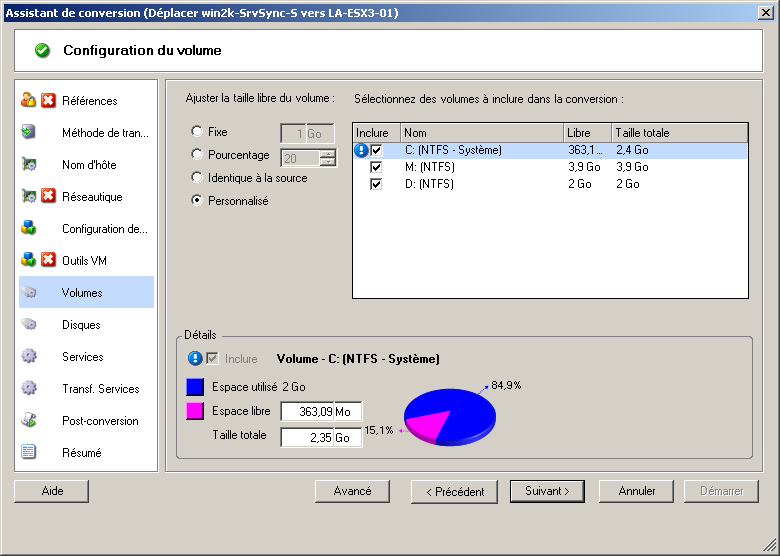

Configuration du volume : X2V, X2P (mode Assistant)

Cette page de l'assistant de migration permet de sélectionner les volumes à inclure dans la migration et de régler la taille du volume sur la cible.

Dans le volet de navigation de l'assistant, cliquez sur Volumes.

Ajuster la taille libre du volume : choisissez l'une de ces options pour spécifier l'espace disponible du volume. Personnalisé vous permet d'entrer une valeur correspondant à l'espace disponible dans la zone Détails.

Sélectionnez des volumes à inclure dans la conversion : choisissez les volumes à convertir. Les volumes System ou Boot doivent être sélectionnés.

Détails : affichez les informations sur le volume sélectionné. Vous pouvez modifier les valeurs d'espace disponible et de taille totale.

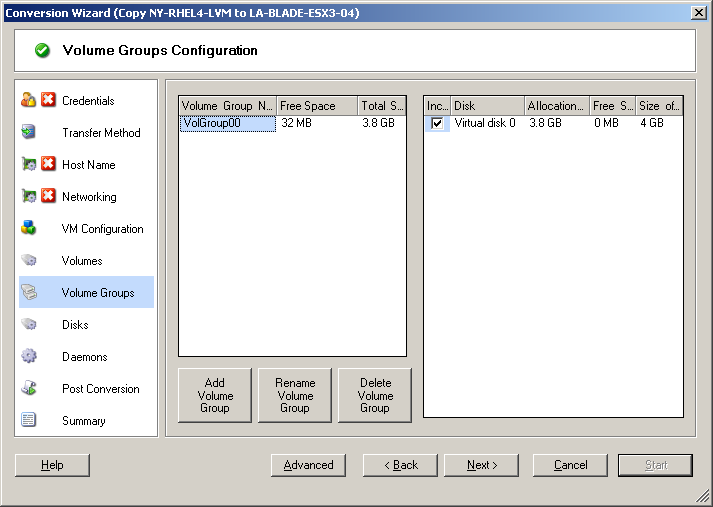

Linux Configuration des groupes de volumes (mode Assistant)

Cette page de l'assistant permet de gérer des groupes de volumes LVM (gestionnaire de volumes logiques). Elle ne s'affiche que si LVM est installé sur la source.

Dans le volet de navigation de l'assistant, cliquez sur Groupes de volumes.

Pour ajouter, renommer ou supprimer un groupe de volumes, cliquez sur le bouton correspondant.

Pour inclure un groupe de volumes dans la migration, cochez la case correspondante dans le volet droit.

Pour allouer un espace de stockage à un groupe de volumes, cliquez sur la ligne Allocation du groupe de volumes.

REMARQUE :les groupes de volumes non assignés sont supprimés avant la migration.

6.12.2 Configuration d'unité (mode Avancé)

Lorsque vous êtes en mode Avancé, la fenêtre Tâche de conversion homologue à homologue donne accès à une seule interface de configuration associant les écrans Volumes et Disques de l'assistant.

Pour accéder aux options de configuration d'unité en mode Avancé :

  • Dans la fenêtre Tâche de migration, sous la section Configuration d'unité, cliquez sur Disques durs.

Les paramètres varient en fonction du système cible.

Configuration de l'unité Windows X2P (mode Avancé)

Ces paramètres permettent de sélectionner les volumes à copier au cours de la migration :

Copier : sélectionnez les volumes à copier au cours de la migration.

Nouvel espace libre : pour redimensionner le volume au cours de la migration, spécifiez la quantité souhaitée d'espace disponible. PlateSpin Migrate ajuste automatiquement la Nouvelle taille.

Nouvelle taille : pour redimensionner le volume au cours de la migration, spécifiez la taille souhaitée. PlateSpin Migrate ajuste automatiquement le Nouvel espace libre.

Vers le disque : sélectionnez le disque dur de la machine physique cible sur lequel le volume sera copié.

Conserver les partitions : cliquez sur cette colonne pour déterminer si une partition existante du fournisseur doit rester intacte au cours de la migration. Si les partitions ne sont pas sélectionnées, PlateSpin Migrate les supprime définitivement du serveur.

Configuration du volume LVM et de l'unité Linux (mode Avancé)

Ces paramètres permettent de sélectionner les volumes et les espaces sources autres que des volumes à copier et à dimensionner au cours de la migration. L'onglet Groupes de volumes n'est disponible que si LVM est installé sur la source.

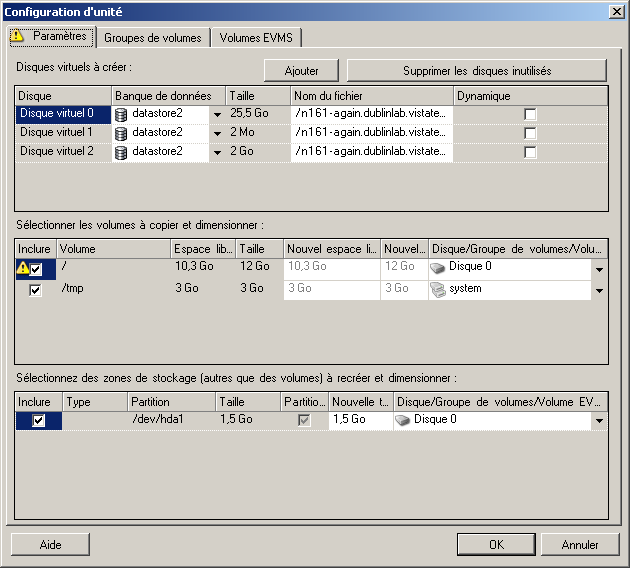

Configuration du volume LVM et de l'unité Linux (onglet Paramètres)

Ces paramètres permettent de sélectionner les volumes sources à copier, les espaces sources (autres que des volumes) à recréer et à dimensionner et les disques cibles à repartitionner et sur lesquels stocker des données.

Inclure : sélectionnez les volumes ou les espaces sources autres que des volumes à copier ou à recréer et à dimensionner au cours de la migration.

Nouvel espace libre : pour redimensionner le volume au cours de la migration, spécifiez la quantité souhaitée d'espace disponible. PlateSpin Migrate ajuste automatiquement la Nouvelle taille.

Nouvelle taille : pour redimensionner le volume au cours de la migration, spécifiez la taille souhaitée. PlateSpin Migrate ajuste automatiquement le Nouvel espace libre.

Groupe de disques/volumes : sélectionnez le disque dur ou le groupe de volumes de la machine physique cible sur lequel le volume sera copié.

Conserver les partitions : pour chaque disque, cliquez sur la cellule correspondante de cette colonne pour sélectionner les partitions existantes du fournisseur à conserver au cours de la migration. Si les partitions ne sont pas sélectionnées, PlateSpin Migrate les supprime définitivement du serveur.

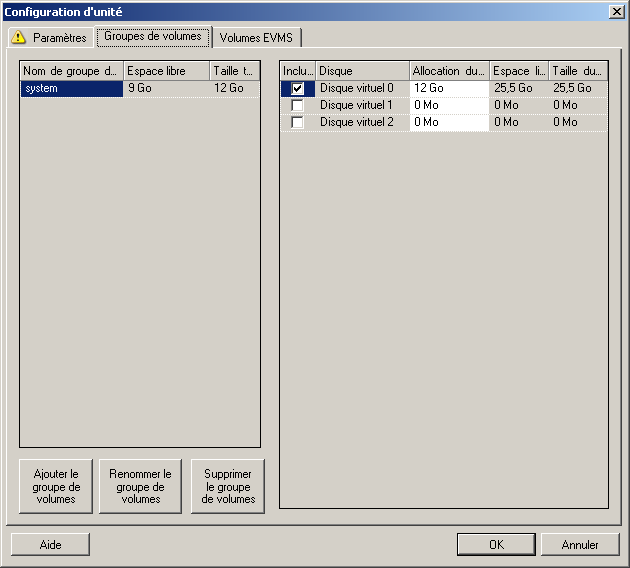

Configuration du volume LVM et de l'unité Linux (onglet Groupes de volumes)

Utilisez ces paramètres pour gérer des groupes de volumes.

Ajouter le groupe de volumes : crée sur la machine cible un groupe de volumes qui n'existe pas sur la machine source.

Renommer le groupe de volumes : renomme un groupe de volumes en cours de copie de la source vers la cible.

Supprimer le groupe de volumes : supprime un groupe de volumes afin qu'il ne soit pas créé sur la machine cible. Les volumes assignés au groupe de volumes peuvent être réaffectés à d'autres emplacements à l'aide de l'onglet Paramètres (par défaut, ils sont assignés au disque).

Allocation du groupe de volumes : pour allouer de l'espace sur les disques à un groupe de volumes, sélectionnez celui-ci, puis choisissez les disques à inclure. Spécifiez la quantité d'espace à lui allouer sur chaque disque inclus.
Configuration du volume et de l'unité Linux (OES 2) (onglet Volumes EVMS)

Utilisez ces paramètres pour gérer les volumes EVMS (workloads OES 2 avec systèmes de fichiers NSS).

(Section gauche)

Nom du volume EVMS : affiche une liste des volumes EVMS trouvés sur la source.

Boutons Ajouter un volume EVMS et Supprimer le volume EVMS : cliquez sur ces boutons pour créer ou supprimer des volumes EVMS.

(Section droite)

Inclure : sélectionnez cette option pour inclure le volume indiqué dans la migration.

Allocation pour le volume EVMS : pour allouer de l'espace, sélectionnez un volume, puis les disques à y inclure. Spécifiez la quantité d'espace à lui allouer sur chaque disque inclus.

REMARQUE :

  • La sélection de plusieurs disques pour un seul volume EVMS n'est possible que pour les volumes avec des réserves NSS.

  • Les volumes EVMS source et cible doivent avoir la même taille.

Configuration de l'unité P2V/V2V de la machine virtuelle cible (mode Avancé)

Lorsque vous configurez une tâche de virtualisation homologue à homologue en mode Avancé, la fenêtre Configuration de tâche donne accès aux paramètres spécifiques à la plate-forme de virtualisation cible.

Configuration de l'unité : VMware ESX 3

Les paramètres de configuration de l'unité suivants sont spécifiques à VMware ESX 3.

Banque de données : sélectionnez le volume de banque de données sur le serveur ESX 3.0 sur lequel vous souhaitez placer les fichiers vmdk.

Copier : sélectionnez les volumes à copier au cours de la migration.

Nouvel espace libre : pour redimensionner le volume au cours de la migration, spécifiez la quantité souhaitée d'espace disponible. PlateSpin Migrate ajuste automatiquement la Nouvelle taille.

Nouvelle taille : pour redimensionner le volume au cours de la migration, spécifiez la taille souhaitée. PlateSpin Migrate ajuste automatiquement le Nouvel espace libre.

Groupe de disques/volumes : assigne le volume à un disque ou, si LVM est activé, à un groupe de volumes. Le volume est copié sur ce disque ou groupe de volumes de la machine cible.

Créer : sélectionnez toutes les partitions de disque non-volume devant être créées sur la machine cible (par exemple, une partition d'échange Linux).

Nouvelle taille : pour redimensionner la partition non-volume au cours de la migration, spécifiez la taille souhaitée.
Configuration d'unité : VMware ESX 2

Les paramètres de configuration de l'unité suivants sont spécifiques à VMware ESX 2.

Emplacement de l'image de disque : sélectionnez l'emplacement sur le serveur ESX 2.0 sur lequel vous souhaitez enregistrer les fichiers vmdk.

Copier : sélectionnez les volumes sources requis à copier pendant la migration.

Nouvel espace libre : pour redimensionner le volume au cours de la migration, spécifiez la quantité souhaitée d'espace disponible sur la cible. PlateSpin Migrate ajuste automatiquement la Nouvelle taille.

Nouvelle taille : pour redimensionner le volume au cours de la migration, spécifiez la taille souhaitée. PlateSpin Migrate ajuste automatiquement le Nouvel espace libre.

Groupe de disques/volumes : assigne le volume à un disque, ou à un groupe de volumes, si LVM est activé. Le volume est copié sur ce disque ou groupe de volumes de la machine cible.

Créer : sélectionnez toutes les partitions de disque non-volume devant être créées sur la machine cible (par exemple, une partition d'échange Linux).

Nouvelle taille : pour redimensionner la partition non-volume au cours de la migration, spécifiez la taille souhaitée.

Configuration des volumes de la zone Solaris

Les options de configuration des volumes pour les zones Solaris sont les suivantes.

Systèmes de fichiers de la zone Solaris : les options de cette zone fournissent des informations sur les systèmes de fichiers de la zone sur la cible ainsi qu'une procédure de gestion de ces derniers. Pour le système de fichiers Zone FS 0, vous ne pouvez pas modifier les valeurs Banque de données et Emplacement calculées en fonction du chemin que vous spécifiez pour la zone. Pour modifier les valeurs Banque de données et Emplacement, modifiez les valeurs Volume cible et Chemin dans les paramètres de configuration de la zone cible (reportez-vous à la section Configuration de la zone Solaris).

Pour ajouter un nouveau système de fichiers, cliquez sur Ajouter et spécifiez le répertoire cible requis dans la colonne Banque de données. Pour supprimer des systèmes de fichiers inutiles sur la cible, cliquez sur Supprimer les SF inutilisés.

Volumes à copier : les options de cette zone fournissent des informations sur les volumes découverts sur la source et vous permettent de sélectionner ceux à reproduire sur la zone cible. Pour les volumes que vous choisissez de reproduire, vous pouvez spécifier un système de fichiers dans la liste de la zone supérieure. Le volume racine ne peut pas être désélectionné (exclu de la migration), il est toujours sélectionné et assigné au système de fichiers Zone FS 0.

6.12.3 Configuration du volume dans la synchronisation des serveurs

Lorsque vous utilisez la synchronisation des serveurs pour synchroniser deux workloads Windows ou Linux, PlateSpin Migrate vous permet de spécifier l'assignation requise entre les volumes sources et ceux existants sur la cible. Reportez-vous à la section Synchronisation des workloads avec la synchronisation des serveurs.

Pour accéder aux options de configuration du volume dans une tâche de synchronisation des serveurs :

  • En mode Avancé : dans la fenêtre Tâche de migration, sous la section Configuration d'unité, cliquez sur Assignation de volumes (machines Windows) ou Unités et volumes (machines Linux).

  • En mode Assistant : non disponible.

Les sections suivantes fournissent des informations sur les options de configuration des volumes de synchronisation des serveurs spécifiques aux workloads Windows et Linux.

Configuration des volumes de synchronisation des serveurs (Windows)

Une tâche Synchronisation des serveurs pour les workloads Windows fournit des informations détaillées sur les unités et les volumes pour la source et la cible, et vous permet de spécifier l'assignation requise.

Assigné à : assignez chaque volume de la source à un volume existant sur la cible.

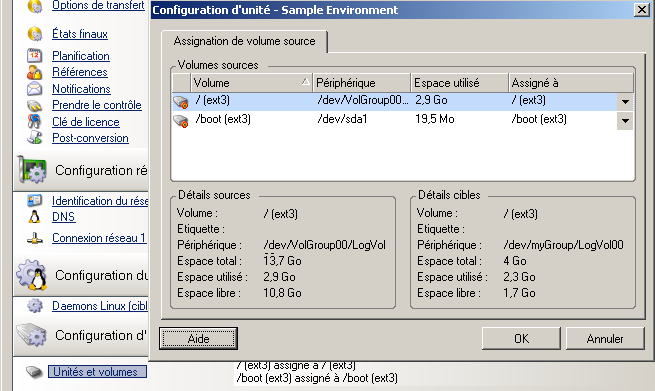

Configuration des volumes de synchronisation des serveurs (Linux)

Une tâche Synchronisation des serveurs pour les workloads Linux fournit des informations détaillées sur les points de montage et les volumes pour la source et la cible, et vous permet de spécifier l'assignation requise.

Assigné à : assignez chaque volume de la source à un volume existant sur la cible.

6.12.4 Gestion de volumes et de fichiers image dans des migrations X2I (création d'image)

Lors de la capture d'une image flexible ou de l'importation de volumes dans une image flexible, PlateSpin Migrate propose un mécanisme d'intégration de volumes requis dans une image et de spécification de l'assignation des données de volume et des options de configuration de l'image.

Configuration de volume cible : X2I (mode Assistant)

Lorsque vous configurez une tâche Capturer une image ou Importer l'image en mode Assistant, cette page permet de sélectionner des volumes à inclure dans l'image et de spécifier des chemins d'accès aux données de volume existantes.

Pour chaque volume sélectionné pour l'image, spécifiez le chemin d'accès aux données image correspondantes.

Pour une tâche Capturer une image, spécifiez le chemin du fichier de paquetage d'image (*.pkg).

Pour une tâche Importer l'image, spécifiez le chemin d'accès au répertoire contenant les données de volume brutes.

Pour réintégrer l'image, cliquez sur Avancé dans la zone Assignation des données de volume et sélectionnez Réintégrer dans la boîte de dialogue Propriétés. Spécifiez un chemin pour le nouveau fichier image ou utilisez celui par défaut.

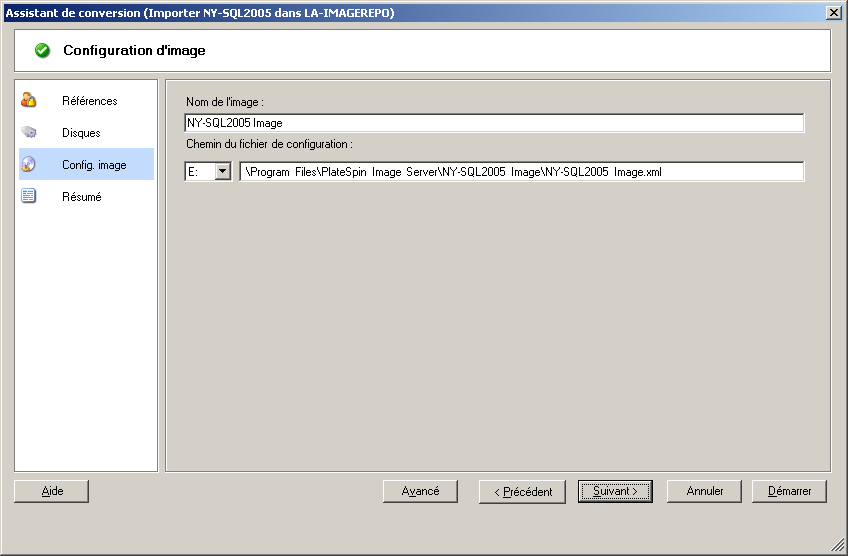

Configuration d'image : X2I (mode Assistant)

Lorsque vous configurez une tâche Capturer une image ou Importer l'image en mode Assistant, cette page permet de spécifier le nom de l'image et son chemin de stockage.

Nom de l'image : tapez un nom pour l'image de workload ou acceptez celui par défaut.

Chemin des fichiers de configuration : tapez le chemin complet du fichier de configuration XML de l'image ou acceptez celui par défaut.
