6.7 統合レポートの参照

統合レポートは分析に使用できます。Report Explorerで生成されるほかのPlateSpin Reconのレポートとは違い、統合レポートはProject Explorerで生成されます。生成された統合レポートは、ほかのPlateSpin Reconのレポートと同様に、Document Viewerで表示されます。また、統合レポートは保存できず、必要になるたびに生成しなければなりません。

使用可能な統合レポートのタイプは、次のとおりです:

「プロジェクト」、「シナリオサマリ」、および「ワークロード割り当て」のレポートは、テンプレートに基づきます。テンプレートは、Report Explorerを通じて編集できます。統合レポートテンプレートの編集に関する詳細については、セクション 5.3.3, 「統合」レポートテンプレートを参照してください。

異なるタイプの統合レポートに関する詳細については、次の節を参照してください:

6.7.1 「プロジェクト」レポート

「プロジェクト」レポートは、統合シナリオを比較します。

このレポートを表示するには、プロジェクトをダブルクリックします。「プロジェクト」レポートは、Document Viewerに表示されます。

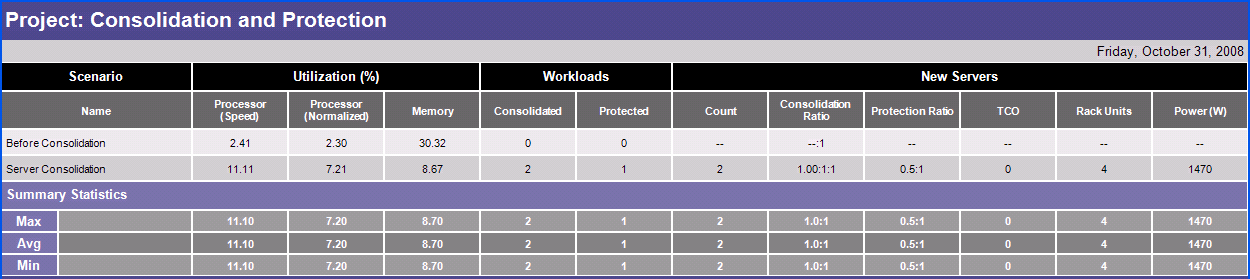

図 6-2 「プロジェクト」レポートのサンプル

6.7.2 「シナリオサマリ」レポート

「シナリオサマリ」レポートは、サーバ統合で特定のインフラを使用する値の評価に役立ちます。

選択したシナリオをダブルクリックすると、Document Viewerでは「シナリオサマリ」レポート、Chart Viewerでは24時間プロファイル積み重ね使用率チャートがそれぞれ表示されます。

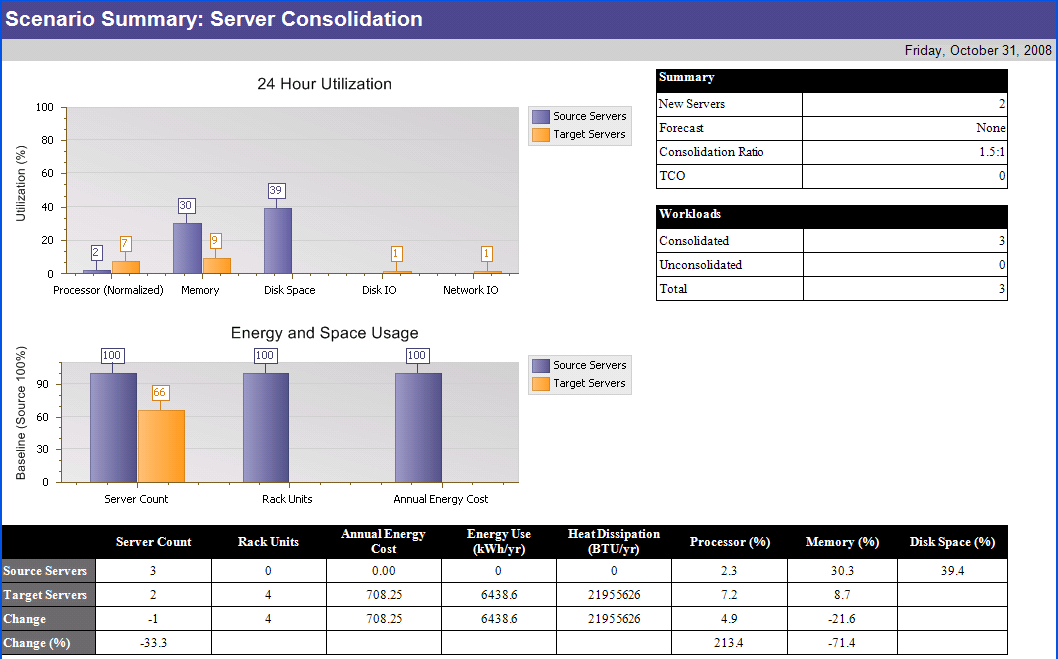

図 6-3 「シナリオサマリ」レポートのサンプル

ターゲットサーバが複数ある場合、サマリ統計テーブルはSUM、AVG、MAX、およびMINの値と共に表示されます。

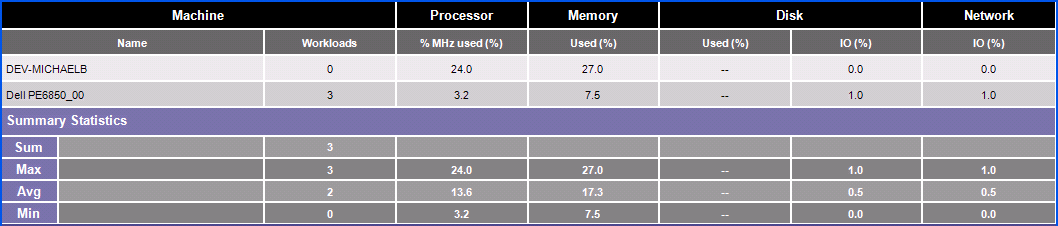

図 6-4 レポートサマリ統計テーブルのサンプル

サーバの任意のセルをクリックすると、ターゲットサーバに割り当てられたすべてのワークロードを持つ24時間プロファイル積み重ねチャートが対応して表示されます。

図 6-5 24時間プロファイル積み重ねチャートのサンプル

24時間プロファイルチャートの外観

Data Center ExplorerとConsolidation Planning Moduleでは、24時間(24H)プロファイルの表示が若干異なります。Data Center Explorerで表示されるのは24時間プロファイルです。監視されるマシンをいくつか選択し、［Create Chart］をクリックして［Profile］を選択します。ワークロードプロファイルチャートは、タイプごとにそれぞれ個別のリソースインスタンスに対するものであり、各インスタンスとリソースに対して異なる色を表示します。これらの値は、それぞれ与えられた時間に合わせて積み重ねられます。これは、監視期間にわたる特定時間のすべてのインスタンスごとに最大値を出します。積み重ねられたこれらの値が、そこで合計されます。

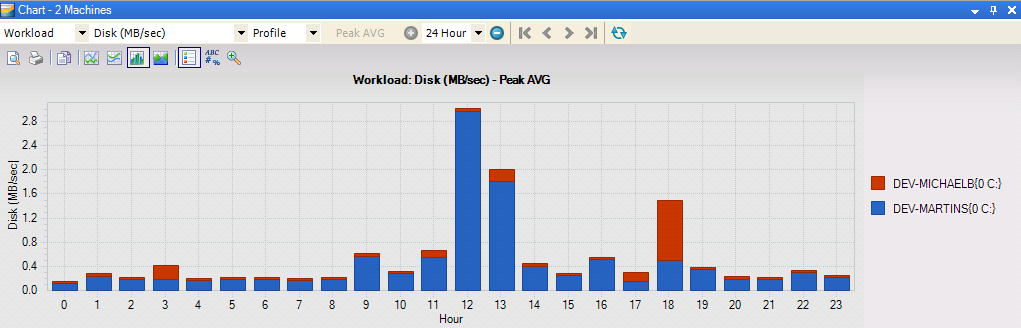

図 6-6 積み重ね値の合計

これは、特定のリソースインスタンスで最大使用率に達している時間をハイライトします。このアプローチは、個別のリソースインスタンスの最大使用率を判断する場合に特に便利です。

Consolidation Planning Moduleでは、24時間チャートは、各時間に対して合計されるインスタンスとリソースの値を持っており、その時間ごとの合計の最大が識別されます。

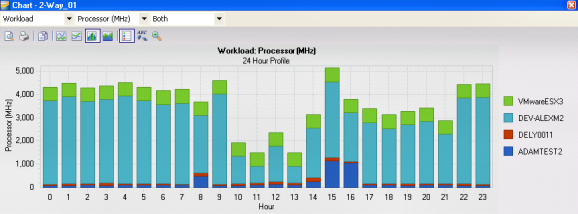

図 6-7 Consolidation Planning Moduleの24時間チャート

これは、ワークロードのサマリリソース消費を判断するのに必要になります。

6.7.3 「ワークロード割り当て」レポート

「ワークロード割り当て」レポートでは、サーバに割り当てられているワークロードと、各割り当てサーバでのワークロードの使用率を確認できます。要件に従ってワークロード割り当てを修正することにより、プロジェクトを作成する際に別の種類のサーバオプションを検討することが可能になります。

「ワークロード割り当て」レポートは、個別のターゲットサーバ、またはシナリオに含まれるすべてのターゲットサーバに対して使用できます。

個別のサーバ

「ワークロード割り当て」レポートと24時間プロファイルチャートを表示するには、Project Explorerでターゲットサーバをダブルクリックします。

メモ:1時間のサマリデータがない場合、24時間プロファイルはワークロードに対して作成できません。

割り当てレポートの任意のサーバをクリックすると、ターゲットサーバに割り当てられたすべてのワークロードを持つ24時間プロファイル積み重ねチャートが対応して表示されます。ターゲットサーバに対して使用率の値が表示されます。

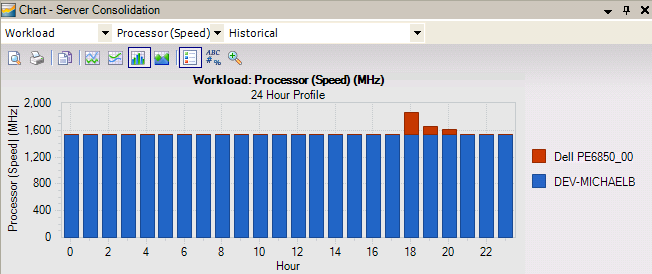

図 6-8 割り当てレポートで生成した24時間プロファイル積み重ねチャート

すべてのサーバ

現シナリオのすべてのサーバに対する「ワークロード割り当て」レポートを表示するには:

  1. シナリオを右クリックし、ドロップダウンメニューから［View Report］>［View Workload Assignment Report］の順に選択します。

6.7.4 「未統合ワークロード」レポート

「未統合ワークロード」レポートでは、統合計画に含まれていない統合候補ワークロードと、それらがPlateSpin Reconに含まれなかった理由の説明を確認できます。

このレポートを表示するには、シナリオを右クリックして［View Report］を選択し、［View Unconsolidated Report］をクリックします。「未統合」レポートは、Document Viewerに表示されます。

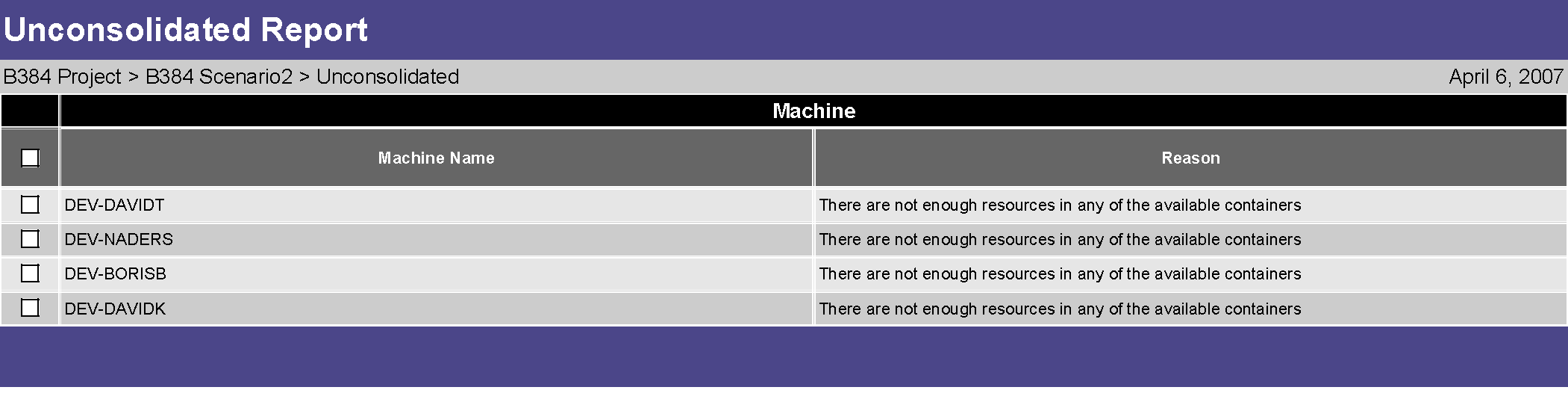

図 6-9 「未統合」レポートのサンプル

6.7.5 「非保護ワークロード」レポート

「非保護ワークロード」レポートでは、保護計画に含まれていない統合候補ワークロードと、それらがPlateSpin Reconに含まれなかった理由の説明を確認できます。

このレポートを表示するには、シナリオを右クリックして［View Report］を選択し、［View Unprotected Report］をクリックします。「非保護」レポートは、Document Viewerに表示されます。

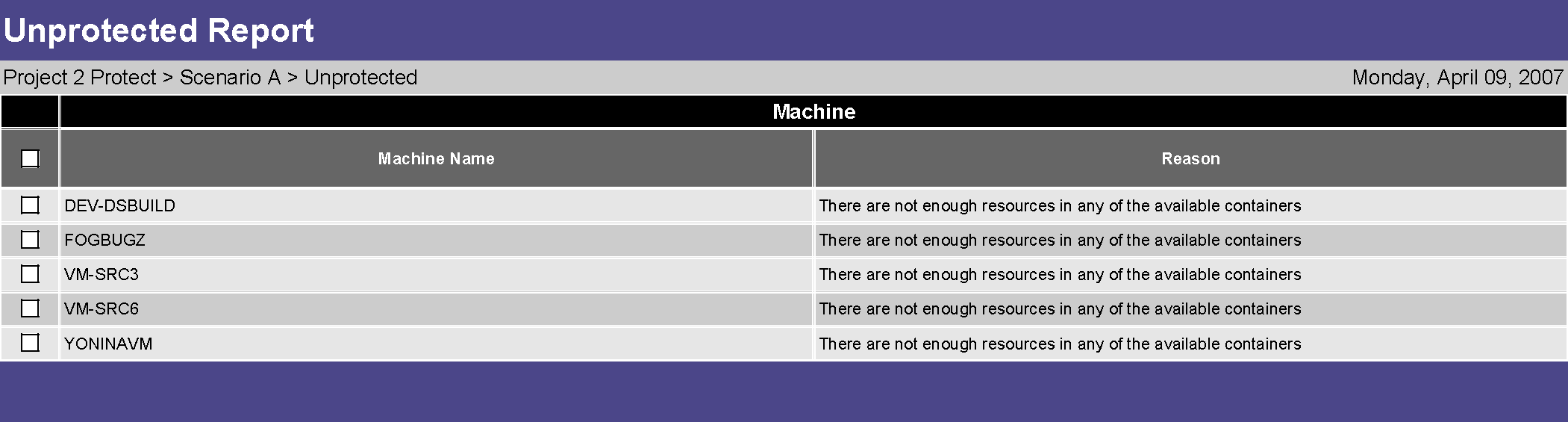

図 6-10 「非保護」レポートのサンプル
