D.4 Exécution de ZENworks Third-Party Imaging en mode de gestion

L'utilitaire Novell ZENworks Third-Party Imaging présent sur les périphériques gérés permet de choisir une image et de la restaurer sur le périphérique local ou sur le serveur. L'utilitaire utilise le format de création d'image Windows (WIM) ou Ghost. Cet utilitaire permet aussi d'ajouter et de modifier des partitions du disque du périphérique.

L'image créée avec ImageX et restaurée à l'aide de l'ensemble WIM ne contient pas d'informations de partition. Par conséquent, elle crée une partition unique sur le disque dur de destination. Pour éviter ce problème, vous devez prendre une image à l'aide du Centre de contrôle ZENworks ou de l'utilitaire ZENworks Third-Party Imaging en mode de maintenance.

Consultez les sections suivantes pour obtenir des informations détaillées sur les opérations que vous pouvez effectuer à l'aide de l'utilitaire ZENworks Third-Party Imaging :

D.4.1 Lancement de l'utilitaire ZENworks Third-Party Imaging

Pour lancer l'utilitaire ZENworks Third-Party Imaging :

  1. Redémarrez le périphérique géré en mode PXE.

  2. Dans le menu PXE, sélectionnez le mode Maintenance WinPE.

    La distribution WinPE est chargée et l'utilitaire Novell ZENworks Third-Party Imaging est exécuté.

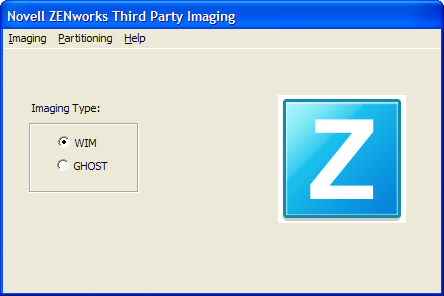

    Novell ZENworks Third-Party Imaging

D.4.2 Prise d'une image d'un périphérique et stockage local

L'utilitaire Novell ZENworks Third-Party Imaging vous permet de créer une image d'un périphérique existant et de la stocker en local. Vous pourrez utiliser l'image pour créer l'image d'un périphérique similaire ou pour de nouveau créer une image du même périphérique.

Pour créer une image d'un périphérique existant et la stocker en local :

  1. Cliquez sur le menu Création d'image > Prendre une image > En local.

    La fenêtre Prendre une image s'affiche.

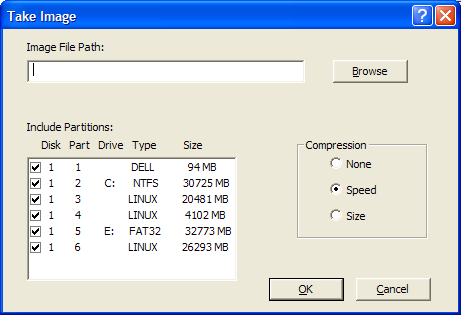

    fenêtre Prendre une image

  2. Dans le champ Chemin du fichier image, cliquez sur Parcourir pour rechercher et sélectionner le chemin où vous souhaitez stocker les fichiers au format Windows Imaging (.wim) ou au format Ghost (.gho) ou spécifiez-le.

  3. Dans le champ Inclure des partitions, sélectionnez la partition du disque dont vous souhaitez prendre l'image. Ne sélectionnez pas le lecteur sur lequel vous souhaitez enregistrer le fichier .wim ou .gho.

    Par défaut, le champ Inclure des partitions affiche toutes les partitions du périphérique sur lequel l'utilitaire Novell ZENworks Third-Party Imaging est lancé. En outre, les unités s'affichent pour les partitions Windows.

    REMARQUE :les unités affichées peuvent ne pas correspondre aux unités originales du périphérique. Vous devez vérifier manuellement que l'unité adéquate est sélectionnée.

  4. Sélectionnez l'une des options de compression suivantes :

    • Aucun : aucune compression n'est appliquée.

    • Vitesse : optimise la compression pour accélérer le temps de création des images. Utilisez cette option si la vitesse de l'unité centrale peut poser un problème. Cette option est sélectionnée par défaut.

    • Taille : optimise la compression pour réduire la taille de l'image afin de gagner de l'espace disque. Cette opération peut prolonger considérablement la durée de la création d'image.

  5. Cliquez sur OK.

Si le format des images est Ghost, ZENworks 10 Configuration Management crée en plus un fichier XML nommé nom_image-ghost.xml au même emplacement que le fichier image. Vous ne devez pas modifier le fichier xml. Si vous prenez une image d'un périphérique équipé de plusieurs disques, un fichier image est créé pour chaque disque et un seul fichier XML est créé par image.

Si vous souhaitez déplacer une image Ghost vers un autre emplacement, vous devez déplacer tous les fichiers image ainsi que le fichier XML spécifique à l'image.

D.4.3 Création et stockage dans un référentiel distant de l'image d'un périphérique

L'utilitaire Novell ZENworks Third-Party Imaging permet de créer l'image d'un périphérique existant et de la stocker dans un référentiel d'image distant sur un chemin réseau partagé. Vous pourrez utiliser l'image pour créer l'image d'un périphérique similaire ou pour de nouveau créer une image du même périphérique.

Pour créer l'image d'un périphérique existant et la stocker dans un référentiel d'image distant sur un chemin réseau partagé :

  1. Cliquez sur le menu Création d'image > Prendre une image > Serveur.

    La fenêtre Prendre une image s'affiche.

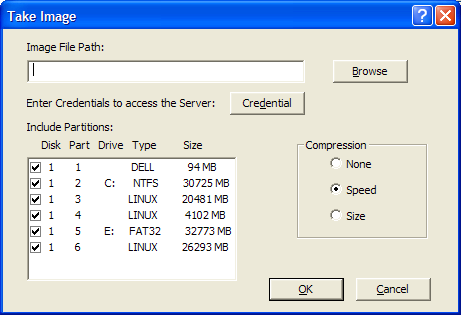

    fenêtre Prendre une image

  2. Dans le champ Chemin du fichier image, spécifiez le chemin complet de l'emplacement réseau partagé où vous souhaitez stocker les fichiers au format de création d'image Windows Imaging (.wim) ou Ghost (.gho). Le répertoire doit être configuré en mode de partage sous Windows ou Linux SMB/CIFS et vous devez pouvoir y accéder en écriture.

    REMARQUE :vous ne pouvez pas utiliser le bouton Parcourir pour sélectionner le chemin réseau partagé car cette fonction n'est pas prise en charge dans l'environnement WinPE. Vous devez spécifier le chemin complet de l'emplacement réseau partagé.

  3. Dans le champ Références serveur, cliquez sur Référence pour spécifier le nom d'utilisateur et le mot de passe du partage à distance sur le serveur utilisé pour le stockage des fichiers .wim ou .gho.

  4. Dans le champ Inclure des partitions, sélectionnez la partition du disque dont vous souhaitez prendre l'image.

    Par défaut, le champ Inclure des partitions affiche toutes les partitions du périphérique sur lequel l'utilitaire Novell ZENworks Third-Party Imaging est lancé.

    REMARQUE :les unités affichées peuvent ne pas correspondre aux unités originales du périphérique. Vous devez vérifier manuellement que l'unité adéquate est sélectionnée.

  5. Sélectionnez l'une des options de compression suivantes :

    • Aucun : aucune compression n'est appliquée.

    • Vitesse : optimise la compression pour accélérer le temps de création des images. Utilisez cette option si la vitesse de l'unité centrale peut poser un problème. Cette option est sélectionnée par défaut.

    • Taille : optimise la compression pour réduire la taille de l'image afin de gagner de l'espace disque. Cette opération peut prolonger considérablement la durée de la création d'image.

  6. Cliquez sur OK.

Si le format des images est Ghost, ZENworks 10 Configuration Management crée en plus un fichier XML nommé nom_image-ghost.xml au même emplacement que le fichier image. Vous ne devez pas modifier le fichier xml. Si vous prenez une image d'un périphérique équipé de plusieurs disques, un fichier image est créé pour chaque disque et un seul fichier XML est créé par image.

Si vous souhaitez déplacer une image Ghost vers un autre emplacement, vous devez déplacer tous les fichiers image ainsi que le fichier XML spécifique à l'image.

D.4.4 Restauration d'une image stockée en local

L'utilitaire Novell ZENworks Third-Party Imaging permet de restaurer une image stockée en local sur le périphérique.

  1. (Facultatif) Pour modifier la structure de disque cible avant de restaurer une image WIM, exécutez les tâches expliquées à la Section D.5, Configuration de la structure du disque cible avant la restauration d'une image WIM.

  2. Cliquez sur le menu Création d'image > Restaurer une image > En local.

    La fenêtre Restaurer une image s'affiche.

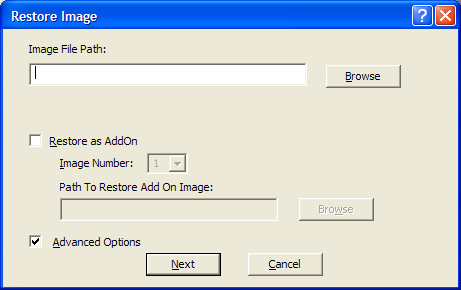

    fenêtre Restaurer l'image

  3. Dans le champ Chemin du fichier image, cliquez sur Parcourir pour rechercher et sélectionner le répertoire contenant le fichier au format Windows Imaging (.wim) ou Ghost (.gho) à restaurer ou spécifiez-le.

  4. (Optionnel) Pour restaurer le fichier .wim comme image ajoutée :

    1. Sélectionnez l'option Restaurer comme image ajoutée.

    2. Configurez les paramètres suivants :

      • Numéro d'image : sélectionnez le numéro d'index de l'image à restaurer.

      • Chemin pour restaurer l'image ajoutée : cliquez sur Parcourir pour rechercher et sélectionner l'emplacement sur le périphérique sur lequel vous souhaitez restaurer l'image ajoutée, ou spécifiez-le.

    3. Cliquez sur OK.

  5. (Conditionnel) Pour effectuer l'une des opérations suivantes, sélectionnez Options avancées et cliquez sur Suivant pour afficher la fenêtre Choix de la partition.

    • Restaurez une image stockée sur un disque local (et non sur un CD-ROM ou un disque amovible).

    • Restaurez une image de base prise à l'aide d'ImageX ou Ghost.

    • Création d'image de partition sélective.

    • Affichez les informations sur l'image et modifiez les partitions du disque en conséquence.

    REMARQUE :les Options avancées ne sont disponibles que si vous restaurez une image Ghost prise à l'aide de ZENworks 10 Configuration Management (via le Centre de contrôle ZENworks ou l'utilitaire Novell ZENworks Third-Party Imaging).

    Les Options avancées ne sont pas disponibles pour le format de création d'image WIM si vous sélectionnez l'option Restaurer comme image ajoutée.

  6. (Facultatif) Si vous sélectionnez Options avancées à l'Étape 5, configurez la fenêtre Choix de la partition.

    Cette fenêtre permet de sélectionner la partition image à restaurer, ainsi que l'unité de disque de destination. Vous pouvez restaurer l'image d'une partition de disque sur une autre partition de disque.

    Si l'image à restaurer à été créée à l'aide d'ImageX, toutes les images stockées dans le fichier .wim s'affichent, ainsi que le volume de leurs données. Si l'image a été créée à l'aide de ZENworks Configuration Management, alors seules les informations des partitions contenues dans le fichier .wim s'affichent.

    Dans le panneau Partitions image, cochez la case de la partition à restaurer. L'image est restaurée sur l'unité de disque correspondante dans le panneau Partitions du disque. Si vous souhaitez restaurer l'image d'une partition sur une unité de disque différente, faites glisser la partition souhaitée dans le panneau Partitions du disque de façon à ce qu'elle corresponde à la partition image choisie. Vous pouvez également utiliser les flèches Haut et Bas pour réorganiser les partitions dans le panneau.

    REMARQUE :les unités affichées dans le panneau Partitions du disque peuvent ne pas correspondre aux unités originales du périphérique. Vous devez vérifier manuellement que l'unité adéquate est sélectionnée.

  7. Cliquez sur OK.

D.4.5 Restauration d'une image sur un périphérique dans un emplacement réseau partagé

L'utilitaire Novell ZENworks Third-Party Imaging vous permet de restaurer une image sur un périphérique dans un chemin réseau partagé.

  1. (Facultatif) Pour modifier la structure de disque cible avant de restaurer une image WIM, exécutez les tâches expliquées à la Section D.5, Configuration de la structure du disque cible avant la restauration d'une image WIM.

  2. Cliquez sur le menu Création d'image > Restaurer l'image > Serveur.

    La fenêtre Restaurer l'image s'affiche.

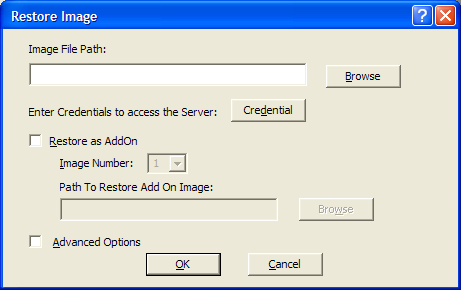

    fenêtre Restaurer l'image

  3. Dans le champ Chemin du fichier image, spécifiez le chemin complet de l'emplacement réseau partagé contenant le fichier au format de création d'image Windows Imaging (.wim) ou Ghost (.gho) à restaurer. Le répertoire doit être configuré en mode de partage sous Windows ou Linux SMB/CIFS.

    REMARQUE :vous ne pouvez pas utiliser le bouton Parcourir pour sélectionner le chemin réseau partagé car cette fonction n'est pas prise en charge dans l'environnement WinPE. Vous devez spécifier le chemin complet de l'emplacement réseau partagé.

  4. Dans le champ Références serveur, cliquez sur Référence pour spécifier le nom d'utilisateur et le mot de passe du partage à distance sur le serveur sur lequel figure le fichier .wim ou .gho.

  5. (Optionnel) Pour restaurer le fichier .wim comme image ajoutée :

    1. Sélectionnez l'option Restaurer comme image ajoutée.

    2. Configurez les paramètres suivants :

      • Numéro d'image : sélectionnez le numéro d'index de l'image à restaurer.

      • Chemin pour restaurer l'image ajoutée : cliquez sur Parcourir pour rechercher et sélectionner l'emplacement sur le périphérique sur lequel vous souhaitez restaurer l'image ajoutée, ou spécifiez-le.

    3. Cliquez sur OK.

  6. (Conditionnel) Pour effectuer l'une des opérations suivantes, sélectionnez Options avancées et cliquez sur Suivant pour afficher la fenêtre Choix de la partition.

    • Restaurez une image de base à l'aide de ImageX ou du format de création d'image Ghost (.gho).

    • Création d'image de partition sélective.

    • Affichez les informations sur l'image et modifiez les partitions du disque en conséquence.

    REMARQUE :les Options avancées ne sont disponibles que si vous restaurez une image Ghost prise à l'aide de ZENworks 10 Configuration Management (via le Centre de contrôle ZENworks ou l'utilitaire Novell ZENworks Third-Party Imaging).

    Les Options avancées ne sont pas disponibles pour le format de création d'image WIM si vous sélectionnez l'option Restaurer comme image ajoutée.

  7. (Conditionnel) Si vous sélectionnez Options avancées, configurez la fenêtre Choix de la partition.

    Cette fenêtre permet de sélectionner la partition image à restaurer, ainsi que l'unité de disque de destination. Vous pouvez restaurer l'image d'une partition de disque sur une autre partition de disque.

    Si l'image à restaurer à été créée à l'aide d'ImageX, toutes les images stockées dans le fichier .wim s'affichent, ainsi que le volume de leurs données. Si l'image a été créée à l'aide de ZENworks Configuration Management, alors seules les informations des partitions contenues dans le fichier .wim s'affichent.

    Dans le panneau Partitions image, cochez la case de la partition à restaurer. L'image est restaurée sur l'unité de disque correspondante dans le panneau Partitions du disque. Si vous souhaitez restaurer l'image d'une partition sur une unité de disque différente, faites glisser la partition souhaitée dans le panneau Partitions du disque de façon à ce qu'elle corresponde à la partition image choisie. Vous pouvez également utiliser les flèches Haut et Bas pour réorganiser les partitions dans le panneau.

    REMARQUE :les unités affichées dans le panneau Partitions du disque peuvent ne pas correspondre aux unités originales du périphérique. Vous devez vérifier manuellement que l'unité adéquate est sélectionnée.

  8. Cliquez sur OK.

D.4.6 Ajout, suppression ou activation de partitions de disque

L'utilitaire Novell ZENworks Third-Party Imaging vous permet de créer, de supprimer et d'activer des partitions de disque.

Création d'une partition

  1. Cliquez sur le menu Partitionnement > Modifier une partition.

    S'affichent alors la liste des partitions disponibles sur le périphérique, l'espace disque total et l'espace disque disponible sur le périphérique. Sélectionnez le disque dont vous souhaitez modifier la partition.

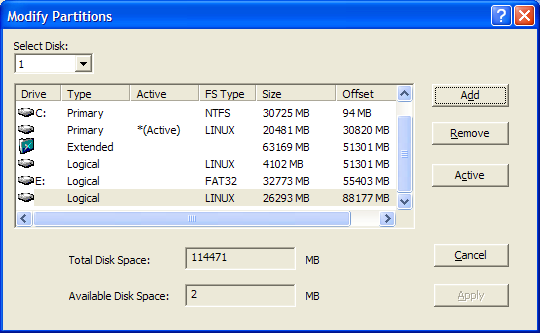

    fenêtre Modifier des partitions

    Note : les unités affichées peuvent ne pas correspondre aux unités originales du périphérique. Vous devez vérifier manuellement que l'unité adéquate est sélectionnée.

  2. Pour créer une partition primaire ou étendue, cliquez sur Ajouter.. Pour créer une partition logique, sélectionnez une partition étendue, puis cliquez sur Ajouter.

    La fenêtre Ajouter une partition s'affiche.

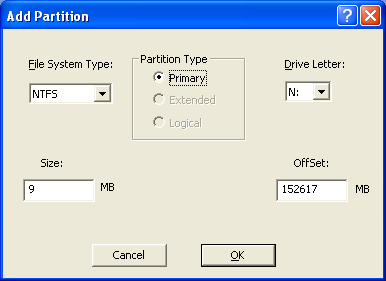

    fenêtre Ajouter une partition

  3. Configurez les paramètres suivants :

    • Type de système de fichiers : (ne s'applique pas à la partition étendue) sélectionnez le système de fichiers du périphérique.

    • Type de partition : sélectionnez le type de partition à créer.

    • Taille : spécifiez la taille de la partition. Celle-ci équivaut par défaut à l'espace disponible sur le disque au-delà de la valeur de décalage spécifiée pour une partition primaire ou étendue et à l'espace disponible au-delà de la valeur de décalage spécifiée sur la partition étendue pour une partition logique.

    • Lettre d'unité : (ne s'applique pas à la partition étendue) choisissez une lettre pour représenter la partition.

    • Décalage : spécifiez le décalage du disque pour déterminer la position de départ de la partition. Celui-ci équivaut par défaut au décalage du premier espace disponible sur le disque de la partition primaire ou étendue et au décalage du premier espace disponible sur la partition étendue de la partition logique.

  4. Cliquez sur OK.

    La fenêtre Modifier des partitions s'affiche.

  5. Cliquez sur Appliquer.

Suppression d'une partition

  1. Cliquez sur le menu Partitionnement > Modifier une partition.

    S'affichent alors la liste des partitions disponibles sur le périphérique, l'espace disque total et l'espace disque disponible sur le périphérique.

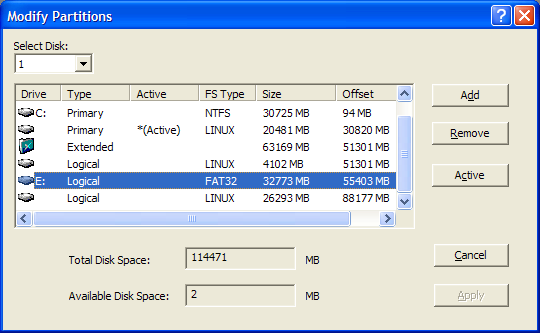

    fenêtre Modifier les partitions

  2. Sélectionnez la partition à supprimer, puis cliquez sur Supprimer.

  3. Cliquez sur Appliquer.

Activer une partition

  1. Cliquez sur le menu Partitionnement > Modifier une partition.

    S'affichent alors la liste des partitions disponibles sur le périphérique, l'espace disque total et l'espace disque disponible sur le périphérique.

  2. Sélectionnez la partition primaire à activer, puis cliquez sur Actif.

  3. Cliquez sur Appliquer.

D.4.7 Requêtes pour le travail de création d'image tierce

Dans l'utilitaire Novell ZENworks Third-Party Imaging, cliquez sur le menu Création d'image > Requête pour le travail pour demander l'assignation d'une tâche de création d'image tierce au périphérique.

Ce périphérique ne redémarre pas après cette opération.
