7.1 ［ワークフロー］タブについて
タブを使用して、［ワークフロー］ページを表示します。［ワークフロー］ページを使用して、プロビジョニング要求定義のワークフローの動作を定義します。［ワークフロー］ページは、キャンバス、パレット、および関連ビューから構成されています。

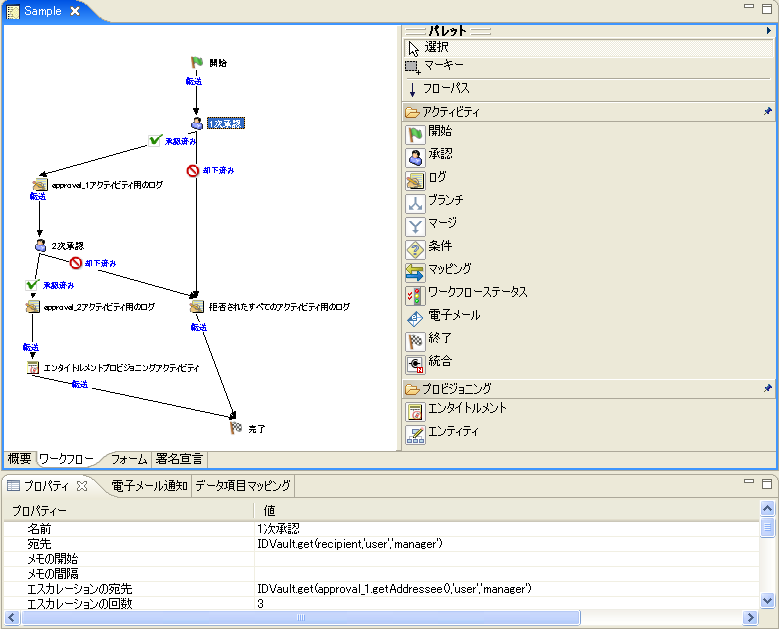

図 7-1 ［ワークフロー］ページ
7.1.1 キャンバス
キャンバスには、ワークフロー内のアクティビティが図で表示されます。テンプレートを使用せずに新しいプロビジョニング要求定義を作成する場合は、開始動作と完了動作を除いてキャンバスには何もありません。
キャンバスの任意の場所を右クリックすると、メニューが表示されます。メニューに含まれるコマンドは次のとおりです。
表 7-1 ［ワークフロー］メニュー
キャンバスには次の2つのコントロールがあり、ワークフローを簡単に表示できます。
ズーム: ワークフローの表示倍率を増減する場合に、コントロールを使用します。ワークフロー表示の一部を拡大して、より詳しく表示したり、ワークフロー表示を縮小して、ワークフローの表示範囲を広げたりできます。コントロールの右側にある四角形をクリックすると、倍率は100%に戻ります。
スケール: ワークフロー表示内の項目間のスペースを増減する場合に、コントロールを使用します。たとえば、ワークフロー内の項目に多数のフローパスが付いている場合、スケールを増やせば、各フローパスが見やすくなります。コントロールの右側にある四角形をクリックすると、スケールは100%に戻ります。
図 7-2 ズームコントロールとスケールコントロール
7.1.2 パレット
パレットには、キャンバスにドラッグしてワークフローを作成できる動作を表すアイコンがあります。アイコンを操作するツールと動作をリンクするツールも用意されています。

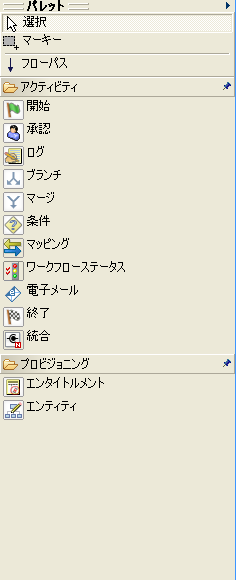

図 7-3 ワークフローパレット
パレットには、次のツールが含まれます。
表 7-2 ワークフローパレット
|
ツール |
説明 |
|---|---|
|
選択 |
個々のノードまたはフローパスを選択します。ノードを選択するには、［選択］ツールをクリックし、ノードをクリックします。 |
|
マーキー |
複数のノードまたはフローパスを選択します。複数の項目をグループとして移動する場合は、このツールを使用します。複数の項目を選択するには、［マーキー］ツールをクリックし、選択する項目の外側の領域をクリックします。マウスボタンを押したまま選択する項目までドラッグし、マウスボタンを放します。 複数の項目を選択した場合は、最初に選択した項目のプロパティのみが［プロパティ］ビューに表示されます（ビューの詳細については、「セクション 7.1.3, ビュー」を参照）。 |
|
フローパス |
ノード間にフローパスを作成します。フローパスは、ノードを接続するための接続ロジックを提供します。ノードの接続の詳細については、「セクション 7.3, フローパスの追加」を参照してください。 |
|
動作（開始、承認、ログなど） |
選択した動作をワークフローに挿入します。動作の追加の詳細については、「セクション 7.2, ワークフローへの動作の追加」を参照してください。動作の詳細については、「セクション 8.0, ワークフローアクティビティの参照」を参照してください。 |
7.1.3 ビュー
［ワークフロー］ページには、［プロパティ］、［データ項目マッピング］、および［電子メール通知］ビューも含まれています。
図 7-4 ワークフロービュー
動作を表すアイコンを右クリックして、コンテキストメニューからビューを選択できます。すべての動作ですべてのビューを使用できるわけではありません。次の表では、ビューとそのビューを使用する動作を示します。
