2.2 準備一部具有複製影像角色的輔助設備

輔助設備是可執行某些通常由 ZENworks 主要伺服器執行的角色的受管理設備。輔助設備可以是任何受管理設備 (伺服器或工作站)。設定輔助設備時，需要指定它執行的角色 (複製影像、收集或內容)。輔助設備還可以執行可能由協力廠商產品 (即 ZENworks 10 Configuration Management 框架的嵌入式管理單元) 新增的角色。

以下各節將提供詳細資訊：

2.2.1 瞭解複製影像角色

複製影像角色可安裝複製影像服務，並將複製影像角色新增至設備。具有複製影像角色的輔助設備稱為複製影像輔助設備。複製影像輔助設備要求 Proxy DHCP 以及 DNS 伺服器在影像環境中均處於執行狀態。

複製影像角色可讓您執行下列任務：

  • 將設備用作影像伺服器，藉以在設備上執行所有複製影像作業。這些操作包括擷取影像，以及透過單點傳播或多路廣播影像於子網路內或子網路間套用影像。

  • 達到主要伺服器的載入平衡。

  • 將附加影像複製到輔助設備。

輔助設備透過 ZENworks 控制中心與主要伺服器進行通訊，以便在自動模式下執行複製影像作業。

對於受管理設備，若未將受管理設備升級為具有複製影像角色的輔助設備，或未將複製影像角色新增至現有的輔助設備，則複製影像模組將處於非活動狀態。此舉可啟用設備上的複製影像服務，並可讓您在自動和維護模式下執行複製影像作業。

設備上安裝的影像元件包括「Novell ZENworks PXE 用戶端檔案」、「Novell ZENworks PXE 更新檔案」以及「Novell ZENworks 多路廣播應用程式 (zmgmcast)」。設備上安裝的影像服務包括「Novell TFTP」、「ZENworks 開機前規則 (zmgpbpolicy)」、「ZENworks 開機前 (pbserv)」以及「Novell Proxy DHCP」。除 Proxy DHCP 外的所有設備都可自動啟動。您可以透過「ZENworks 控制中心」手動啟動或停止 Proxy DHCP Service。

2.2.2 對輔助設備設定複製影像角色

您可以使用 ZENworks 控制中心或 zman 指令行公用程式對輔助設備設定複製影像角色。

若要使用 ZENworks 控制中心設定複製影像角色，請參閱《ZENworks 10 Configuration Management 系統管理參考》中的「輔助設備」。若要使用 zman 指令行公用程式設定複製影像角色，請參閱《ZENworks 10 Configuration Management 指令行公用程式參考》中的「輔助設備指令」。

2.2.3 以圖例說明複製影像輔助設備上的開機前服務程序

複製影像輔助設備流程中常見的開機前服務作業如下：

  1. 在「ZENworks 控制中心」中建立影像集並將其指定至啟用 PXE 的設備。

  2. 啟用 PXE 的設備開始開機。

  3. 設備會傳送 DHCP 探查申請以判斷複製影像輔助設備的 IP 位址。

  4. DHCP 伺服器會回應 IP 位址供設備使用。

  5. Novell-proxydhcp 回應以 TFTP 伺服器的 IP 位址，以及「開機前服務」開機程式 (nvlnbp.sys) 的檔名。

  6. PXE 設備透過使用複製影像輔助設備上的 novell-tftp 下載「開機前服務」開機程式。

  7. 下載並執行「開機前服務」開機程式後，設備會檢查複製影像輔助設備上的 novell-zmgprebootpolicy 以確定是否有要執行的複製影像工作。

  8. 若有要執行的複製影像工作 (包含在指定至設備的影像集內)，設備會從伺服器下載 WinPE 環境。

  9. 影像集內包含的所有複製影像任務都會被執行。

  10. 若沒有要執行的複製影像任務，則不會下載檔案，並且設備會繼續開機至其作業系統。

所有指定之複製影像任務的資料庫異動，會透過從複製影像輔助設備向主要伺服器發出的 Web 申請來執行。

以下各節介紹開機前服務如何在複製影像輔助設備上執行 PXE 開機、ZENworks Imaging 以及協力廠商影像的工作：

以圖例說明複製影像輔助設備上針對 PXE 開機的開機前服務程序

以下示例假定設備與影像伺服器位於同一個網路節區中。

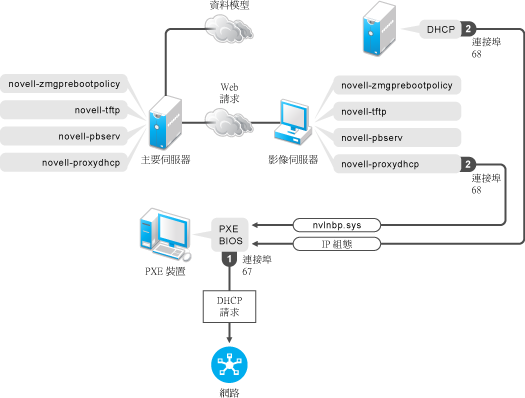

圖 2-1 複製影像輔助設備上 PXE 開機的開機前服務程序

程序：

  1. 當設備開機時，PXE BIOS 會使用 PXE 延伸功能發出 DHCP 申請。申請使用埠 67 進行廣播。

  2. DHCP 伺服器在埠 68 上以 IP 組態資訊回應，複製影像輔助設備上的 Proxy DHCP 伺服器在埠 68 上以開機程式 (nvlnbp.sys) 名稱以及 TFTP 服務或精靈所在的 IP 位址回應。

以圖例說明複製影像輔助設備上針對 ZENworks Imaging 的開機前服務程序

以下示例假定設備與影像伺服器位於同一個網路節區中。

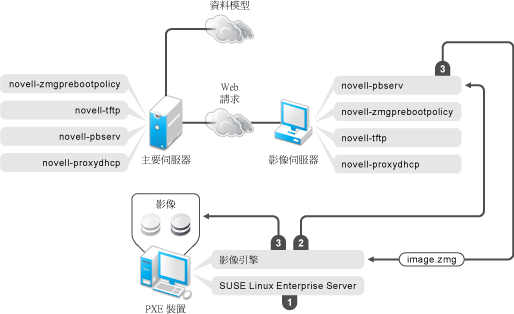

圖 2-2 複製影像輔助設備上針對 ZENworks Imaging 的開機前服務程序

程序：

  1. 在設備上載入並執行 SUSE Linux Enterprise Server (SLES)。

  2. ZENworks Imaging Engine (img) 申請指定的「開機前服務」工作詳細資料並執行工作。

  3. 將影像存放於設備上，並自動重新開機。

以圖例說明複製影像輔助設備上針對協力廠商影像的開機前服務程序

若要複製 ZENworks 協力廠商影像，必須上載主要伺服器上的協力廠商工具。如需詳細資訊，請參閱節 D.2, 使用 ZENworks 控制中心執行 ZENworks Third-Party Imaging。此操作會自動將所需之主要伺服器上的影像套裝作業系統與工具複製到複製影像輔助設備上相應的 tftp 目錄中。複製影像輔助設備上的複製影像程序與主要伺服器上的程序類似。如需主要伺服器上之複製影像程序的詳細資訊，請參閱節 1.4, 開機前服務程序。

以下示例假定設備與影像伺服器位於同一個網路節區中。

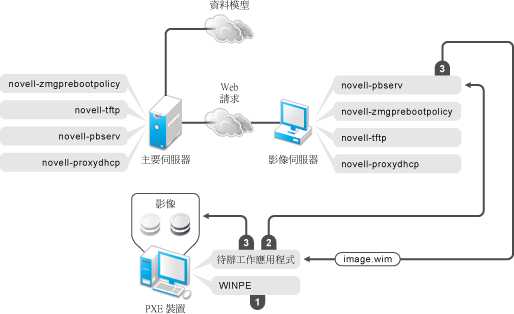

圖 2-3 複製影像輔助設備上針對協力廠商影像的開機前服務程序

程序：

  1. 在設備上載入並執行 WinPE。

  2. ZENworks Work To Do (ZENworks Third-Party Imaging) 應用程式申請指定的「開機前服務」工作詳細資料，並啟動相應的協力廠商影像引擎以執行該工作。

  3. 將影像存放於設備上，並自動重新開機。
