付録B    SNMP Agent

この付録では、Novell exteNd Application ServerをモニタするSNMPのセットアップおよびテスト方法について説明します。この節には、次のトピックが含まれています。

• SNMPについて

• SNMP実装の概要

• アプリケーションサーバへのSNMPのセットアップ

SNMPについて

SNMP (Simple Network Management Protocol)は、TCP/IPネットワークのノードのリモート管理および制御に使用されるプロトコルです。SNMPを使用すると、管理ソフトウェアを実行するワークステーションは、ルータ、サーバ、およびシステムの他のワークステーションで収集される情報をモニタできます。この情報は、ネットワークのパフォーマンス整合性を特定するために使用されます。

注記:   SNMP実装は現在、Windows NTおよびWindows 2000プラットフォームでのみ実行できます。SNMPサービスは、アプリケーションサーバを制御できません。

SNMP実装の概要

アプリケーションサーバは、SNMPの実装に次のコンポーネントを使用します。

    統計およびオブジェクト識別子のリストについては、 SNMP Management nodeからのアクセスのセットアップを参照してください。

コンポーネントの機能

アプリケーションサーバのload_on_startupサーブレット(AgSNMPGetStats)は、予定された間隔でAgSNMP.propsファイルを更新します。サーブレットがロードされると、init()メソッドが実行されます。このメソッドは

1. アプリケーションサーバからレジストリ情報を取得して、サーバのインストールパスを決定します。

2. サーバの\resourcesディレクトリで、snmp_options.propsファイルを読み取ります。ファイルには、デバッギングメッセージの出力場所や統計更新間隔などの設定が含まれています。

3. タイマータスク(毎分実行)を開始して、 snmp_options.propsファイルのファイル更新間隔が変わったかどうかチェックします。

4. 指定したファイル更新間隔で実行されるタイマータスクを開始して、統計データを作成し、サーバの\resourcesディレクトリのAgSNMP.propsファイルに書き込みます。

SNMP GET要求では、更新間隔が経過した場合、extension agentは、レジストリにアクセスしてサーバのパスを取得し、サーバのresourcesディレクトリでAgSNMP.propsファイルを読み取ることにより、MIBデータを更新します。その他の場合は、ファイルが最後に読み取られたときに保存された値を返します。ファイルのタイムスタンプが指定された間隔内に更新されない場合、Server Respondingステータスはfalseに設定され、アプリケーションサーバに問題の可能性があることを示します。

注記:   extension agentは、更新間隔が変更されたかどうかの決定にタイマーを使用しません。間隔が大幅に減少した場合、誤ったServer Respondingステータスを与えることがあります。間隔値が減少したときは、SNMPサービスを停止して再起動してください。

プロセスフローおよび用語

次の用語(次の図を参照)は、SNMPが有効なアーキテクチャで使用されます。

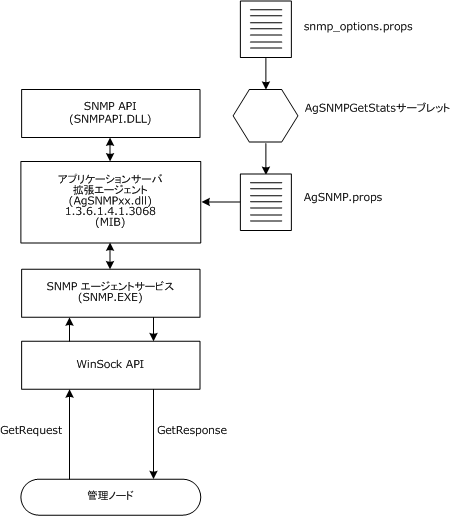

次の図は、SNMPフレームワーク内でのコンポーネントの機能を示します。

アプリケーションサーバへのSNMPのセットアップ

SNMPをNTサービスとしてセットアップするときの基本ステップは、次のとおりです。

1. サービスとしてのSNMPソフトウェアのインストール

2. アプリケーションサーバのインストール

3. AgSNMPGetStatsサーブレットの配備

4. SNMPプログラムのテスト

サービスとしてのSNMPのインストール

現在アプリケーションサーバを実行しているコンピュータにSNMPソフトウェアサービスをインストールする場合、まずアプリケーションサーバを停止する必要があります。

SNMPサービスをインストールする

1. 管理者特権を持つNTにログインします。

2. ［Network］コントロールパネルを選択します。

3. ［Services］タブを選択します。

4. ［Add］をクリックします。

5. ［SNMP Service］を選択します(NTインストールCDが必要です)。

6. ［Agent］タブを完了します。

   Contact: 氏名またはコンピュータ名

   Location: 記述

7. ［Traps］タブを完了します(オプション)。

   • Community name: パブリック(オプション)

   • Trap destinations: コンピュータのIPアドレス(オプション)

8. ［SNMP Service］のインストール後、次の項目を再インストールする必要があります。

   • 最新のNT Service Pack

   • Internet Explorer

9. このコンピュータにアプリケーションサーバがすでにインストールされている場合は、必要なアプリケーションサーバレジストリ設定が次の アプリケーションサーバのインストールにリストされたとおりに定義されていることを確認します。

アプリケーションサーバのインストール

アプリケーションサーバをまだインストールしていない場合は、インストールプログラムを使用して、管理されるコンピュータにインストールします。アプリケーションサーバを再インストールする場合は、まずSNMPサービスを停止する必要があります。停止しないと、インストールプログラムはAgSNMP50.dllファイルを上書きできません。

サービスのインストールプログラムは、必要なレジストリキーエントリを処理し、エージェントを正しい場所に配置します。必要なレジストリエントリには、次のようなものがあります。

  HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\SNMP\Parameters\ExtensionAgents

  AgversionSNMP

  Novell\eXtend\AppServer\version\SNMP\ExtensionAgents\AgSNMPAgent\CurrentVersion

  HKEY_LOCAL_MACHINE\SOFTWARE\Novell\eXtend\AppServer\version\SNMP\ExtensionAgents\AgSNMPAgent\CurrentVersion

  パス名

  server\xd5 s \bin\AgSNMPversion.dll

AgSNMPGetStatsサーブレットの配備

AgSNMPGetStatsサーブレットの作成および配備に、多くのファイルが提供されています。サーバのservertools\snmpディレクトリにあります。

EARを配備するため、deploySilverGetStats.batを実行し、サーバ名およびSilverMaster名を渡します。

EARを再作成して、提供されたWorkbenchプロジェクトを使用しても配備できます。

プログラムのテスト

アプリケーションサーバは、DOSプロンプトからSNMPインストールをテストできるツールを提供します。

SNMP拡張エージェントをテストするには

1. ［SNMP Service］を停止してから再起動します。

2. DOSウィンドウを開きます。

3. サーバの\binディレクトリに変更します。

4. バッチファイルSilverSNMPGetStats.batを実行して、サーバ名およびSNMP名を渡します。使用できるパラメータのリストを取得するには、次のとおり入力します。

     SilverSNMPGetStats -?


SNMP Management nodeからのアクセスのセットアップ

Object Identifierは、企業IDおよび各MIBを識別するOIDで構成されます。SNMP Management nodeからアプリケーションサーバOIDへのアクセスをセットアップするには、次の情報が必要です。

アプリケーションサーバのOIDは、次のとおりです。SNMPTool.exeを使用してMIBデータにアクセスする場合は、OIDの前にピリオドを付ける必要があります。
