他のTiered Electronic Distributionオブジェクトとの機能的関係

次の図は、Distributorが1つのDistributionを複数のChannelのリストに追加できることと、複数のDistributionを1つのChannelに追加できることを示しています。

次の図は、SubscriberサーバにDistributionを送信するDistributorを示しています。

Distributorの説明

Distributorサーバの主なTiered Electronic Distribution機能は、Distributionの作成と送信です。Distributorにデータベースファイルを割り当てた場合は、情報がデータベースファイルに記録されます。

Distributor Agentは、Distributionオブジェクトの作成および設定時に指定された情報に基づいて、DistributorサーバにDistributionファイルを構築します。Distributorは複数のDistributionを所有できます。

Distributorは、Distributionを構築するときに、Subscriberが照合に使用するMD5チェックサムを提供するダイジェストをオプションで作成できます。ダイジェストは、送信中にDistributionが改ざんされていないことを確認するために、Subscriberによって使用されます。ダイジェストの作成はDistributorごとのオプション機能であるため、このオプションが有効になっているSubscriberでのチェックサムの照合に、ダイジェストを常に使用できるとは限りません。

ダイジェストは、Distributionのパッケージの破損も検出します。破損が検出された場合、Subscriberはdistfile.ted Distributionファイルの名前をdistfile.corruptに変更して、次回にChannelのスケジュールが開始されたときに、Distributionを再構築して送信します。

Distributorは、ChannelにDistributionのリストを作成します。DistributorはChannelを所有しません。ただし、Distributionを所有するのはDistributorだけです。

Distributorは、DistributionをSubscriberに送信します(通常は親SubscriberがDistributionを転送します)。エンドノードSubscriberが、Distributionを送信するDistributor(または親Subscriber)に応答しない場合、Distributorは2分ごとの再送信を30分間継続した後、送信を中止します。Channelの送信スケジュールが再度開始されるまで、Distributionは再送信されません。

スケジュール設定

Distributorの更新スケジュールは、DistributorがeDirectoryを読み取って、Distributionとその他のTiered Electronic Distributionオブジェクトの変更を認識するタイミングを決定します。Distributorは、すべての新しいDistributionを構築し、変更されたDistributionを再構築します。新しいDistributionと再構築されたDistributionは、Channelの送信スケジュールが開始されると送信されます。

重要:  Distributorの更新スケジュールは、Distributionを頻繁に変更して更新が必要になる場合を除き、毎日実行することをお勧めします。ただし、Distributorの更新頻度を5分に1回よりも多くしないでください。Distributionの構築、eDirectoryの複製、およびツリーの検索(検索ポリシーが定義されていない場合)には、最大で5分を要する場合があります。

Distributorは、更新スケジュールが開始されるたびにDistributionを構築します。ただし、Distributionの構築は、サーバのコマンドラインから強制的に実行することもできます。

Distributionを削除した場合はDistributorをすぐに更新して、Distributorが削除を識別し、削除されたDistributionを再構築しないようにする必要があります。Distributionの削除については、Distributionの削除を参照してください。

スケジュール設定については、スケジュール設定を参照してください。

配布のルーティング

Distributorに含まれる配布ルートは、DistributorがSubscriberサーバにDistributionを送信するときのルートを示すSubscriberの階層リストです。ルーティング階層については、配布ルートの理解を参照してください。

ツリー内の複数のDistributor

ツリーには複数のDistributorオブジェクトを配置できます。ただし、各サーバには1つのDistributorしかインストールできません。いくつかの要因によって、複数のDistributorが必要になる場合があります。詳細については、追加のDistributorの必要性を参照してください。

データベースへのログの記録

Distributorは、それぞれ独自のデータベースファイルに情報を記録できます。すべてのDistributorが1つの共通データベースファイルに情報を記録することもできます。データベースの詳細については、ZENworks Databaseを参照してください。

親Subscriberの理解

親Subscriberは、Distributionを保存および転送するDistributorのプロキシとして機能するため、DistributorがすべてのSubscriberに直接Distributionを送信する必要はありません。親Subscriberサーバは、Distributionを一時的に保存して他のSubscriberサーバに渡すので、それ自体がDistributionの受信先である必要はありません。

• 親Subscriberの使用によるDistributorからのDistributionの送信
• 未登録のDistributionの転送
• 配布負荷の共有
• 負荷分散

負荷分散

Distributorは、ルーティング階層で親Subscriberを使用することにより、Distributionのルートを明確に決定できます。これにより、Subscriberへの配布に関する負荷を軽減できます。

親Subscriberは、Distributorのプロキシとして機能し、他のSubscriberにDistributionを渡すことによって、Distributorの負荷も軽減できます。LAN上に複数の親Subscriberを配置すると、LAN上での配布負荷が共有されます。

1つのDistributorまたは親Subscriberが送信するSubscriberまたは親Subscriberの数は、およそ40と推定されます。この値は、ネットワーク速度、Distributionのサイズなどの要素によって変化します。

親Subscriberは、Distributorやその他の親Subscriberの負荷分散に効果的な場所に配置する必要があります。

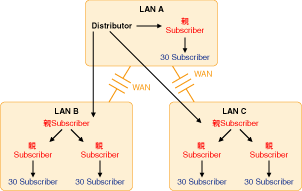

次の図は、親Subscriberを含むWAN環境を示しています。

この図から次のことがわかります。

• Distributorの配布線が指し示す3つの親Subscriberは、Distributorのルーティング階層の第1層にあるSubscriberです。
• その他の4つの親Subscriber (LAN BおよびLAN C)は、配布階層の第2層にあります。
• LAN Aの親SubscriberがLAN Aの30のSubscriberにDistributionを送信するため、Distributorが直接送信する必要はありません。
• Distributorは、Distributionを3つの親Subscriberに直接送信するだけですが、合計157のSubscriberがそれらのDistributionを受信できます。
• LAN Bの1つの親Subscriber (LAN Cについても同様)は、DistributorからDistributionを直接受信するためだけに使用され、受信したDistributionを他の親Subscriberに渡します。これらの親Subscriberが60のSubscriberにDistributionを渡します。大規模システムでは、このしくみによって、WANリンク先の親Subscriberが多くのエンドノードSubscriberにDistributionを送信できるため、負荷の増大を回避でき、この親SubscriberのDistributorに対する有用性が高まります。ネットワークに最適な階層構造を検討してください。

Distributorには、Distributionの変更に関するeDirectoryの読み取り、Distributionの構築、Distributionの送信、およびServer Managementデータベースへの書き込み時に負荷がかかります。DistributorがDistributionを直接送信するSubscriberの数を最小限に抑えることにより、Distributorのさまざまな機能に、より多くのリソースを使用できるようになります。

ルーティング階層の理解

Tiered Electronic Distributionには、DistributorサーバからSubscriberサーバにDistributionを自動送信するルーティング階層が用意されています。

• ルーティング階層
• 階層を使用した配布
• ルーティング階層から孤立したSubscriber
• ルーティング階層の変更に伴うルーティング

ルーティング階層

Distribution送信時のDistributorの負荷を軽減するため、各Distributorでは独自のルーティング階層が使用されます。これは、DistributionをSubscriberに送信するときのDistributionのルートを示すSubscriberの階層リストです。ルーティング階層のSubscriberは親Subscriberです。親Subscriberは多数の階層にわたってネストできます。

親Subscriberは、Distributionを受信して抽出することも、受信後に他のSubscriberに送信することもできます。

Distributorオブジェクトのプロパティを編集することにより、いつでも配布ルートを変更できます。

次の図は、Distributorのルーティング階層を示しています。

Distributorのルーティング階層に含める必要のあるSubscriberは、他のSubscriberにDistributionを渡すものだけです。Distributionを他のSubscriberに渡さないSubscriberは、エンドノードSubscriberと呼ばれます。

階層を使用した配布

Subscriber 07は、Subscriber 11(ルーティング階層に含まれない)の親であるとします。DistributorからSubscriber 11への配布ルートは次の図のようになります。

Distributorは、4つの親Subscriber (04、05、06、および07)を使用して、Subscriber 11にDistributionを送信しました。

ルーティング階層から孤立したSubscriber

Subscriber 11に親Subscriber (Subscriber 07など)がない場合、DistributionはDistributorから直接送信されます。

ルーティング階層に含める必要のあるSubscriberは、他のSubscriberにDistributionを渡すものだけです。エンドノードSubscriber (Distributionを受信するだけで送信しないSubscriber)は、階層に含める必要はありません。エンドノードSubscriberは、eDirectoryで親にリンクされています。

ルーティング階層に存在するSubscriberは、通常は親Subscriberですが、これは必須ではありません。

重要:  親Subscriberを利用しないSubscriberによって、Distributorの負荷と、WANリンクを介したネットワークトラフィックが増加する場合があります。DistributorからDistributionを直接受信する第1層のSubscriberを除き、すべてのSubscriberは親Subscriberに属している必要があります。

他のDistributorとの親Subscriberの共有

複数のDistributorを使用する場合は、Distributor間で配布ルートの一部を共有できます。つまり、Subscriberを複数のDistributorの配布ルーティング階層に配置できます。これは、SubscriberへのルートがDistributorに依存し、DistributorからSubscriberへの経路がDistributorごとに異なるためです。

次の図は、Distributionを送信する複数のDistributorと親Subscriberを示しています。

矢印と線は、Channelへの登録とDistributionの接続(点線)を示し、DistributorからSubscriberへの配布経路(実線)を示しています。

この図は、配布ルート階層ではありません。この図は次の要点を示すことを目的としています。

• Subscriber 1はDistributor Aの階層に属しています。
• Subscriber 1はSubscriber 2と3の親です。
• Subscriber 3と4はDistributor Bの階層に属しています。
• Subscriber 4はDistributor Aの階層に属していません。

Distributionを送信する複数のDistributorと親Subscriberを示す図から、次のことがわかります。

• Distributionの所有権: Distributorは、Distributionを所有し、各Distributionを構築および送信します。

• 複数のDistributor: 複数のDistributorは、同じChannelのリストにDistributionを追加できます。つまり、Subscriberは複数のDistributorからDistributionを受信できます。

• DistributorによるChannelの使用: DistributorはどのChannelのリストにもDistributionを追加できます。複数のChannelに1つのDistributionを追加することもできます。

• Channelごとの複数のDistribution: Channelは、1つまたは複数のDistributorによる複数のDistributionを保持できます。

• Channelの登録: 各Subscriberは、必要なDistributionを含むあらゆるChannelに登録されます。1つのSubscriberを複数のChannelに登録したり、複数のSubscriberを1つのChannelに登録したりできます。

• 親Subscriber: 親SubscriberはDistributorのプロキシとして使用され、他のSubscriberにDistributionを渡します。

• 孤立したSubscriber: SubscriberがDistributorの配布ルート外にある場合、または階層内の親Subscriberの子でない場合、DistributorはSubscriberに直接Distributionを送信します。この場合は、WANリンクおよびその他のトポロジに問題が発生することがあります。

WANリンクを使用した配布

ルーティング階層で親Subscriberを使用すると、DistributorがWANリンクを介してDistributionを渡す回数が制限されるため、ネットワークトラフィックを最小限に抑えることができます。

DistributorがDistributionを親Subscriberに送信し、その親SubscriberがDistributionを他のSubscriberに送信するため、WANリンクを経由するDistributionの送信は1回で済み、WANリンク先のすべてのSubscriberにDistributionが配布されるまで何度も送信する必要はありません。

通常は、すべてのLANに少なくとも1つの親Subscriberを配置して、DistributionがWANリンク経由で送信される回数を最小限に抑える必要があります。LAN上に2つのSubscriberしかない場合でも、一方を他方の親Subscriberとして使用することで、ネットワークトラフィックを軽減できます。

親Subscriberの使用は、低速のWANリンクでは特に有効です。

WANリンクを介した配布方法を決定する際には、次の点を考慮してください。

• DistributorのLANセグメント上の親Subscriber: DistributorのLANセグメントでは、少なくとも1つのSubscriberをその他すべてのSubscriberの親Subscriberとして指定する必要があります。これにより、Distributorでは、WANリンクを介したDistributionの送信時に、より多くのリソースを使用できます。

• WANリンクをブリッジするための親Subscriber: 他のすべてのLANセグメントに少なくとも1つの親Subscriberを指定し、これらの親SubscriberをDistributorのルーティング階層に含めることにより、DistributorがWANリンクを介して直接サービスを提供するSubscriberの数を最小限に抑えることができます。

  たとえば、WANに4つのLANが属しているとします。あるLANセグメントのDistributorは、3つのWANリンクを介して、その他3つのLANセグメントのSubscriberにDistributionを送信する必要があります。その他のLANではそれぞれ160のSubscriberがDistributorからのDistributionを必要としていると仮定します。Distributorのルーティング階層で親Subscriberを使用しない場合、DistributorはWANリンクを介してDistributionを480回送信する必要があります。親Subscriber (LANのDistribution負荷を共有する目的でLANセグメントごとに4つ配置)を使用すると、DistributorはDistributionを9回送信するだけで済みます。

• LANの主要な親Subscriber: DistributorからのWANリンク先で親Subscriberを階層状に配置することで、WANトラフィックを軽減できます。つまり、ルーティング階層に親Subscriberを1つだけ配置し、LANセグメント上ではその親Subscriberを他の多数の親Subscriberに対する親として構成できます。

  先に挙げた例を使用すると、各LANセグメントのSubscriber 1は、Subscriber 2、3、および4の親Subscriberであるとします。親Subscriber 1、2、3、および4は、それぞれに属するSubscriberに配布します。これにより、DistributorはWANリンクを介してDistributionをSubscriber 1に1回渡すだけで済み、Subscriber 1がその他3つの親SubscriberにDistributionを渡すため、Distributorは3回分のWANリンク転送を省くことができます。そのため、以前の例と比較すると9回の転送が3回に減少されます。

別のツリーへの配布

複数のツリーでPolicy and Distribution Servicesを使用するには、ツリーごとに個別にソフトウェアをインストールする必要があります。ただし、Server Managementオブジェクトは、いずれかのツリーにインストールするだけです。

たとえば、次のようなネットワークトポロジの場合を考えます。

Distributorのルーティング階層には、次のようなTiered Electronic Distributionが設定されているとします。

この例では、SubscriberとサーバオブジェクトはすべてTree_Aに存在します。これにより、ネットワークトポロジに関係なくTiered Electronic Distributionオブジェクトを一元管理できます。

DistributorオブジェクトとSubscriberオブジェクトは1つのツリー内にのみ作成できますが、Policy and Distribution Servicesソフトウェアはネットワークのどのサーバにもインストールできます。これは、サーバのeDirectoryオブジェクトが、Tiered Electronic Distributionオブジェクトが作成されるのと同じツリーにある場合でも、eDirectoryサーバオブジェクトがサーバのツリーにない場合(ドメイン内のWindowsサーバなど)でも同様です。これにより、複数のツリーを使用し、サーバのオペレーティングシステムが混在する環境(NetWareサーバとWindowsサーバなど)で、Tiered Electronic Distributionを一元管理できます。

ツリー間でDistributionを送信する場合のExternal Subscriberの使用方法については、ツリー間のDistributionの送信を参照してください。

ルーティング階層設定のガイドライン

ルーティング階層に親Subscriberを配置するには、次のガイドラインに従う必要があります。

• 各LANセグメントに少なくとも1つの親Subscriberを配置して、WANトラフィックを最小限に抑えます。
• 40以上のSubscriberがある各LANでは、複数の親Subscriberを配置して、親Subscriber間で負荷を分散します。
• Distributorの配布ルートに含まれないすべてのSubscriberが、LANの親Subscriberに割り当てられるようにします。

親Subscriberは、WANリンクに必ずしも必要なものではありません。たとえば、高速のWANリンクで接続されたLAN上にSubscriberが2つしか存在しない場合、Distributionを1回送信するときと2回送信するときのトラフィックの差はごくわずかです。ただし、低速のWANリンクでの結果は異なります。

SubscriberがDistributorから直接Distributionを受信するか、親Subscriberを経由して受信するかは、次の要素によって判断します。

• ネットワーク接続

  たとえば配布時の状況を考慮します。

  • LAN内のみ
  • 低速WANの使用または高速WANの使用
  • ファイアウォールの使用
  • NATの使用
• Distributionの送信頻度
• Distributionのサイズ
