Management Server

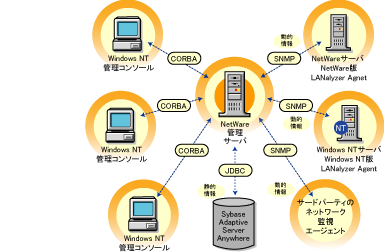

管理サーバには、堅牢で高スケーラブルなSybase* Adaptive Server Anywhereがインストールされており、ネットワーク内のノードおよびデバイスの名前やアドレスなどの静的情報が保管されます。管理サーバコンポーネントは、NetExplorer^TM、管理データベース、Consolidator、Atlas Managerなどから構成されます。NetExplorerは、ネットワーク内のオブジェクトを検出し、オブジェクトを管理サーバに保管します。Consolidatorは、NetExplorerによって検出されたネットワークオブジェクトに関する情報を取得し、管理データベースを構築します。NetExplorerの機能に関する詳細については、ネットワーク検出の理解を参照してください。

管理データベースは、ネットワークトポロジを確立するために使用されるCIM (Common Information Model)スキーマから構成されます。CIMスキーマ拡張機能により、データベース内の情報を整理し、この情報を使用してネットワークマップを表示します。Atlas Managerは、管理データベースから情報を取得し、Novell ConsoleOne上にネットワークマップを表示します。

管理コンソール

Novell ConsoleOne^(R)は、ディレクトリ対応でJava*ベースのNovell^(R)のネットワーク管理ツールであり、管理コンソールコンポーネントです。Novell ZENworks Server Managementは、Novell ConsoleOneのスナップインであり、メニューオプション、既存のNovell^TMオブジェクトのプロパティページ、およびネットワークリソースを参照し整理する方法を追加することによってNovell ConsoleOne'の機能を拡張します。Novell ConsoleOneは、Novell ZENworks Server Managementトラフィック分析を行うための直観的でグラフィカルなユーザインタフェースです。Novell ConsoleOneの機能に関する詳細については、アトラスの管理を参照してください。

監視エージェントサーバ

ネットワーク上のセグメントまたはデバイスを分析する前に、それらが監視されていることを確認する必要があります。監視を有効にするには、ネットワーク監視エージェントソフトウェアが、ネットワーク内の管理サーバまたは独立したサーバのいずれかにインストールされていることを確認してください。詳細については、『Novell ZENworks 6.5 Server Managementインストールガイド』の「Management and Monitoring Servicesのインストール」を参照してください。ネットワーク監視エージェントは、ネットワークの監視に役立つ情報またはサービスを収集または提供します。

エージェントプログラムは、ユーザが指定したパラメータを使用して、ネットワークのすべてまたは一部を検索し、ユーザが要求した情報を収集し、ユーザが必要なときにその情報をユーザに提供します。エージェントによって収集された情報を使用して、ネットワーク上のトラフィックを分析できます。また、エージェントはNovell ConsoleOneに警告を送信することによって重複したIPアドレスなどの問題を通知するため、ネットワークパフォーマンスが影響を受ける前に問題を解決することができるようになります。アラームの管理に関する詳細については、アラーム管理システムの管理を参照してください。

ネットワーク監視エージェントは、トラフィックを監視し、ネットワークの異常を検出するのに役立つネットワークオブジェクトや情報のデータベースを構築するためにフレームをキャプチャします。ネットワーク監視エージェントソフトウェアが各セグメントのサーバにインストールされている場合は、トラフィック分析ツールを使用して、ネットワーク上のトラフィックを監視し、ネットワークの問題の原因を特定し、最適なパフォーマンスを維持することができます。詳細については、ネットワーク監視エージェントについてを参照してください。Novell NetWare^(R)版およびWindows*版Traffic Analysis Agentは、Novell ZENworks Server Managementのコンポーネントであり、Ethernet、FDDI、またはトークンリングネットワークを監視するために使用します。

セグメントによって生成されたトラフィックの分析

トラフィック分析ツールを使用すると、現在および過去のセグメントの統計を収集し、リアルタイムで表示したり、保存して後で表示したり、データベース、スプレッドシート、または管理レポーティングシステムに転送したりできます。詳細については、セグメントのトラフィックの分析を参照してください。

セグメントに接続されたノードによって生成されたトラフィックの分析

トラフィック分析ツールを使用すると、監視対象のEthernet、FDDI、またはトークンリングセグメント上のノードに関する統計情報を取得し、セグメント上の上位ノードを調べることができます。ノードがダウンしたときに警告するように無効ネットワーク内のノードのステータスを監視できます。また、事前に設定したしきい値のパラメータを超えると生成されるアラームを表示することもできます。すぐに通知する必要があるアラームは、電子メールを使用してリモートのユーザに転送できます。詳細については、セグメントに接続されたノードのトラフィックの分析を参照してください。

パケットの収集、収集したパケットのデコード、および収集した情報の表示

トラフィック分析ツールを使用すると、監視対象セグメント上のノード間のパケットをキャプチャできます。また、キャプチャするパケットの種類に基づいてキャプチャフィルタをすばやく定義できます。パケットがキャプチャされると、プロトコルがデコードされ、色で識別された概要、デコード、および16進のペインに表示されます。キャプチャしたパケットから取得された情報は、セグメント上のトラフィックを検査および分析するために使用されます。トラフィック分析ツールの分析機能および高度なプロトコルデコードを使用すると、ネットワークの異常を特定し、ネットワークパフォーマンスの問題を解決できます。詳細については、パケットのキャプチャ、Novell ZENworks Server Managementによってサポートされているプロトコルデコードスイート、およびキャプチャされたパケットの表示を参照してください。

プロトコルによって生成されたトラフィックの分析

トラフィック分析ツールを使用すると、ネットワークのネットワーク層、トランスポート層、およびアプリケーション層のプロトコルの配布を調べ、ネットワーク監視エージェントによって検出されたプロトコルの統計情報を取得できます。詳細については、ネットワークのプロトコルによって生成されたトラフィックの分析を参照してください。

スイッチによって生成されたトラフィックの分析

トラフィック分析ツールを使用すると、監視対象スイッチのポート統計を調べて、スイッチトラフィックを分析できます。詳細については、スイッチ上のトラフィックの分析を参照してください。

ネットワーク監視エージェントについて

ネットワーク監視エージェントには、SNMPを使用してネットワーク上のセグメントおよびデバイスをリモートから監視できる機能が用意されています。ネットワーク監視エージェントは、ネットワーク上のノードおよびデバイスに関する統計およびトレンド情報を収集および保管し、ネットワークのステータスに関する情報をリアルタイムで提供します。ネットワーク監視エージェントを使用すると、デスクトップからEthernet、FDDI、またはトークンリングセグメントのトラブルシューティングおよび最適化を実行できます。

ネットワークの規模や種類に基づいて、RMON、RMON Lite、RMON Plus、RMON2、またはBridgeエージェントを使用してトラフィックを監視できます。次の節には、エージェントの機能の理解に役立つ情報が記載されています。

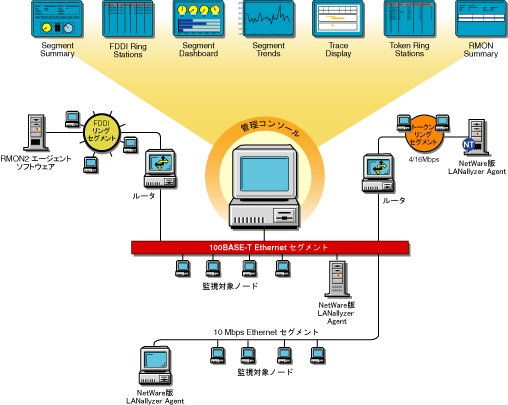

• RMONエージェントの機能

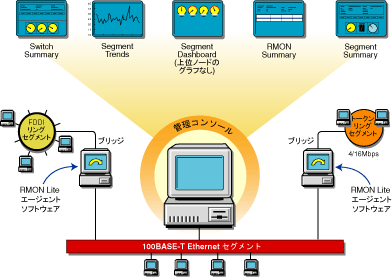

• RMON Liteエージェントの機能

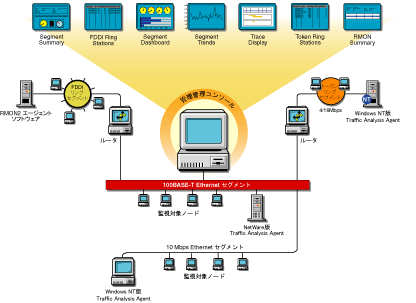

• RMON Plusエージェントの機能

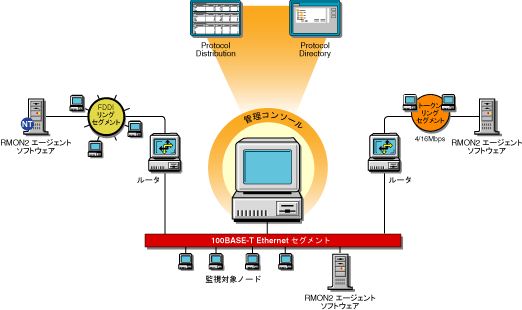

• RMON2エージェントの機能

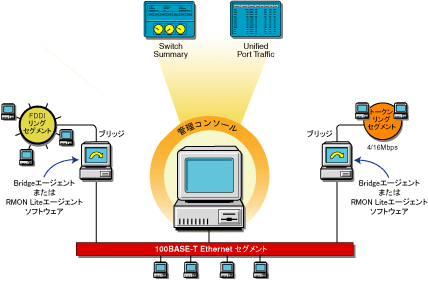

• Bridgeエージェントの機能
• RMONに関する概要情報の表示

役割ベースのトラフィック分析タスク

Novell ZENworks Server Managementを使用すると、役割に基づいて、次のトラフィック監視タスクを実行できます。

• ダウンしていないかどうかを監視するノードを追加する。

  詳細については停止していないかどうかノードを監視するを参照してください。

• プロトコルディレクトリツリーにプロトコルを追加する。

  詳細についてはネットワークで使用されているプロトコルのリストの表示を参照してください。

• パケットをキャプチャする。

  詳細についてはパケットのキャプチャを参照してください。

• ノードがダウンしていないかどうかを監視することをやめる。

  詳細については停止していないかどうかノードを監視するを参照してください。

• プロトコルディレクトリツリーからプロトコルを削除する。

  詳細についてはネットワークで使用されているプロトコルのリストの表示を参照してください。

• エージェントリソースを解放する。

  詳細についてはRMONに関する概要情報の表示を参照してください。

• セグメントアラームを設定する。

  詳細については、［Set Alarm］ダイアログボックスでのアラームオプションの設定を参照してください。

• 通信状況を表示する。

  詳細についてはノード間の通信状況(トラフィック)の表示を参照してください。

• Traffic Analysis Agentを表示する。

  詳細については優先RMONエージェントの選択を参照してください。

• プロトコルディレクトリを表示する。

  詳細についてはセグメントのプロトコルの配布状況を調べるを参照してください。

• RMONに関する概要を表示する。

  詳細についてはRMONに関する概要情報の表示を参照してください。

• セグメントアラームを表示する。

  詳細についてはセグメントのアラーム統計の表示を参照してください。

• セグメントダッシュボードを表示する。

  詳細については個々のセグメントのアプリケーションの決定を参照してください。

• ダウンしていないかどうかを監視しているセグメントを表示する。

  詳細については停止していないかどうかノードを監視するを参照してください。

• セグメントプロトコル配布を表示する。

  詳細についてはセグメントのプロトコルの配布状況を調べるを参照してください。

• セグメントステーションを表示する。

  詳細についてはセグメントに関する統計のリストの表示を参照してください。

• セグメントの概要を表示する。

  詳細についてはセグメントに関する概要情報の表示を参照してください。

• セグメントのトレンドを表示する。

  詳細についてはセグメントのトラフィックの分析を参照してください。

• スイッチまたはポートのトラフィックを表示する。

  詳細についてはスイッチのポートに関する統計の表示を参照してください。

• スイッチの概要を表示する。

  詳細についてはスイッチに関する概要情報の表示を参照してください。

役割ベースのサービスに関する詳細については、役割ベース管理を参照してください。

Novell ZENworks Server Managementによってサポートされているプロトコルデコードスイート

Novell ZENworks Server Managementでは、複数のプロトコルスイートをデコードできます。Novell ZENworks Server Managementを使用すると、次のプロトコルスイートで発生する問題の分析およびトラブルシューティングを行えます。

• Novell NetWareプロトコルスイート
• NetWork File Systemプロトコルスイート
• Systems Network Architectureプロトコルスイート
• AppleTalk*プロトコルスイート
• TCP/IPプロトコルスイート

パケットキャプチャを設定し、［Trace Display］ウィンドウの結果内容を解釈するには、これらのプロトコルについて理解する必要があります。これらのプロトコルスイートおよびデコードのサポートに関する詳細については、Novell ZENworks Server Managementでサポートされるプロトコルデコードスイートを参照してください。

Novell ZENworks Server Managementでは、次のメディアで発生した問題の分析およびトラブルシューティングを行うこともできます。

• 標準的なEthernet
• IEEE 802.3
• トークンリング
• FDDI
